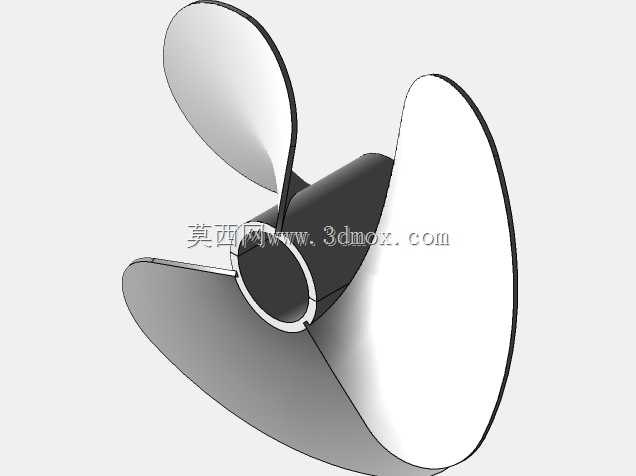

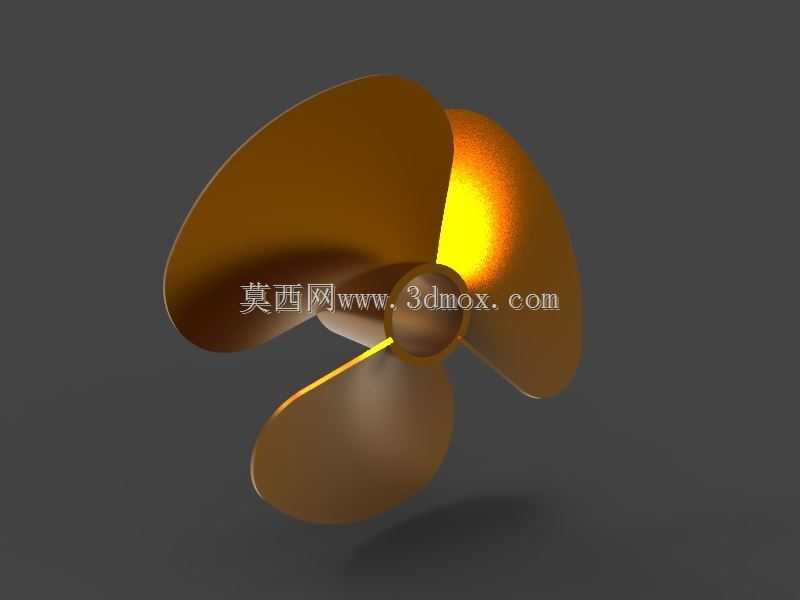

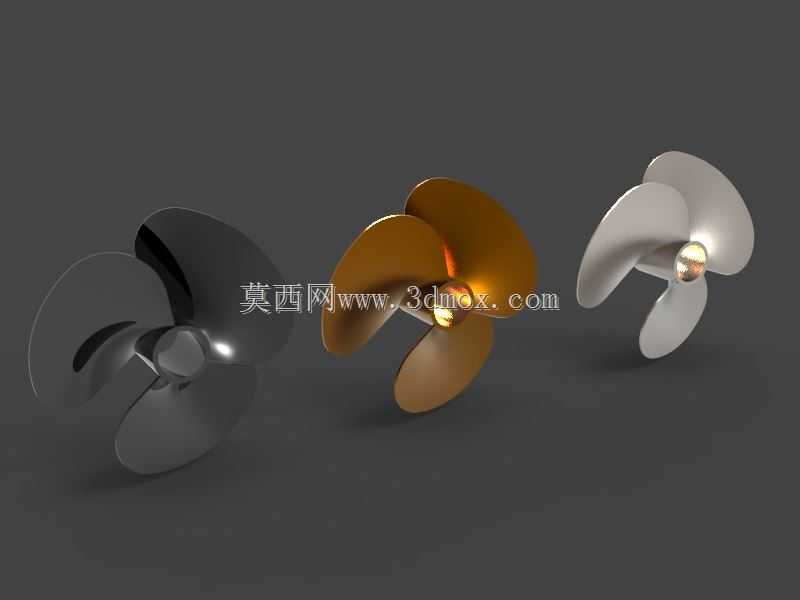

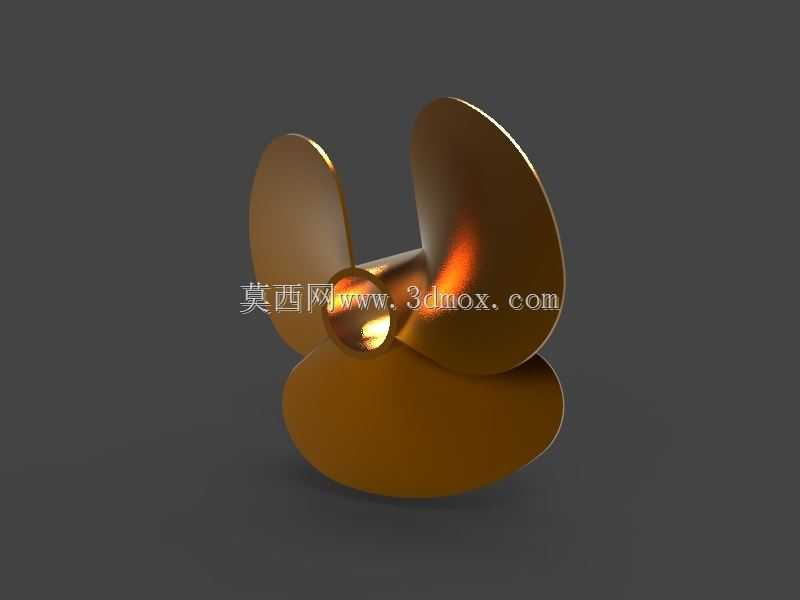

船用三叶螺旋桨结构三维设计方案

项目分类:通用机械零部件 发布时间:2022-02-05 ID:544030
  • 船用三叶螺旋桨结构三维设计方案
  • 船用三叶螺旋桨结构三维设计方案
  • 船用三叶螺旋桨结构三维设计方案
  • 船用三叶螺旋桨结构三维设计方案

  在船舶动力推进系统的设计环节中,螺旋桨是直接决定航行效率、能耗水平与运行稳定性的核心部件,本次完成结构设计的三叶螺旋桨,主要适配中小型内河货运船舶、近海作业渔船以及休闲游艇的动力输出需求,安装位置位于船体尾部的艉轴输出端,工作时完全浸没于水面以下,通过自身旋转将主机输出的扭矩转化为推动船体前进或后退的轴向推力,是船舶动力链路中直接与水体作用的终端执行部件。

  从实际工况适配角度出发,这款三叶螺旋桨的设计首先平衡了推进效率与运行平稳性的双重需求,相比两叶桨,三叶结构在同等盘面比下能有效降低旋转过程中的脉动力矩,减少桨叶旋转带来的船体振动,避免振动传递至船舱影响驾乘体验或船体结构疲劳寿命;相比四叶及以上的多叶桨,三叶结构的叶梢涡流损失更小,在中低航速工况下能获得更高的推进效率,适配多数民用船舶常用的10-25节航速区间,同时制造加工难度更低,后期维护打磨的成本也更可控。

  设计过程中首先确定了桨叶的曲面生成逻辑,采用等螺距曲面作为基础叶型,沿桨毂径向向外的不同半径位置,螺距值保持一致,这种设计的优势在于加工过程中无需复杂的变螺距铣削路径,普通五轴加工设备即可完成高精度加工,同时在船舶重载航行工况下,等螺距桨叶的受力分布更均匀,不会出现局部叶根应力集中的问题。桨叶的剖面选用机翼型剖面,从导边到随边的厚度逐渐变化,导边做圆弧钝化处理,避免航行过程中缠绕水中杂物、渔网时出现叶边崩缺,随边做薄化处理,降低桨叶出水时的涡流噪声。桨叶与中心桨毂的连接位置做了大圆角过渡,避免直角连接处的应力集中,经受力校核,在额定扭矩输入下,叶根位置的最大应力远低于铸铜材料的许用应力值,能满足长期满负荷运行的强度需求。

  安装边界方面,中心桨毂设计为锥孔配合结构,锥度选用标准的1:10艉轴锥度,能保证与艉轴的配合紧密性,传递扭矩时不会出现打滑问题,桨毂端面设计有标准的锁紧螺母配合台阶,安装时通过艉轴端部的锁紧螺母将螺旋桨轴向锁紧,配合键槽实现周向固定,能适配直径范围80-120mm的标准船用艉轴,无需额外定制转接结构。桨叶的直径参数根据适配船舶的吃水深度做了边界约束,最大旋转直径不超过1.2米,安装后桨叶最上端距离船底基线的距离不小于桨叶直径的15%,避免航行过程中桨叶露出水面产生空泡效应,同时也能减少浅水区航行时桨叶触碰河床礁石的概率。

  从功能特性来看,这款螺旋桨的盘面比设定为0.55,兼顾了重载工况下的推力需求与高速航行时的效率需求,当船舶满载航行时,足够的盘面面积能保证每一片桨叶都能充分拨水,提供足够的推力推动船体前进,不会出现“打滑”的问题;当船舶轻载高速航行时,适中的盘面比不会带来过大的旋转阻力,能有效降低主机的燃油消耗。桨叶的后倾角设置为10度,这个角度的设计一方面能增大桨叶与船体尾部结构的间隙,减少桨叶旋转时的水流对船体尾部的冲刷,另一方面也能在螺旋桨碰到水下异物时,让桨叶有一定的退让空间,降低桨叶断裂的风险。

  在实际选型匹配过程中,设计人员可以根据船舶的主机功率、额定转速、设计航速以及吃水深度,对螺旋桨的直径、螺距做参数化调整,模型中已经将桨叶曲面、桨毂结构、安装孔位的参数做了全关联,调整参数后可以自动生成对应尺寸的螺旋桨模型,无需重新绘制曲面,能大幅缩短船舶动力系统的设计周期。同时模型预留了防腐阳极块的安装位置,在桨毂的端面可以直接安装锌合金阳极块,避免海水或内河污水对螺旋桨的电化学腐蚀,延长部件的使用寿命。

  针对不同的使用场景,这款螺旋桨可以适配多种加工工艺,小批量定制时可以采用铸铜毛坯加五轴精加工的方式,表面粗糙度能达到Ra1.6以下,有效降低水流摩擦阻力;大批量生产时可以采用精密铸造工艺直接成型,仅对锥孔、键槽位置做机加工,能大幅降低制造成本。设计过程中也充分考虑了维修便利性,单片桨叶如果出现局部损坏,可以通过打磨补焊的方式修复,无需整体更换螺旋桨,降低船舶运营过程中的维护成本。
