PCM相变材料造粒布料机构设计

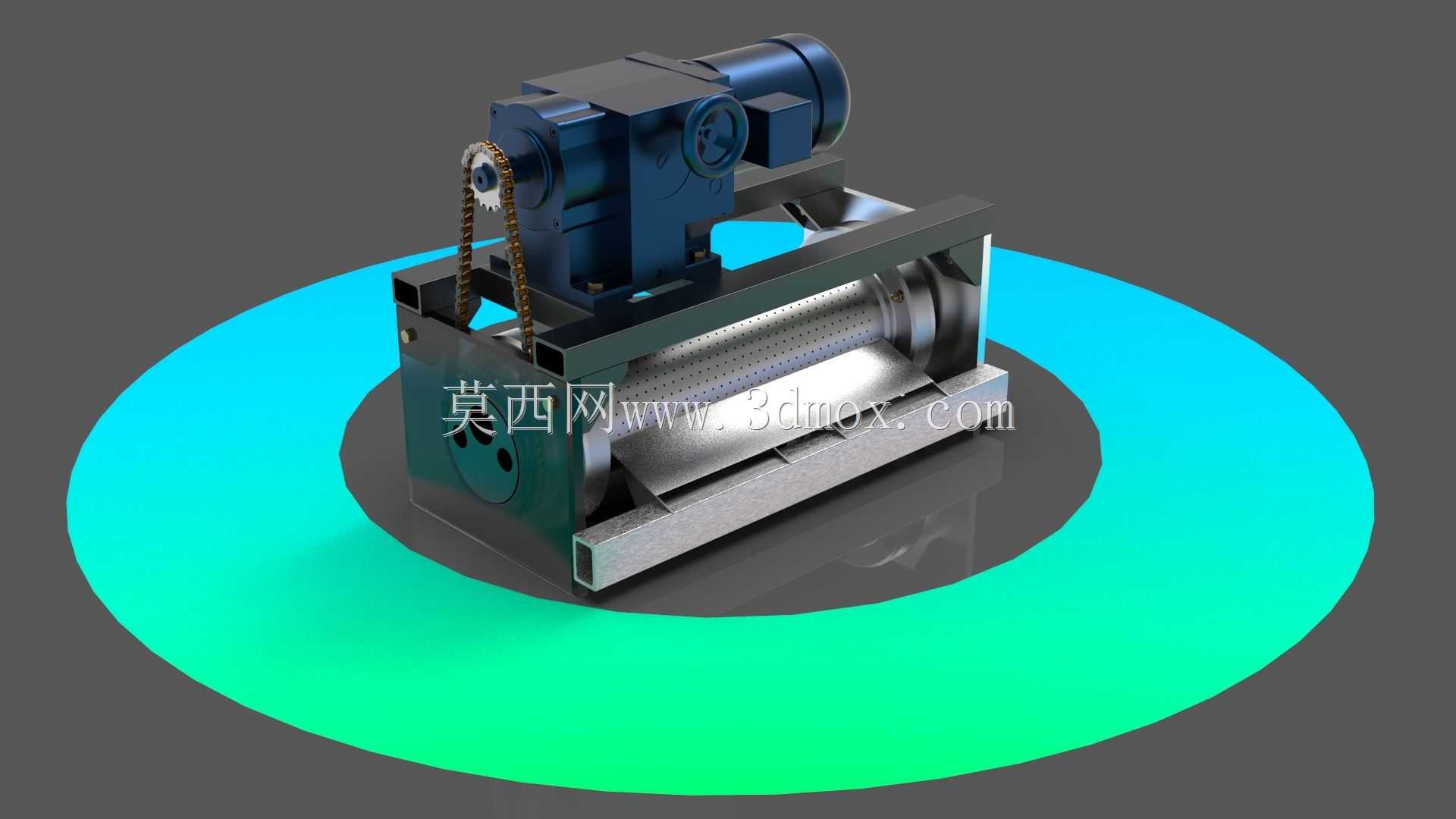

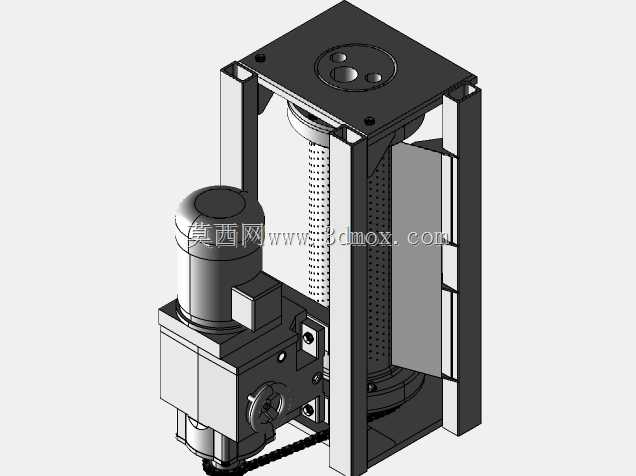

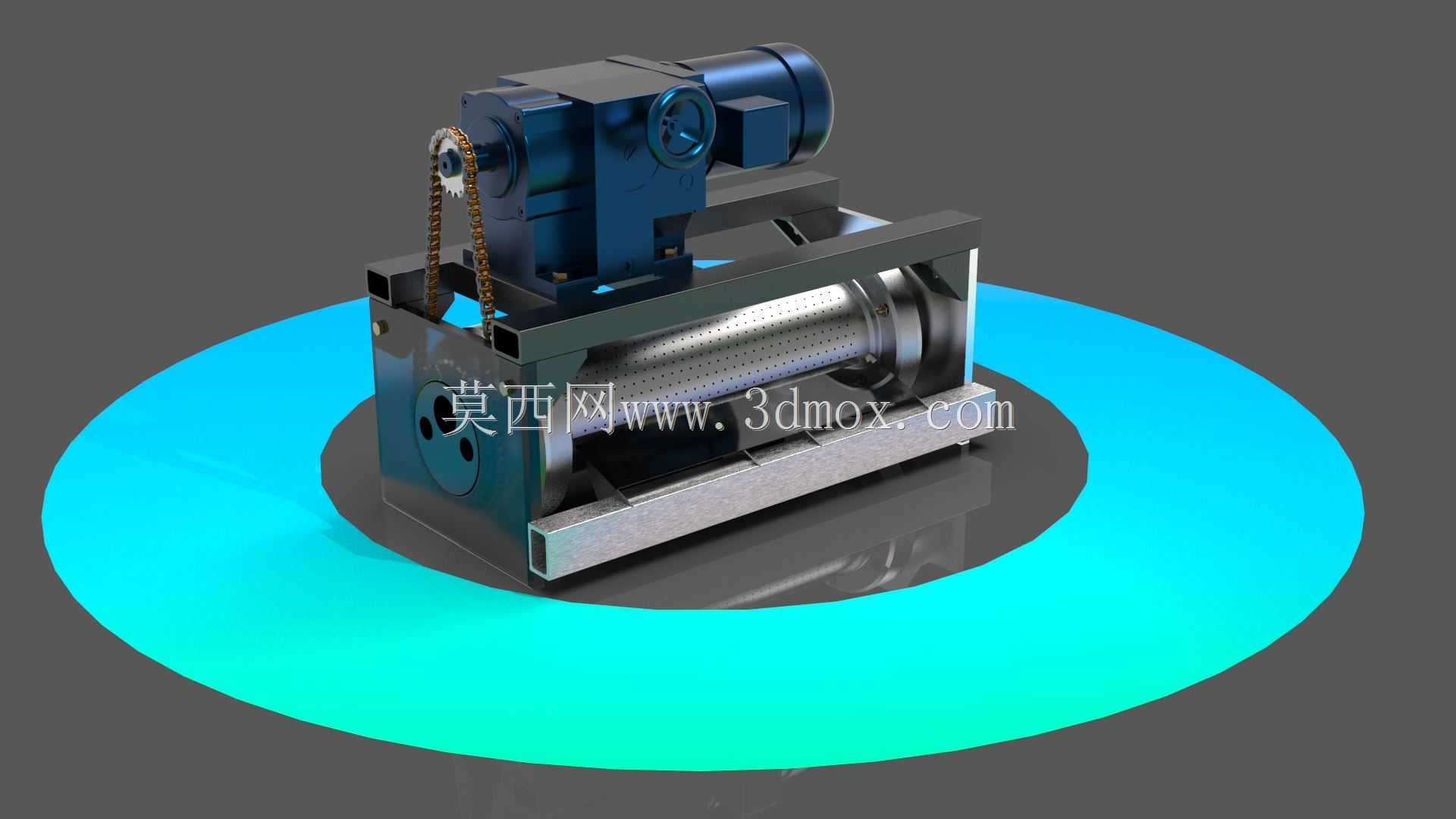

　　在相变储能材料的规模化生产环节，PCM材料的成型造粒工序直接决定后续储能模组的装填效率与换热均匀性，这套造粒布料机构正是针对该工序的核心作业需求开发，适配钢制输送带的连续化生产场景，解决了熔融态PCM材料易粘滞、出料粒度不均、沿输送方向排布杂乱的常见工程问题。从实际产线适配角度看，该机构的安装边界需要匹配钢制输送带的机架宽度，整体机架采用型钢焊接框架结构，驱动端预留的安装空间可适配常规减速驱动单元的装配公差，进料侧的接口可直接对接上游熔融PCM材料的保温出料管路，无需额外增设转接料斗，减少了物料在转接环节的温降粘堵风险。

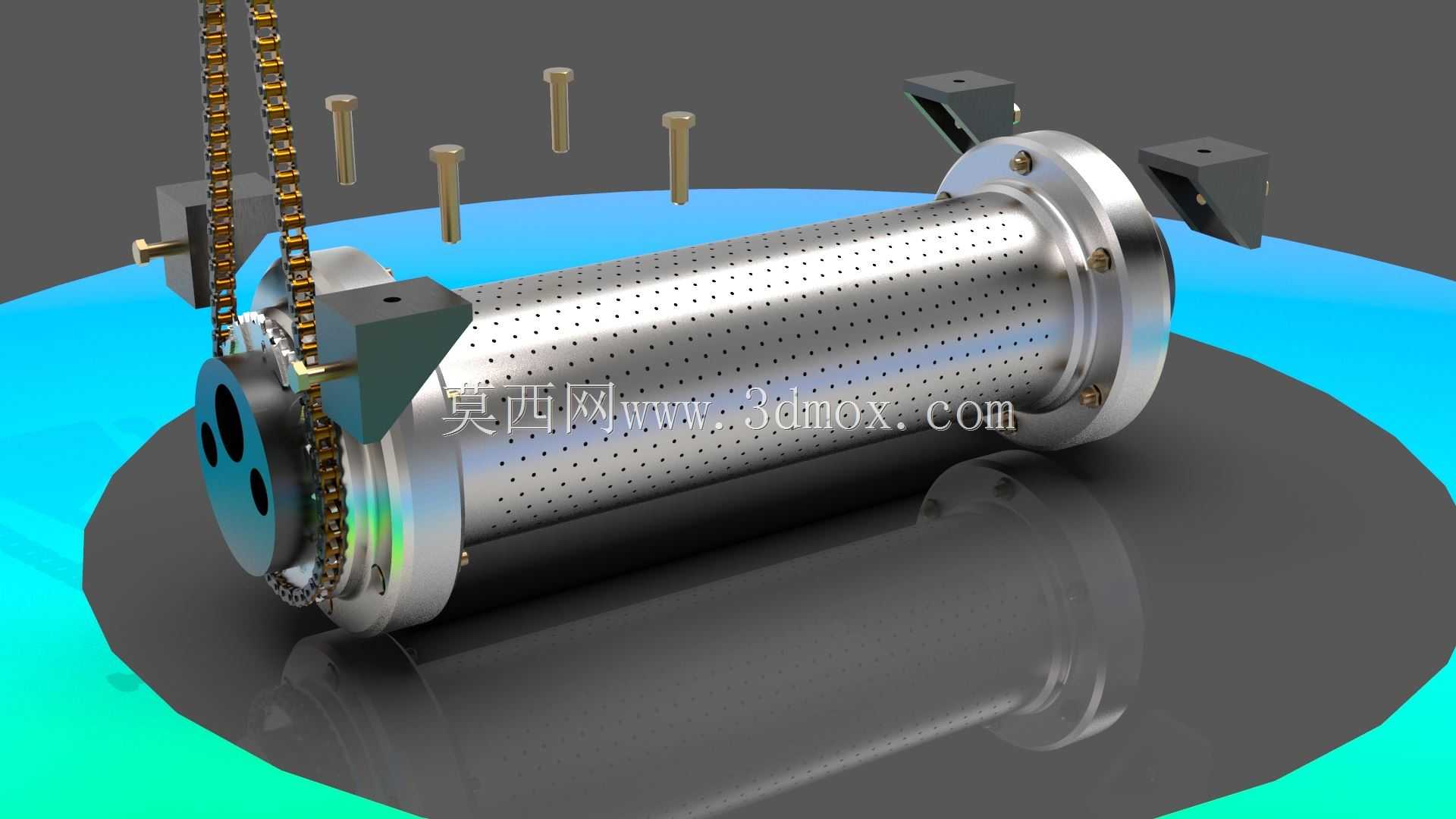

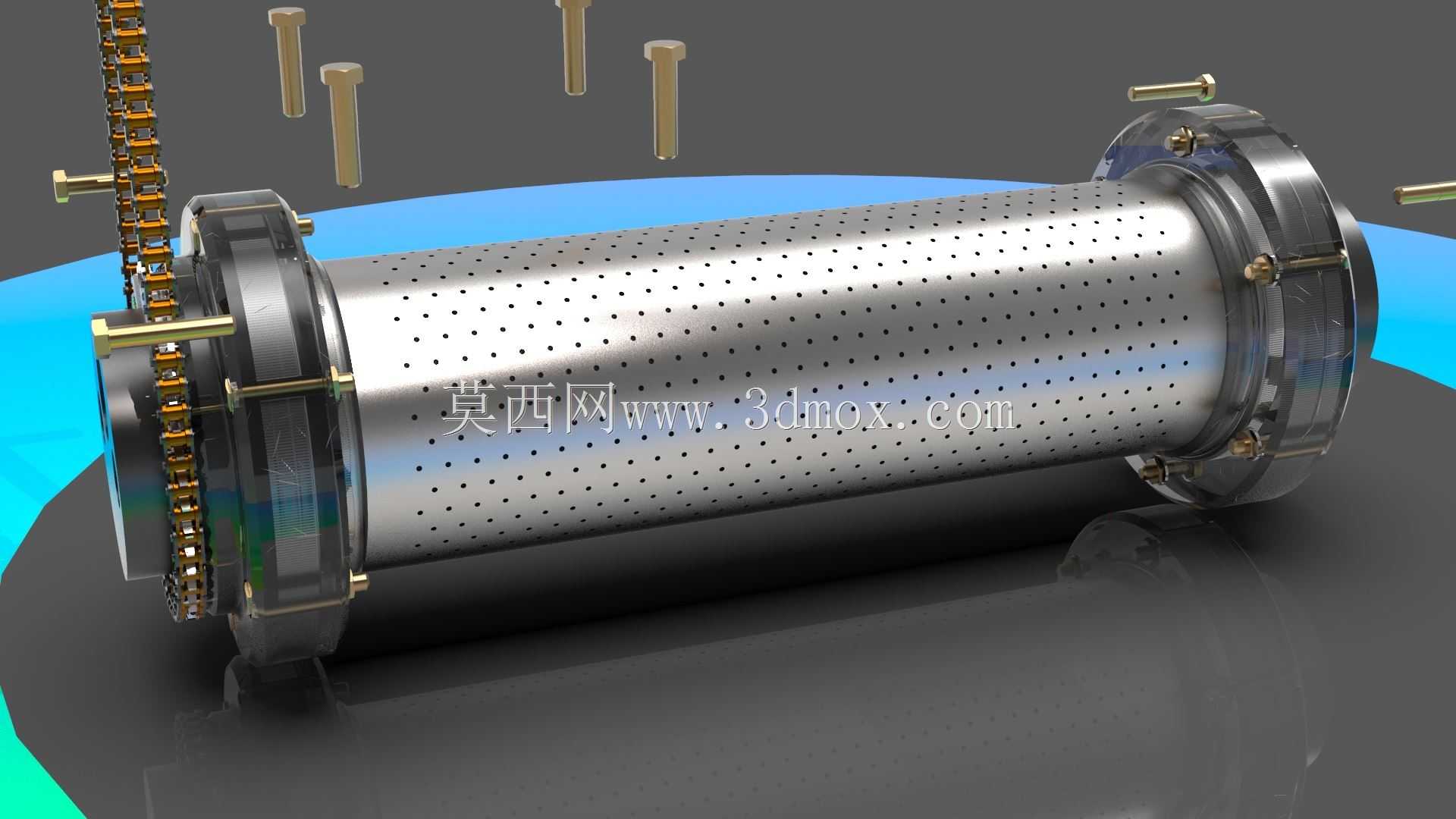

　　功能实现层面，机构核心的布料辊采用表面密布微孔的辊筒结构，辊筒内部设置与外部保温系统连通的流道，可根据PCM材料的相变温度调整辊面温度，避免熔融物料在辊孔内提前凝固堵塞；驱动侧采用链传动结构连接上部的减速驱动单元，传动比匹配输送带的运行速度，可保证辊筒每转一周的出料量与输送带前进距离精准匹配，让粒状PCM材料在钢制输送带上按固定间距呈行列排布，为后续的冷却固化、定量分装工序提供规整的物料排布基础。

　　设计思路上，整套机构优先考虑了产线长时间连续运行的可靠性，所有与物料接触的辊面、导流部件均采用镜面抛光不锈钢材质，降低物料粘附的可能性；辊筒两端的轴承座采用带密封结构的外装式设计，维护时无需拆解整体机架即可完成轴承更换与密封件检修；上部的驱动单元安装座设置了腰型调节孔，可快速调整链条张紧度，减少日常维护的停机时间。机架下部设置的导流挡板可将偶尔滴落的残料导回输送带，避免物料散落至设备底部造成清理负担。

　　从安装尺寸的适配性来看，该机构的横向宽度可根据不同幅宽的钢制输送带做模块化调整，辊筒长度可覆盖从600mm到1200mm的常规输送带宽范围，整体设备的重心落在输送带机架的安装支撑面范围内，无需额外设置独立的设备基础，直接通过螺栓固定在输送带机架的预设安装位即可完成装配，大幅降低了产线改造的安装成本。在实际运行过程中，该机构可适配石蜡类、复合盐类等多种不同粘度的PCM材料造粒需求，通过调整辊筒的转速与微孔孔径，可生产不同粒径的PCM颗粒，出料粒度的偏差可控制在5%以内，完全满足储能行业对PCM造粒产品的精度要求。

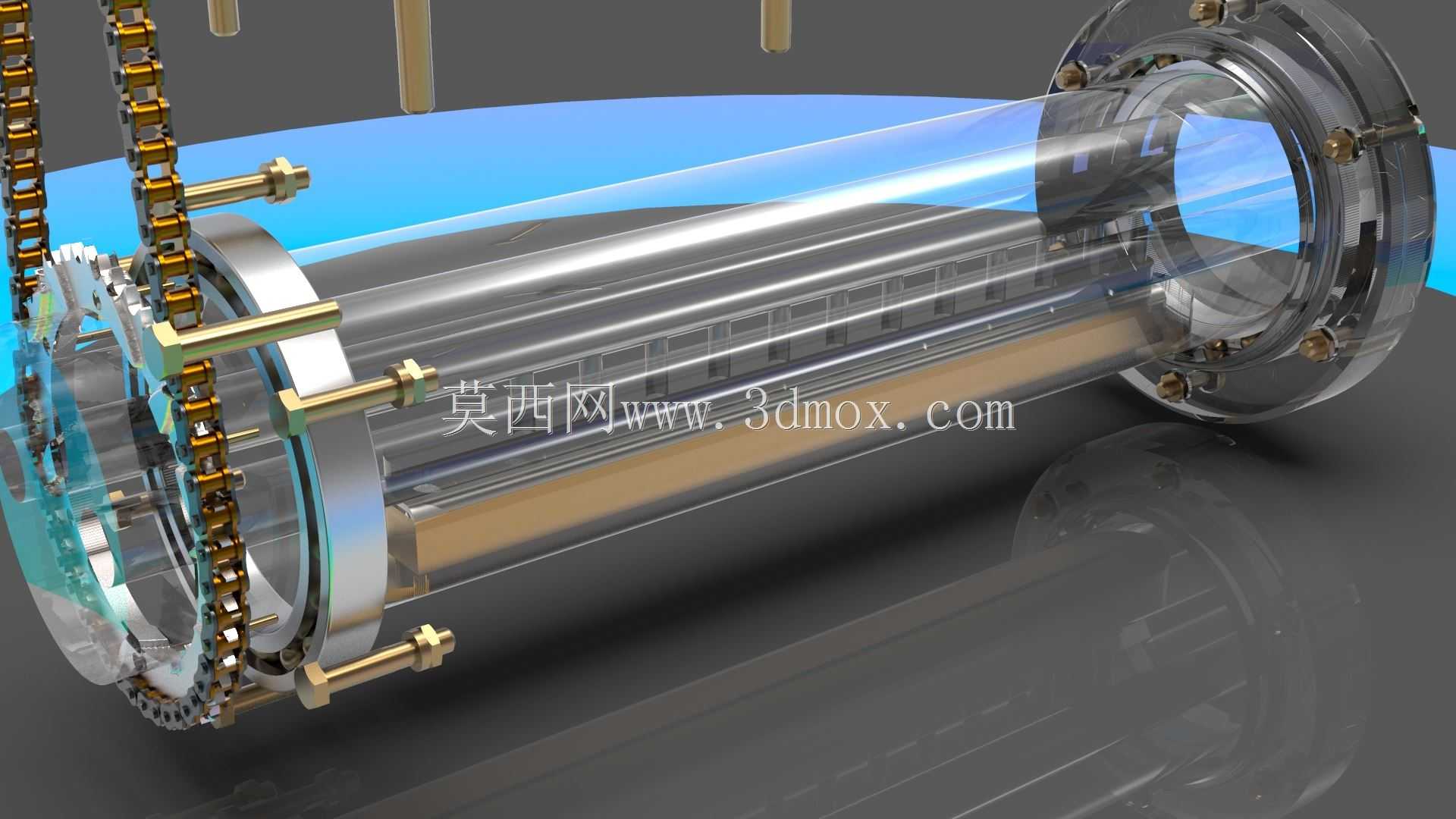

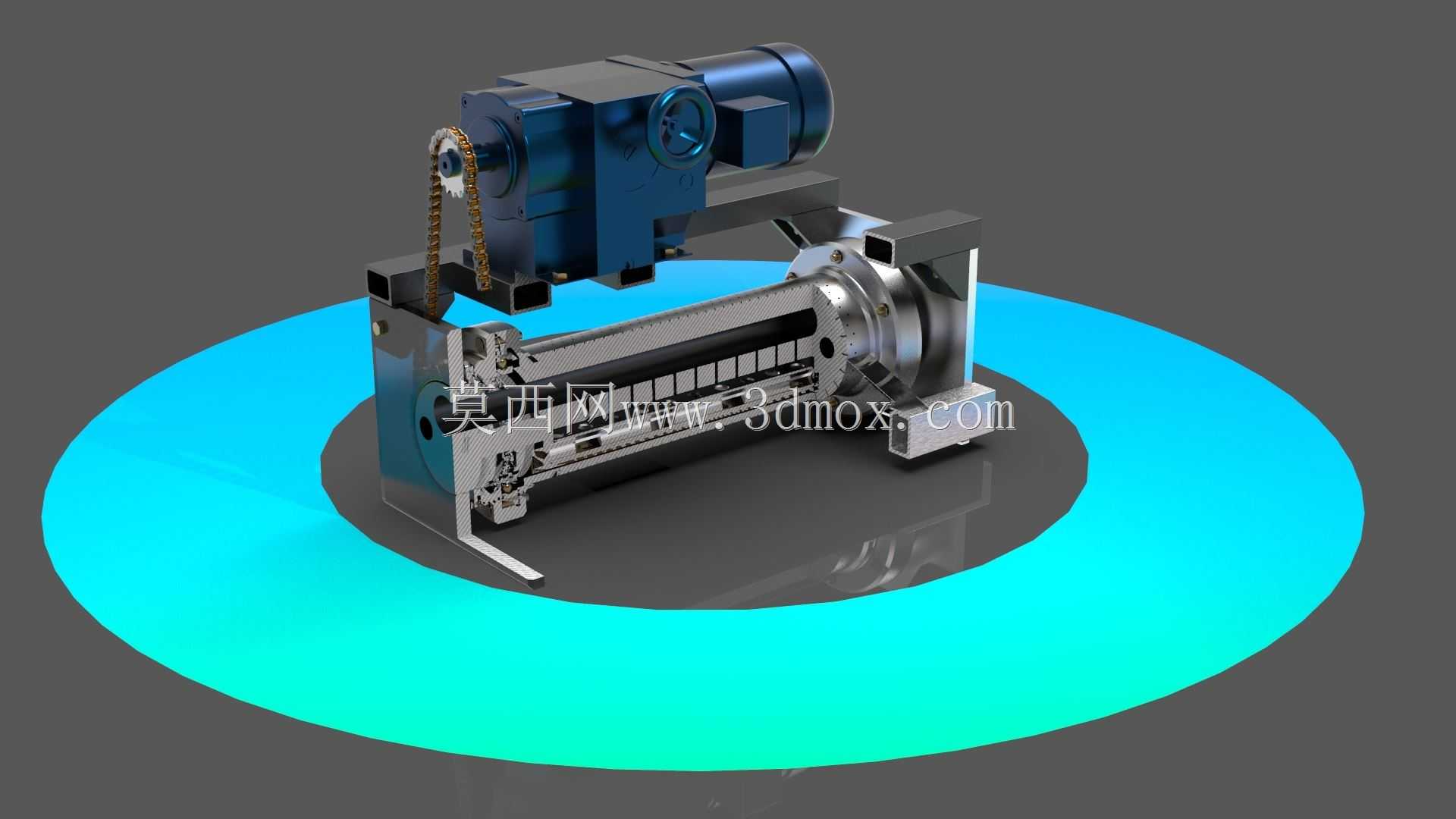

　　结构细节上，驱动单元的手轮调节结构可在设备调试阶段手动调整辊筒的初始相位，保证开机时的出料位置与输送带的起始位置对齐，避免开机阶段产生的不合格料粒混入成品；链传动外侧设置的可拆卸防护罩，既满足生产现场的安全防护要求，也不会增加日常点检的操作难度；辊筒内部的温流道采用旋转接头连接外部管路，可保证辊筒连续旋转时的介质流通无泄漏，温流道的流道截面经过优化，可保证辊面整体的温度差控制在±2℃以内，避免因局部温度过低造成的孔眼堵塞问题。
