皮带轴连接夹具结构设计

　　在带传动类设备的动力传递链路里，这类轴与皮带衔接的夹具，主要承担动力端轴系和从动端皮带构件的刚性衔接作用，常见于中小功率的轻工输送设备、小型机床进给机构、纺织机械的张力调节单元中，用来解决光轴与皮带端头无法直接固定、传动过程中易出现相对滑移的问题。从实际使用场景来看，这类夹具不需要额外做复杂的键槽加工，就能在现有光轴上完成皮带端头的固定，适配现场改造、小批量设备试制时的快速装配需求，尤其适合那些轴端已经完成加工、无法再补做键槽或定位孔的改造场景，能大幅降低现场改造成本，缩短装配调试周期。

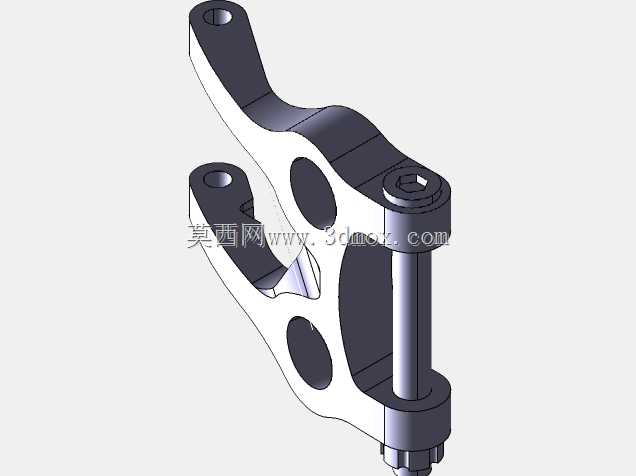

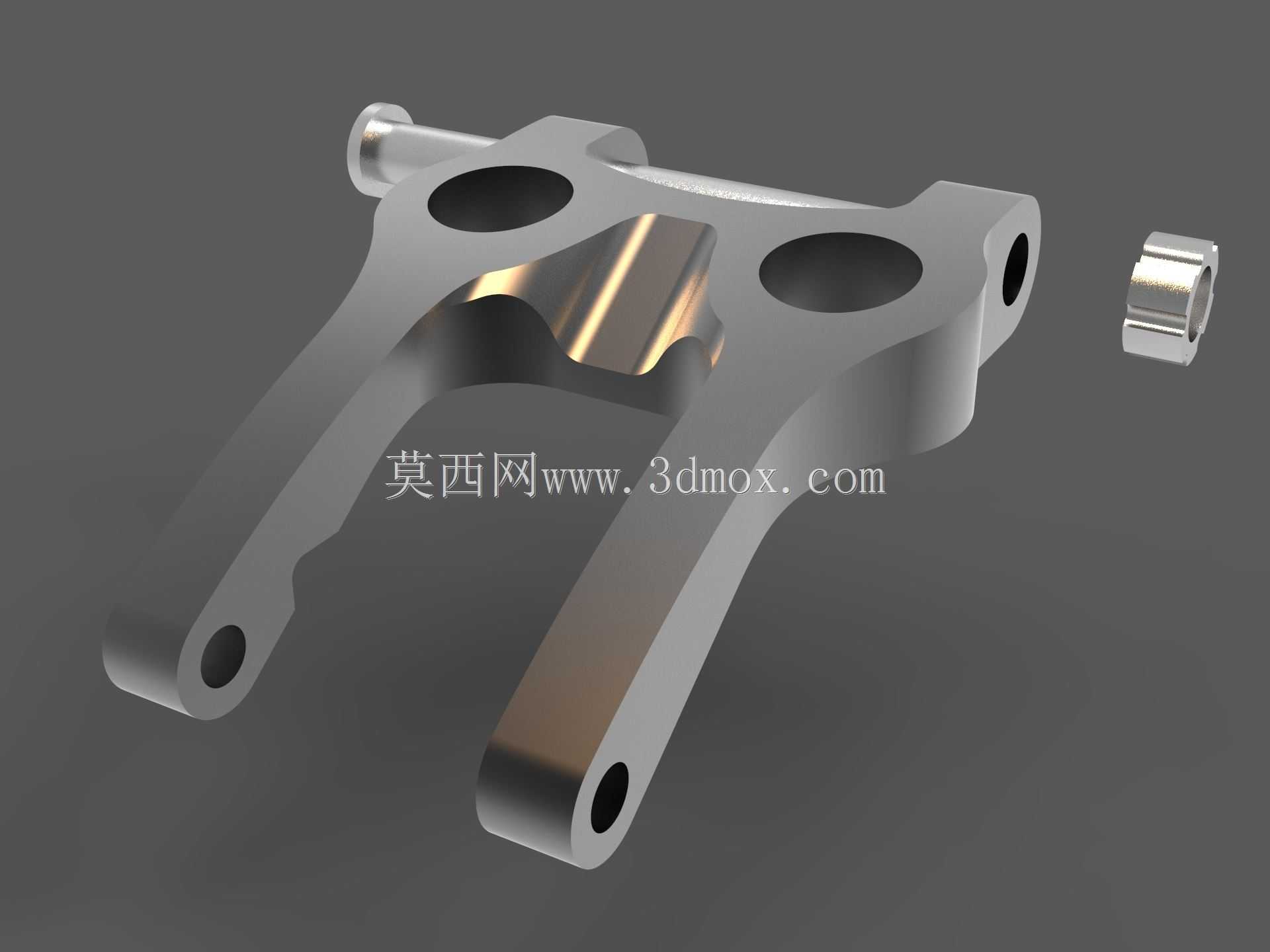

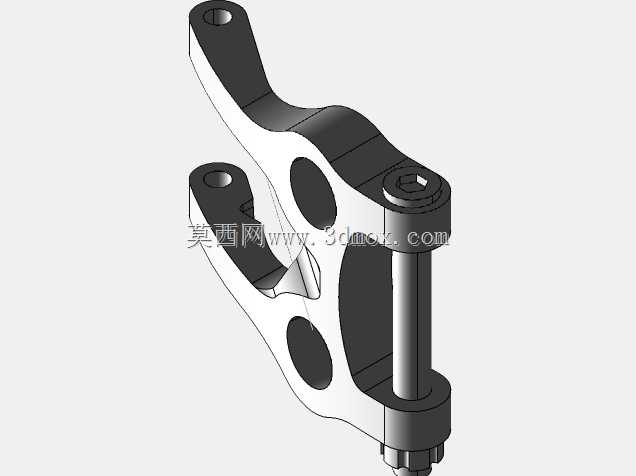

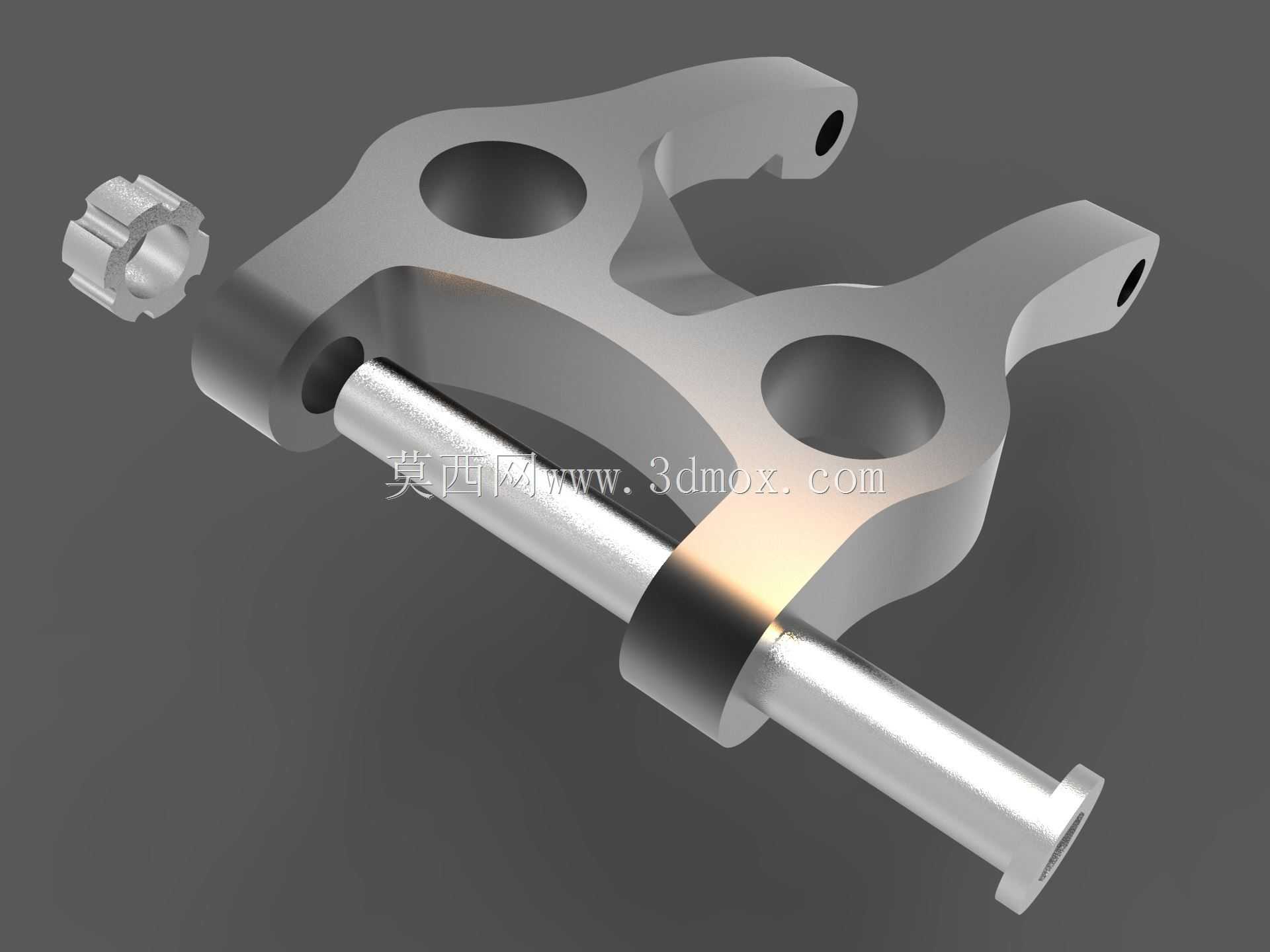

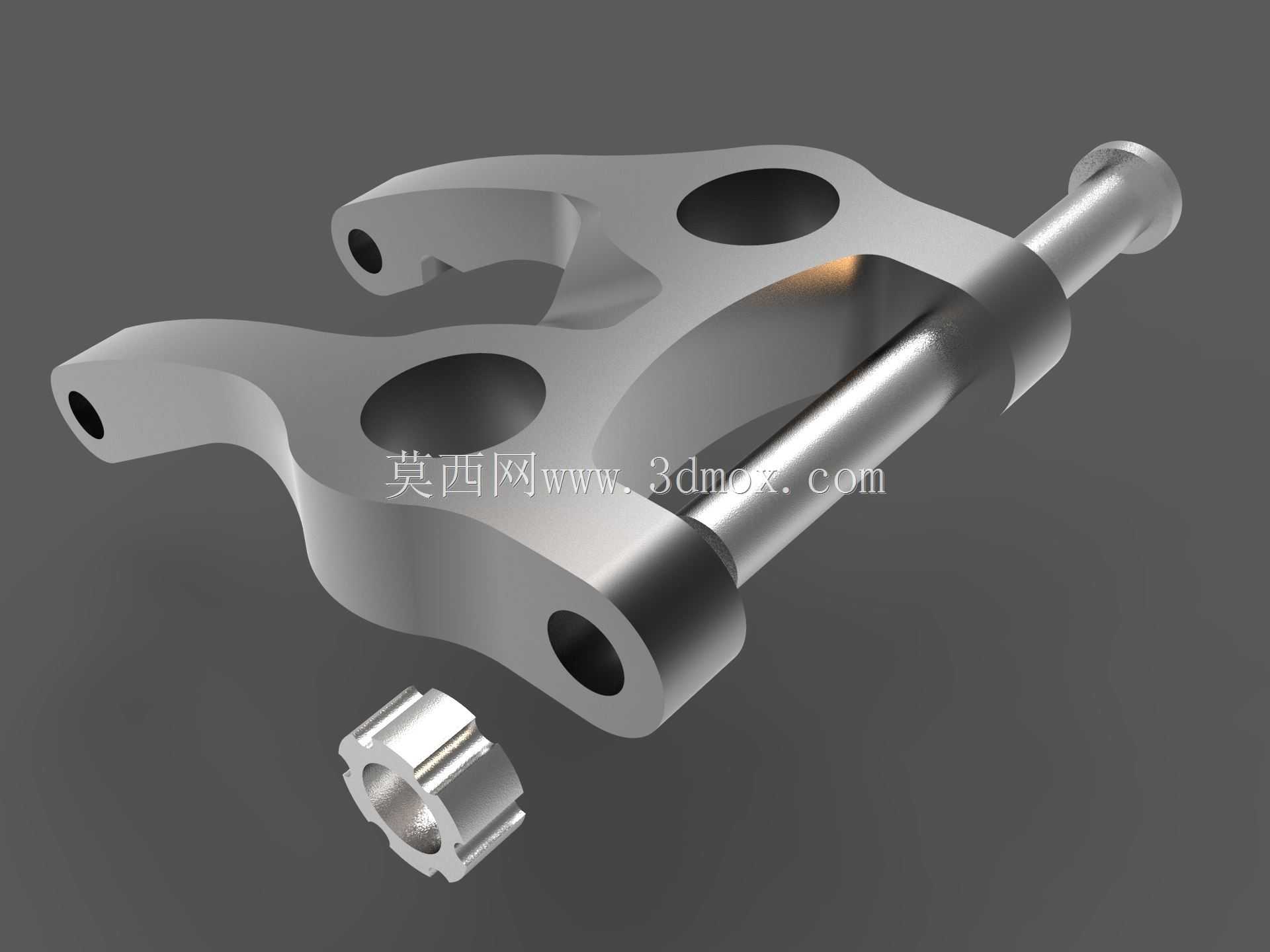

　　从功能特性上看，这套结构分为夹座本体、穿装销轴、锁紧螺母三个核心部分，夹座主体采用对称的双叉臂结构，两个臂端的通孔用来穿装销轴，销轴贯穿夹座和皮带端头的连接孔后，端部的防脱结构可以避免销轴在设备振动过程中脱出；夹座上的两个大尺寸减重孔，在不降低结构刚性的前提下，有效降低了整体重量，减少轴系转动时的附加惯量，避免高速运转时因为夹具自重带来的动平衡问题。夹座与轴配合的内孔做了公差适配，装配时可以根据轴的实际尺寸选配间隙，既保证装配时能顺利推入轴的指定位置，又能在锁紧后提供足够的抱紧力，传递额定扭矩时不会出现相对转动。

　　设计过程中首先要明确安装边界：夹座的轴向总长度需要匹配轴端预留的安装空间，不能超出轴的可用装配段长度，避免和相邻的轴承座、轴端挡圈产生干涉；夹座的叉臂开口宽度要和所连接皮带的端头厚度匹配，保证皮带端头能顺利插入叉臂之间，同时两侧的间隙控制在合理范围，避免皮带在传动过程中出现横向窜动。销轴的直径需要根据传递的扭矩做强度校核，按照设备额定载荷的1.5倍安全系数计算剪切应力，保证长期交变载荷下销轴不会出现剪切断裂；夹座本体的壁厚要结合所选材料的屈服强度做验算，尤其是叉臂与主体衔接的圆角位置，要做足够的圆角过渡，避免应力集中导致的疲劳断裂，毕竟带传动过程中存在持续的振动载荷，应力集中位置很容易在长期使用后出现裂纹。

　　实际装配时，首先将夹座推入轴的指定安装位置，通过夹座侧面的紧定螺钉完成初步定位，再将皮带端头放入夹座的叉臂开口中，对齐连接孔后穿入销轴，将销轴端部的防脱结构卡紧，最后拧紧紧定螺钉完成固定。需要注意的是，夹座在轴上的安装角度要和皮带的张紧方向匹配，保证皮带受力方向与夹座的承力面垂直，避免出现附加的侧向弯矩，影响轴和轴承的使用寿命。另外夹座的两个减重孔除了减重作用，也可以作为辅助的吊装孔或者工艺孔，在装配重型设备上的同类型结构时，可以通过这两个孔穿入吊具辅助定位，降低装配难度。

　　从结构细节来看，夹座与轴配合的内孔表面做了细糙化处理，能增加抱紧时的摩擦力，提升扭矩传递能力，不需要额外加工键槽就能传递足够的动力；销轴的外圆做了高光洁度处理，减少皮带连接端头转动时的磨损，长期使用后只需要更换销轴就能完成维护，不需要更换整个夹座，降低了后期维护成本。锁紧端的结构做了防松设计，即使设备长期运行产生振动，锁紧件也不会出现松脱，避免连接失效导致的设备停机。这类结构相比传统的键连接、焊接固定方式，拆装更加便捷，不需要专用的拉马或者焊接设备，普通操作人员用常规扳手就能完成拆装调整，非常适合需要频繁调整皮带位置、或者经常更换皮带的设备场景。
