按压式快锁定位销组件结构设计

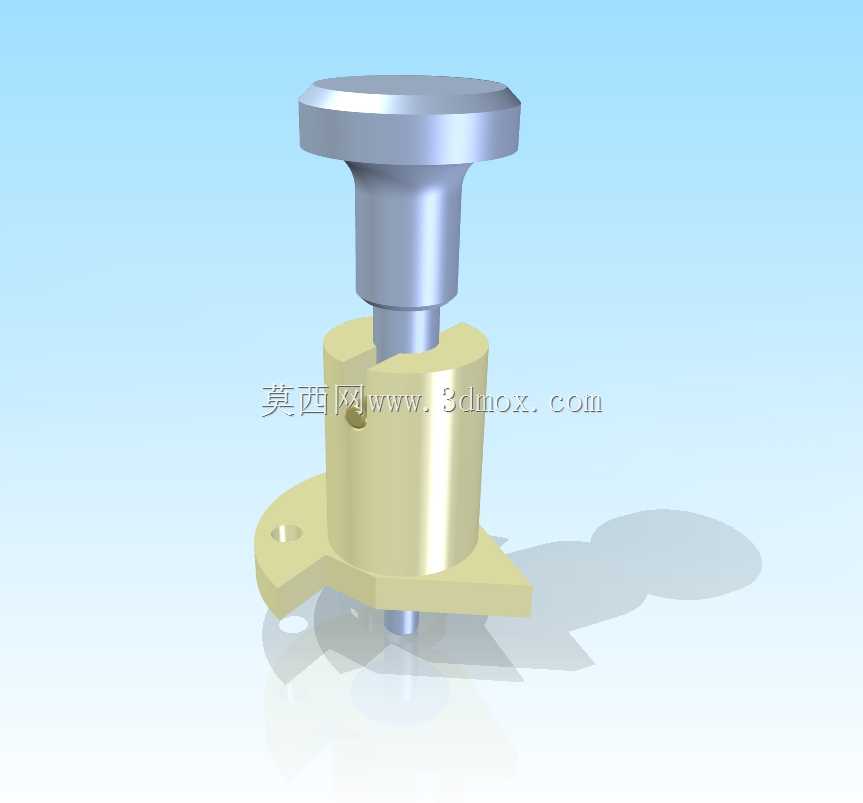

　　这类按压式快锁定位销组件，多应用在需要频繁拆装、快速切换工装工位的生产场景中，比如工装夹具的快速定位、生产线治具的快换模块、小型设备检修口的快装固定，还有部分非标自动化设备里需要频繁插拔定位的活动工位，相比传统螺纹锁紧的定位销，它不需要额外工具，单手按压即可完成解锁与锁紧动作，能大幅缩短工位切换、工装拆装的操作时间，在小批量多品种的柔性生产线上应用十分广泛。从结构功能来看，这套组件主要分为按压操作头、芯轴、锁紧套、安装基座几个核心部分，顶部的大直径按压头做了圆角过渡处理，一方面是增大按压接触面积，降低操作人员长时间按压的手部压强，避免操作硌手，另一方面也作为轴向限位结构，限制芯轴下压的最大行程，防止芯轴过度按压脱出锁紧套。

　　中间的芯轴是核心传动件，采用阶梯轴结构，上段与按压头过盈配合连接，中段在锁紧套内做轴向滑动，下段伸出基座的部分是定位工作段，直径与配套的定位孔做间隙配合，保证插拔顺畅的同时控制定位精度在合理范围内。锁紧套是实现快锁功能的核心结构，内部设计有钢珠容纳槽与弹性复位结构，当芯轴处于下压状态时，芯轴的小径段对准钢珠位置，钢珠可以向内回缩，此时芯轴可以顺畅穿过被固定件的安装孔；当松开按压头后，内部复位弹簧推动芯轴上移，芯轴的大径段将钢珠向外顶出，卡入被固定件的定位槽内，实现轴向与径向的双向锁紧，不会因为设备运行的振动出现松脱。底部的安装基座带两个对称的安装耳，耳上开有沉头安装孔，可以通过螺栓将整个锁紧组件固定在工装基板或者设备机架上，

　　安装耳与主体套筒之间做了加强筋过渡，避免频繁按压操作导致安装耳断裂，提升组件的整体结构强度。设计这类快锁定位销的时候，首先要根据实际使用场景的定位精度要求确定芯轴定位段的公差，一般普通工装定位场景选h7公差即可，如果是高精度定位工位可以选g6配合，同时要核算芯轴的抗剪切强度，根据被固定件的重量、设备运行的冲击载荷确定芯轴的直径，避免受横向载荷时芯轴变形断裂。其次要考虑复位弹簧的弹力参数，弹力不能过大否则按压操作费力，也不能过小否则锁紧状态下钢珠顶出力不足，容易受振动松脱，一般设计时要保证锁紧状态下钢珠的伸出量不小于钢珠直径的三分之一，保证足够的锁紧卡合量。外形尺寸方面，这类小型快锁定位销的整体高度一般控制在60-80mm区间，

　　基座安装耳的中心距根据芯轴直径匹配，常规M8规格的定位销对应安装孔中心距在30mm左右，安装基座的外径不超过25mm，不会占用过多的安装空间，适配大部分紧凑工装的安装边界。安装时需要注意，被固定件上的定位孔需要对应钢珠的锁紧位置加工环形卡槽，卡槽的深度与钢珠伸出量匹配，卡槽边缘做倒角处理，方便锁紧时钢珠顺畅卡入，同时安装基座的固定螺栓要加装防松垫圈，避免频繁按压的振动导致基座固定松动，影响定位精度。实际使用中，这类组件的滑动配合面需要定期涂抹润滑脂，减少芯轴与锁紧套之间的滑动磨损，延长使用寿命，同时要定期检查钢珠的磨损情况，如果出现钢珠卡滞、复位弹簧弹力衰减的情况要及时更换内部零件，避免锁紧失效引发生产故障。相比传统的螺纹销、插销结构，这种按压式快锁结构操作效率能提升70%以上，而且不需要操作人员携带额外工具，在单人操作的工位上优势十分明显，同时结构紧凑，不需要在安装位置预留较大的操作空间，适合在设备内部、工装夹缝等操作空间受限的位置使用。
