多规格组合式电缆布线固定槽结构设计

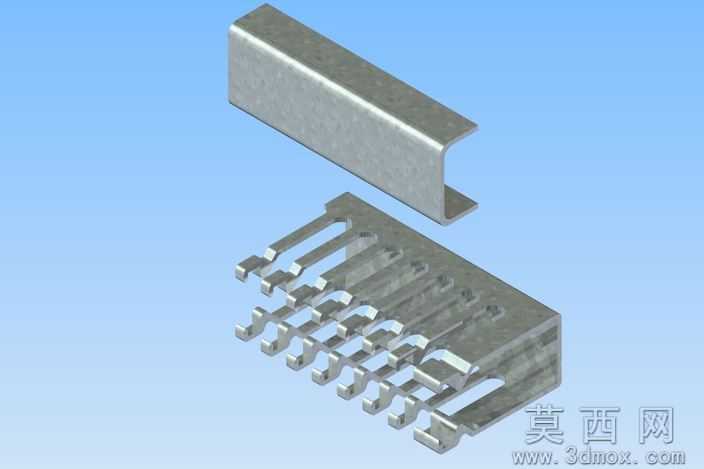

本模型采用SolidWorks完成全参数化三维建模，整体为组合式电缆布线固定槽结构，包含C型封盖与多卡位槽座两个核心装配部件。建模过程中优先采用钣金特征驱动设计，对槽座的多组平行卡位结构逐一进行参数约束，确保每个卡位的间距、弯折角度、卡扣凸起尺寸完全统一，避免后续装配出现干涉问题；C型封盖采用等壁厚钣金拉伸成型，两侧折边的内槽尺寸与槽座侧边的凸起卡位做了精准的公差匹配，保证封盖可顺畅滑入槽座完成扣合，无需额外紧固件即可实现牢靠固定。材质渲染阶段选用镀锌冷轧钢板材质，调整金属粗糙度参数至哑光镀锌质感，还原五金冲压件的真实表面肌理，对卡位的弯折圆角、封盖的边缘裁切处做了细微的倒角处理，避免模型出现尖锐直角的失真问题，同时添加了轻微的环境反射效果，让金属表面的光影过渡更自然真实。结构设计上，槽座设置了多组不同宽度的卡位槽，可同时容纳不同线径的电缆分层排布，避免多股线缆缠绕杂乱，每个卡位的端部做了圆弧导向处理，方便线缆卡入时不会被锐边划伤绝缘层；封盖与槽座的滑动配合结构做了限位设计，滑入到位后可通过端部的微小卡点防止封盖自行滑脱，同时保留了可拆卸特性，方便后期线缆维护、增减线路时快速拆装。设计思路围绕工业布线场景的实用需求展开，摒弃多余装饰结构，所有特征均服务于线缆固定、防护、规整排布的核心功能，建模时对钣金件的折弯系数、展开尺寸做了同步参数关联，可直接导出工程图用于冲压生产下料，装配体采用自下而上的建模逻辑，两个零件可单独导出用于加工，也可完成装配后用于布线场景的整体布局模拟，模型的所有尺寸均参照常规工业布线的通用规格设定，可根据实际使用需求通过修改参数快速调整槽体长度、卡位数量、槽体宽度，适配不同的布线容量需求。
