工业组装用立式型材支撑架构

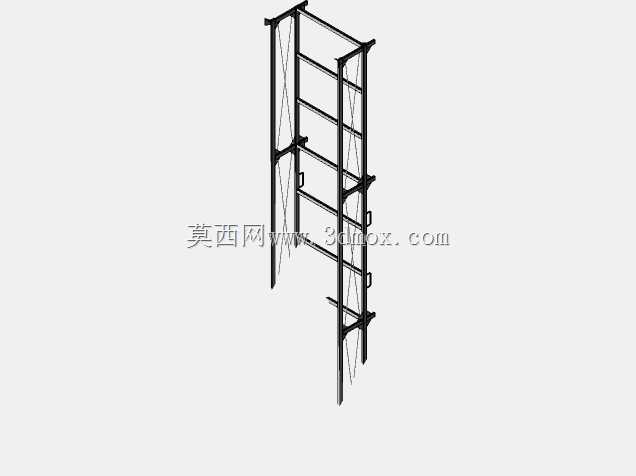

这款立式型材支撑架构，主要面向车间流水线旁物料暂存、轻型工装挂载、生产线旁工位辅助承载这类场景设计，日常在电子组装、小五金加工、轻工产品装配的工位边十分常见，可根据现场工位布局调整安装位置，适配不同的作业动线需求。从实际使用角度出发，架体采用多段型材拼接的框架式结构，整体为窄长立式布局，横向占用地面空间较小，可充分利用车间垂直空间完成承载需求，避免平面工位的物料堆积杂乱问题。架体的主承载立柱采用整根型材加工，保证垂直方向的承重刚性，横向连接杆件通过标准连接件与立柱锁紧，每一层横向支撑的间距可根据实际挂载或放置的物品尺寸灵活调整，无需额外焊接加工，现场组装仅需常规内六角工具即可完成，适配产线快速调整布局的需求。设计过程中，优先考虑了架体的安装边界适配性，底部预留了与地面膨胀螺栓固定的安装孔位，可直接固定在水泥地面或防静电工位地板上，顶部也预留了与车间顶部钢结构横梁连接的挂点，当架体挂载较重工装或放置较高堆叠物料时，可通过顶部连接件完成加固，避免架体出现侧翻风险。架体侧面设置的交叉斜拉结构，主要用于抵消架体受侧向力时的形变，当操作人员在架体侧面取放物料、或是挂载的工装存在侧向拉扯力时，斜拉结构可将受力分散到整根立柱上，避免单根横向杆件受力过大出现弯折。考虑到车间实际使用中的走线需求，架体的立柱型材槽内可嵌入走线槽，将工位所需的气动管路、电线线缆规整收纳在型材槽内，避免管线外露被物料剐蹭破损，也能让工位周边更加整洁。架体的每层横向支撑上，可根据需求加装置物板、工装挂条、物料盒挂架等配件，无需对主框架进行二次加工，直接利用型材的标准槽位即可完成配件安装，适配不同工位的个性化使用需求。从安装尺寸来看，架体的整体宽度控制在常规工位的侧方预留空间范围内，不会占用操作人员的正常作业通道，深度方向也适配常规物料盒的摆放尺寸，放置标准尺寸的零件盒时不会出现外凸掉落的问题。实际使用中，这类架体不仅可以用来存放待组装的零配件、装配用的工装夹具，也可以挂载小型气动工具、作业指导书挂板，部分场景下还可在架体上加装小型照明灯具，为工位提供局部辅助照明，无需额外架设灯架。
