电气柜连接器Z型折弯安装固定支架

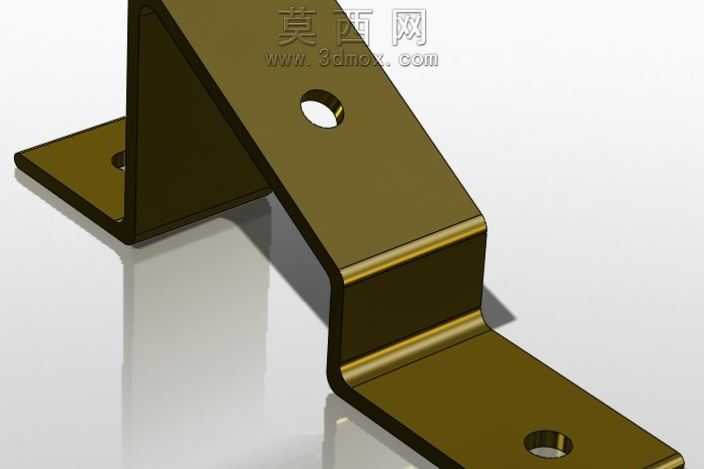

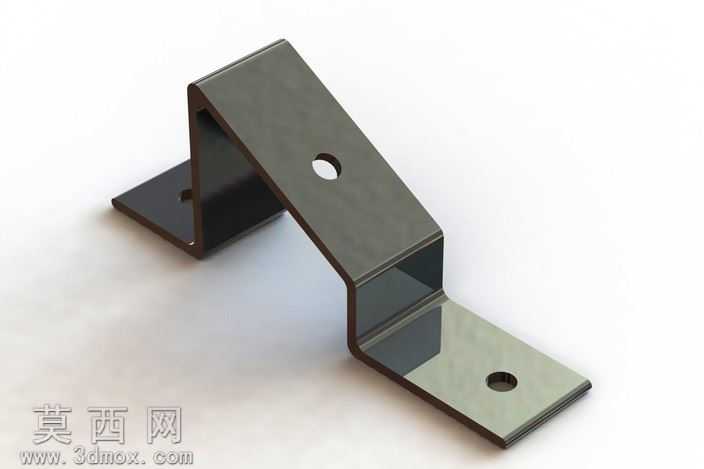

本作品为电气柜内部连接器配套的安装固定支架，采用三维参数化建模方式完成全流程设计，建模过程中严格遵循钣金加工工艺规范，对每一处折弯半径、折弯扣除值都做了精准设定，确保模型展开后可直接用于激光下料、数控折弯等实际加工工序，不存在工艺无法实现的虚结构。模型整体采用Z型多段折弯结构设计，底部设置水平安装基面，基面开设标准圆形安装孔，可通过螺栓将支架整体固定在电气柜的安装梁或安装板上；中间段设置垂直三角加强筋结构，通过三角稳定结构大幅提升支架的承重抗形变能力，避免支架在长期承重、设备震动工况下出现折弯处开裂、安装面偏移的问题；上部倾斜安装面开设对应连接器的定位安装孔，末端延伸出水平辅助固定段，同样开设安装孔位，可与电气柜内的相邻结构件做辅助连接，进一步提升整体安装稳定性。材质设定上选用冷轧钢板为基材，表面做彩锌钝化处理，渲染阶段还原了彩锌层特有的橄榄黄金属质感，对金属表面的细微反光、边缘的折弯压痕、安装孔的冲压倒角都做了精细化材质表现，渲染效果贴近真实钣金件的实物状态。设计过程中充分考虑电气柜内部的安装空间限制，对每一段折弯的角度、长度都做了适配性调整，既保证支架有足够的安装操作空间，又不会过多占用电气柜内部的走线、元件布置空间，同时所有孔位都做了沉边处理，避免安装时螺栓锐边划伤线缆绝缘层，兼顾结构强度与电气安全需求。建模时对所有特征做了参数化关联，修改对应参数即可快速调整支架尺寸、孔位位置、折弯角度，可快速适配不同型号规格的电气柜连接器安装需求，模型结构无碎面、无重叠特征，几何公差符合钣金加工的通用精度要求，可直接导出用于工程图生成、加工工艺编制等后续工作。
