工业机器人框式夹持执行机构设计

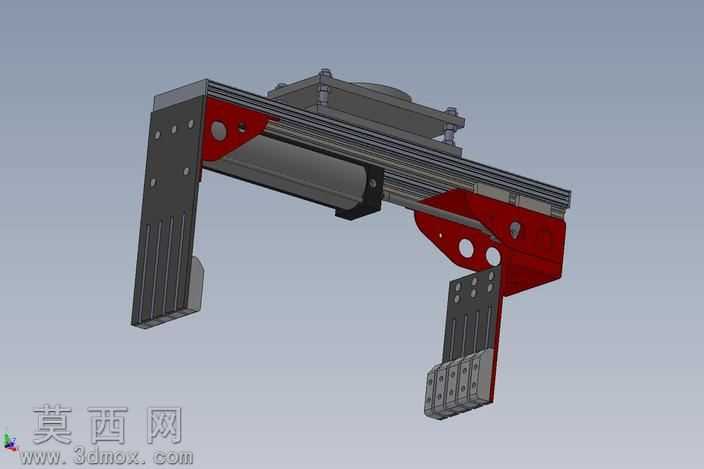

本作品为适配工业机器人末端使用的框式夹持器，采用SolidWorks完成全参数化三维建模，整体建模过程遵循机械设计装配逻辑，所有零件均按实际加工工艺要求绘制特征，无冗余建模线条与无效几何元素。模型渲染阶段采用哑光金属材质搭配工程塑料材质区分不同功能部件，主体安装基座、滑动导轨部分赋予阳极氧化铝材质质感，夹持臂受力结构件赋予碳钢喷红漆的工业外观材质，接触工件的夹指部分赋予黑色耐磨尼龙材质，通过材质区分清晰展现各部件的功能分区，渲染光影采用工业产品常用的45度侧光方案，清晰呈现结构的装配层次与轮廓细节。结构设计上，该夹持器采用平行双夹指布局，依托线性导轨实现夹指的同步开合动作，驱动部分集成标准气动气缸作为动力源，气缸与夹臂之间通过转接铰座实现动力传递，可保证开合过程中两侧夹指运动同步性一致，避免夹持过程中出现框类工件偏斜、夹伤的问题。夹持臂采用L型折弯结构设计，在保证夹持行程足够覆盖常规框类工件尺寸的同时，通过在臂身开设减重孔降低整体末端负载重量，减少机器人运行时的惯量影响。夹指末端设计有可更换的耐磨接触块，接触块表面开设防滑槽结构，可根据不同框类工件的壁厚、材质更换对应接触块，无需更换整个夹持臂，降低后期维护成本。整体安装法兰采用标准工业机器人末端接口尺寸设计，可直接适配主流六轴工业机器人的末端安装位，无需额外设计转接法兰。设计思路围绕工业场景中框类、箱类工件的搬运、码垛、上下料需求展开，在保证夹持力足够的前提下尽可能压缩夹持器自身厚度与重量，避免与周边工装、输送线产生干涉，所有标准件均采用国标通用型号，如内六角螺丝、直线轴承、气缸安装件等，方便实际加工制作时直接采购标准件，缩短生产装配周期。模型装配过程中添加了实际的运动配合约束，可在软件中直接模拟夹指开合动作，验证开合行程与夹持范围，排查结构运动过程中是否存在干涉问题，为后续的工程出图、实物加工提供准确的三维数据支撑。
