电动汽车双单元格电池固定支架结构设计

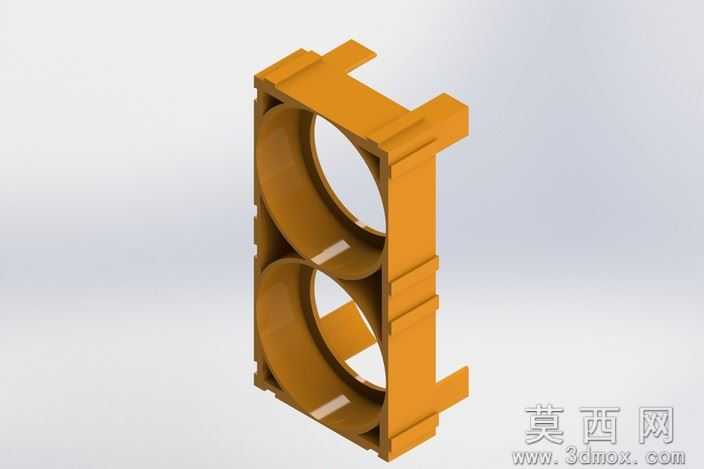

本作品为电动汽车动力电池组配套的双单元格电池固定支架，采用三维参数化建模方式完成整体结构设计，建模过程中优先保障结构的装配适配性与结构强度，针对40160S与40152S两种规格的圆柱型动力电池做了兼容适配设计。模型整体采用一体化框架式结构，主体设置上下两个同轴环形电池容纳腔，腔体边缘做了圆弧过渡处理，避免安装电池时刮损电池外层绝缘包膜，腔体侧壁预留多道镂空槽位，既可以减轻支架自身重量，也能为电池工作过程中产生的热量预留散热流通通道，降低电池组工作时的热量堆积风险。支架外侧设置多道定位卡榫与安装凸耳，凸耳上预留标准化装配卡位，可实现相邻支架之间的快速拼接组合，也能适配电池包内部的安装固定点位，无需额外定制转接件即可完成整组电池的排布固定。材质渲染阶段选用耐高低温、绝缘性能优异的工程塑料质感，表面做哑光磨砂处理，还原车用塑料零件的真实视觉效果，渲染过程中调整光影角度，清晰呈现支架的壁厚分布、卡位结构与镂空细节，直观展示各部分结构的衔接关系。设计过程中重点考量了电池安装后的限位稳定性，上下腔体的内径尺寸根据两种兼容电池的外径做了公差适配，既保证电池可以顺畅装入单元格，又能避免车辆行驶过程中电池出现晃动移位，支架侧边的加强筋结构沿着受力方向排布，提升整体抗冲击与抗形变能力，满足车用零部件的振动测试强度要求。整体建模逻辑遵循自上而下的设计思路，先确定电池包内的排布空间尺寸，再反向推导支架的外部轮廓与安装点位，最后细化内部腔体与卡位结构，所有结构特征均做了工艺可行性校验，符合注塑成型的生产工艺要求，无倒扣、壁厚不均等不利于量产的结构问题，可直接用于后续的结构验证与生产开模参考。
