三凸块互嵌式拼接定位结构件

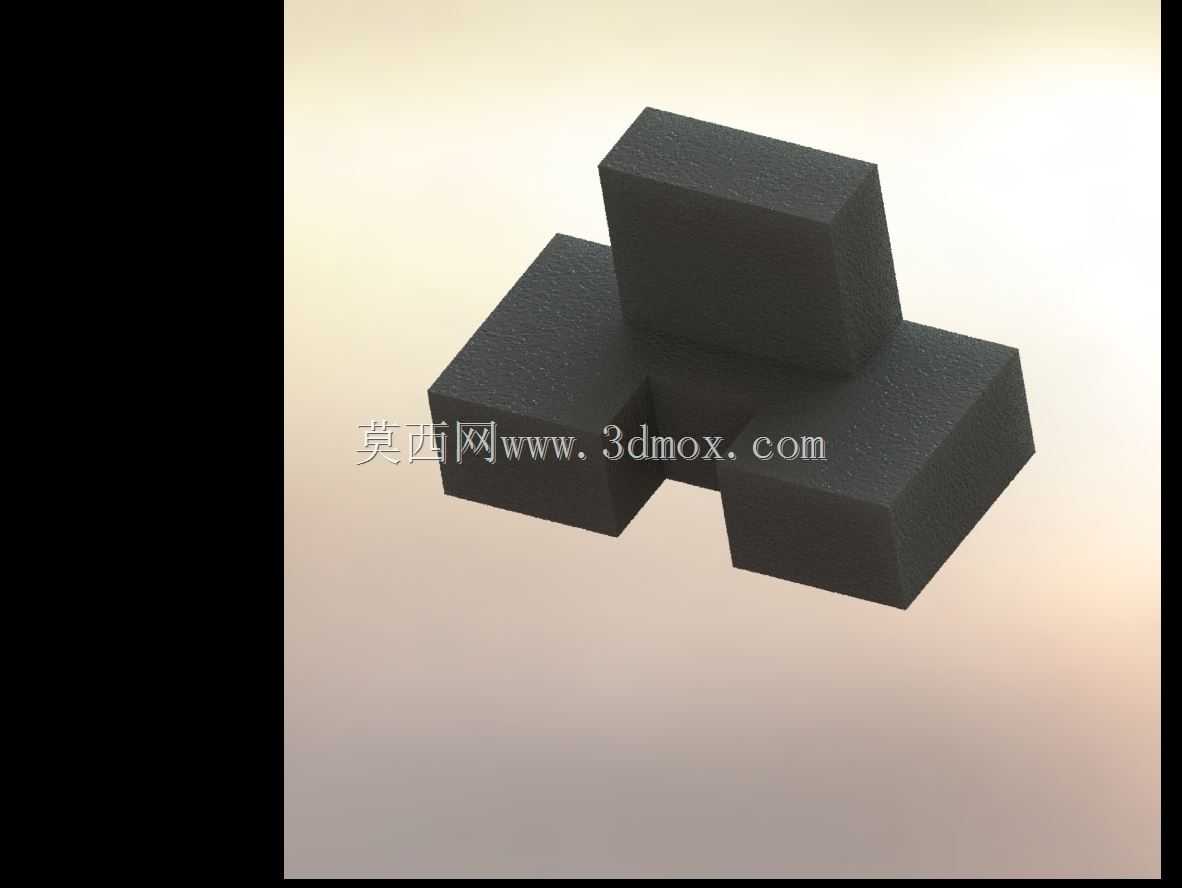

　　这类互嵌式块状结构件，在工装夹具定位、小型设备机架调平、模块化装配工位的场景中使用频率极高，很多做非标自动化的结构工程师在做工位治具的时候，都会优先考虑这类互锁拼接的块体结构，相比整块加工的大尺寸定位块，分体互嵌的结构能大幅降低整块材料的加工成本，也能根据现场的装配间隙灵活调整拼接的组合形式，不需要重新开料加工整块坯料。从结构本身来看，三个矩形块体采用中心缺口互嵌的拼接逻辑，中间的连接缺口做了等宽的尺寸匹配，三个块体嵌入后不会出现横向的窜动，竖直方向依靠块体自身的重力与接触面的静摩擦力保持位置稳定，不需要额外的紧固件就能实现初步的定位，在一些需要快速拆装换型的工装场景里，这种无紧固件的互嵌结构能把换型调整的时间压缩到原来的三分之一，

　　不需要反复拧动螺栓调整位置，直接挪动块体的拼接位置就能适配不同尺寸的工件支撑需求。设计这类结构的时候，首先要确认的是单个块体的承载面平面度要求，作为支撑定位用的块件，上表面的平面度公差需要控制在0.02mm以内，避免支撑工件的时候出现接触面虚位，导致工件定位偏移；其次是互嵌缺口的尺寸公差，缺口的宽度要比嵌入块的对应尺寸大0.03-0.05mm的间隙，这个间隙量既不会让拼接后出现过大的晃动量，也能保证现场装配的时候能顺利嵌入，不会因为加工误差导致块体卡滞无法拼接。外形尺寸上，这类块体的单块边长通常根据现场的支撑需求设定，常规的小工位用的块体单块长度在50-80mm区间，高度统一为30mm，互嵌缺口的深度为块体高度的二分之一，

　　这样三个块体拼接完成后上表面能保持完全齐平，不会出现高低差影响支撑效果；安装边界上，拼接完成后的整体占用平面尺寸为单块长度的两倍左右，布置的时候需要在安装基板上预留出至少10mm的周边调整空间，方便后期微调块体的位置，不需要挪动周边其他的工位元件。在实际的设备应用里，这类结构件除了做工装定位支撑，还能作为小型设备的减震垫基座，在块体底部粘贴防滑橡胶垫之后，三个互嵌的块体能分散设备运行时的振动载荷，相比整块的垫块，分体拼接的结构能阻断振动的连续传递路径，降低设备运行时的共振幅度，很多桌面型的小型加工设备、检测仪器的底部支撑都会采用类似的分体互嵌垫块结构，不需要在设备底座上打孔安装，直接放置在设备底部就能实现调平与减震的作用。

　　做三维建模的时候，这类结构的建模逻辑不需要做复杂的曲面特征，全部采用拉伸切除的命令就能完成，重点是要提前核算互嵌缺口的配合尺寸，在建模阶段就预留好装配间隙，不要做零对零的配合，否则实际加工出来的零件会因为加工公差、材料形变的问题无法顺利拼接；另外要注意块体的棱边做0.5mm的倒角处理，避免装配的时候锋利的棱边划伤操作人员，也能减少块体磕碰之后出现崩边的概率，延长零件的实际使用寿命。在材料选择上，常规车间工况下用45号钢做调质处理就能满足承载需求，如果是在有腐蚀介质的工位使用，可以换成尼龙或者POM材质的工程塑料块，重量更轻也不会锈蚀，拼接的逻辑和金属块完全一致，只需要根据材料的形变率适当调整配合间隙的大小，塑料件的配合间隙可以放大到0.1mm左右，避免温湿度变化导致材料膨胀出现卡滞。很多刚入行的结构工程师在做这类拼接块设计的时候，容易犯的错误是把互嵌缺口的位置做偏，导致三个块体拼接之后上表面不齐平，建模的时候需要以整体的中心为基准做对称的缺口特征，不要以单个块体的边线为基准做切除，否则累积误差会直接导致拼接后出现高低差，无法满足支撑定位的精度要求；另外还要注意块体的下表面要和上表面保持平行，平行度公差控制在0.02mm以内，否则放置在基板上之后会出现倾斜，支撑工件的时候会导致工件的定位基准偏移，影响后续的加工或者检测精度。
