塑料材质辐条式轻量化轮毂结构设计

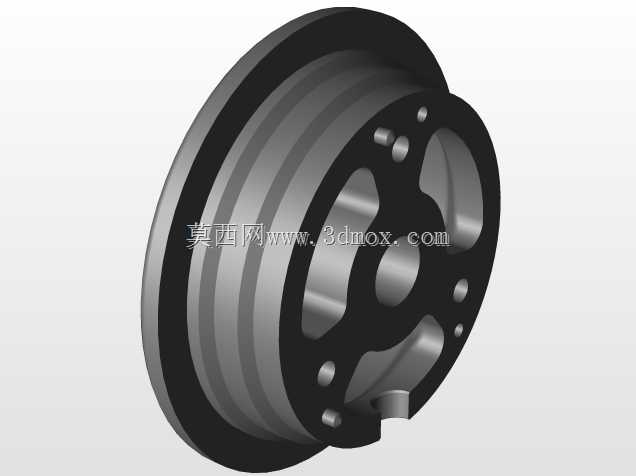

　　这款塑料轮毂的设计，最初是针对小型代步设备、低速输送线从动轮、儿童游乐设施行走轮这类低载荷、低转速的应用场景做的定向开发，区别于金属轮毂的重载定位，塑料材质的选用本身就是为了匹配场景里对自重控制、耐腐蚀、成型成本的核心需求。先从安装边界说起，中心的轴孔是整轮的装配基准，孔位的公差带按照基孔制H7级精度设计，适配常用的12mm、15mm直径的光轴或者带键槽的传动轴，轴孔周边做了3mm厚度的加强凸台，避免装配时压裂轴孔边缘，也能分散轴转动时传递到轮体的扭矩，防止长期运转出现轴孔松旷。围绕中心凸台均匀分布的三个安装沉孔，是用来固定端盖或者连接传动法兰的，沉孔深度刚好容纳M5内六角螺丝的头部，安装后螺丝头不会突出轮体侧面，避免和周边的支架、

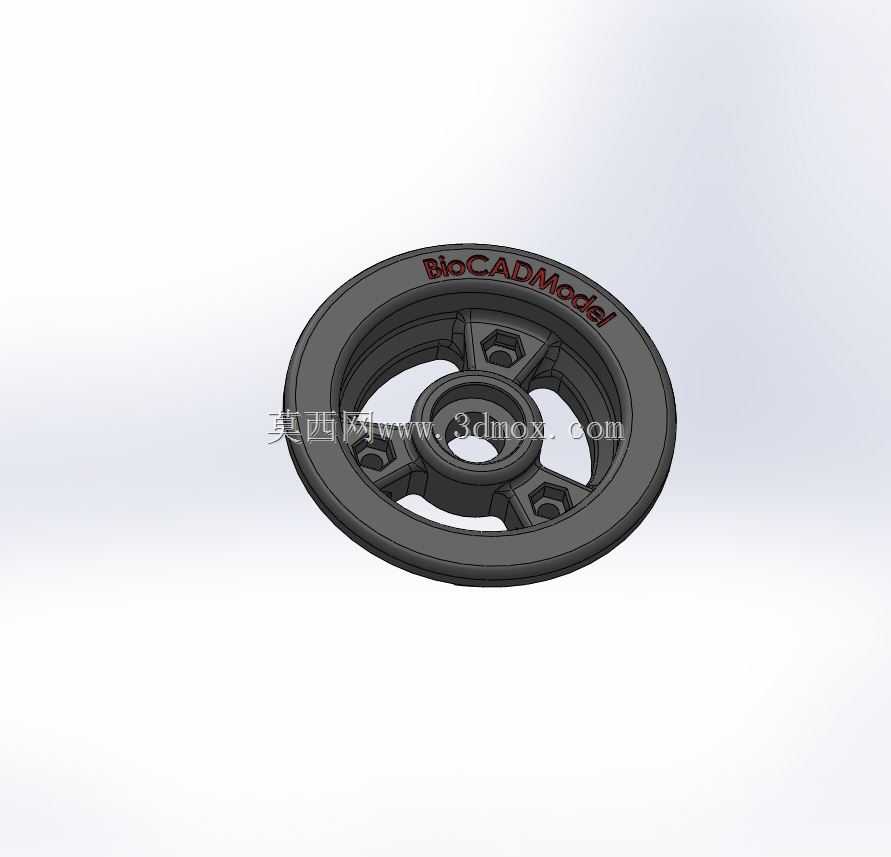

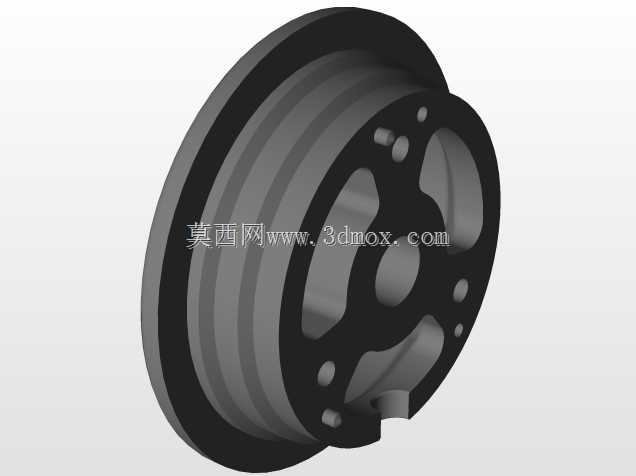

　　护板产生运动干涉，沉孔的位置度公差控制在0.1mm以内，保证装配后轮体的端面跳动量在允许范围内，不会出现运转偏摆。轮辐部分采用了三辐条的镂空结构，每根辐条的截面做了变厚度设计，靠近中心轮毂的位置厚度达到6mm，往外侧轮辋延伸的过程中逐渐过渡到4mm，这种渐变厚度的设计不是为了造型好看，而是通过应力仿真优化后的结果——轮体承受径向载荷的时候，应力集中点主要出现在辐条和中心轮毂的连接位置，加厚这个区域的同时，在辐条和轮辋的衔接处做R3的圆角过渡，能把峰值应力降低40%左右，避免长期受载出现辐条断裂。镂空的区域一方面是为了减重，整轮重量比同尺寸的实心塑料轮轻了近55%，另一方面也能在轮体运转的时候形成空气对流，

　　对于配套有轮毂电机或者刹车结构的场景，能带走部分工作热量，避免塑料材质长期处于高温环境加速老化。外侧的轮辋部分，内圈设计了标准的卡槽结构，可以适配常见的实心橡胶胎、充气胎或者聚氨酯包胶层，卡槽的深度是5mm，两侧的挡边高度一致，轮辋的圆柱面跳动公差控制在0.2mm以内，保证轮胎装配后不会出现跑偏、脱胎的问题。轮辋的外边缘做了1mm的倒角，装配轮胎的时候不会割伤轮胎的内圈密封层，尤其是充气胎的场景，能避免橡胶层被硬棱磨破出现慢漏气的问题。从实际使用的场景来看，这款轮毂可以直接替换很多小型设备上的原配塑料轮，比如小区里的自助售货机移动底轮、工厂里轻型物料推车的从动轮、儿童电动玩具车的驱动轮，还有自动化输送线上的从动托轮，

　　这些场景的载荷一般单轮不超过50kg，转速不超过300转/分钟，塑料材质的抗冲击性和耐疲劳性完全能满足使用需求，而且塑料本身不会像金属轮那样遇水生锈，在潮湿的户外场景或者有轻度腐蚀的车间环境里，使用寿命比普通钢制轮毂更长。设计的时候也考虑了注塑成型的工艺性，整个轮体的拔模斜度统一做了1.5度，辐条和轮辋的连接处没有尖锐的死角，注塑的时候不会出现缺胶、气泡的问题，成型后不需要做太多的后处理，只需要简单去除飞边就能直接装配使用，批量生产的成本比金属压铸或者机加工的轮毂低60%以上。另外轮体表面的标识区域做了0.2mm的下凹设计，后续可以直接在注塑模上刻字或者后期丝印品牌标识，不会因为长期摩擦导致标识磨损脱落。在做结构验证的时候，专门针对径向载荷做了疲劳测试，在单轮加载60kg的情况下，连续运转100小时没有出现辐条开裂、轴孔磨损的问题，端面跳动量的变化也在允许范围内，完全能满足目标场景的使用要求。安装的时候需要注意，轴孔和传动轴的配合不要采用过盈量过大的装配，一般间隙控制在0.02-0.05mm之间，通过顶丝或者键连接传递扭矩就可以，避免硬敲装配导致中心凸台开裂；如果是用在有一定冲击的场景，比如不平整路面的小型代步车，可以在轴孔位置压入一个铜质的衬套，进一步提升轴孔的耐磨性能，延长整轮的使用寿命。
