带安装支耳异形开孔钣金承托构件

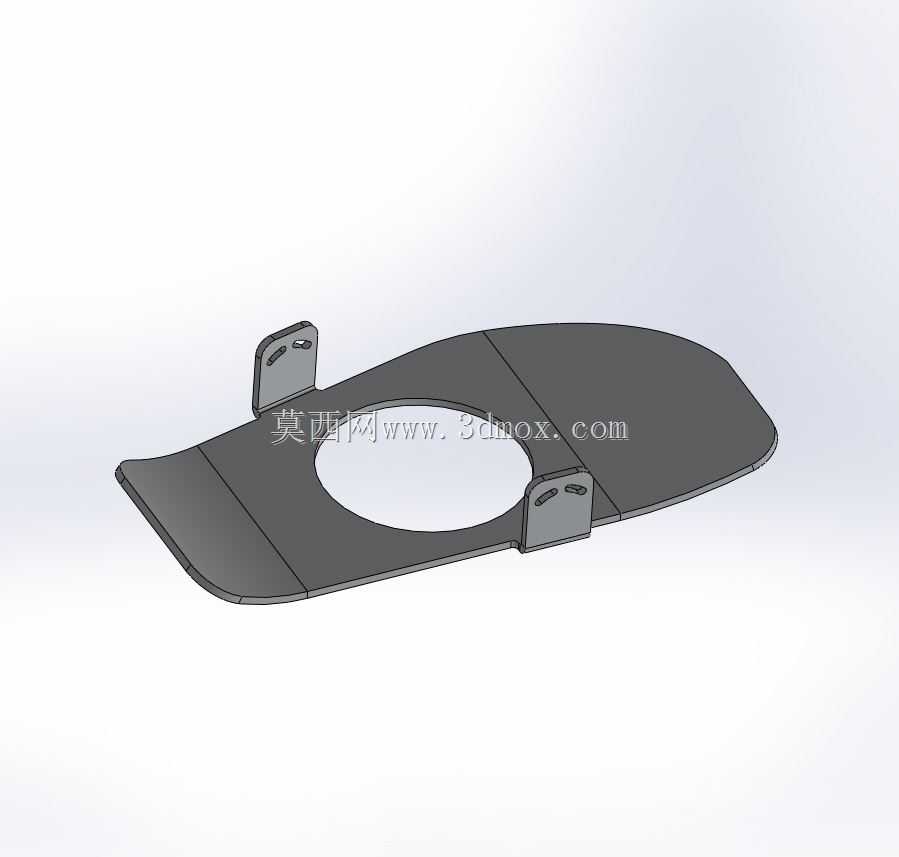

　　日常做非标设备结构设计时，这类带双侧安装支耳的异形钣金承托件，应用场景其实覆盖得很广，小到桌面检测设备的工件承托工位，大到轻型输送线的旁侧导向托板、小型工装的定位承载片，都能见到这类结构的身影。很多刚接触钣金设计的工程师容易把这类零件想的太简单，觉得就是一块裁了孔的弯板，实际落地的时候往往会在安装匹配、承重形变上出问题。先从实际用途说起，这个构件核心作用是为穿过中部开孔的柱状、筒状部件提供侧向承托与轴向定位，两个向上翻折的支耳是安装固定位，用来把整个托板锁固在设备的立式安装面上，板体本身的异形轮廓是匹配设备内部的避让空间做的，不是随便切的流线造型——做这类结构的时候，首先要核对的就是安装边界：两个支耳上的安装孔中心距必须和安装面的预埋螺柱间距完全匹配，孔位要留足螺栓穿入的操作空间，不能出现螺栓拧到一半被板体边缘挡住的情况，支耳的翻折高度要算准，要保证板体安装后和安装面之间留出足够的间隙，避免中部穿过的部件和安装面发生硬摩擦。

　　设计思路上，这类钣金件优先选1.5-2mm厚度的冷轧SPCC板材做基础料，要是用在有防腐要求的场景就换同厚度的304不锈钢板，整个零件尽量用一体折弯成型，减少焊接工序——毕竟焊接带来的热变形很难控制，两个支耳的折弯线要和板体的基准边平行，折弯角度严格控制在90度±0.5度的公差范围内，不然安装的时候会出现板体翘曲，和安装面贴合不严的问题。中部的开孔尺寸要比穿过的部件外径大0.8-1.2mm，这个间隙是留给装配公差和部件工作时的小幅窜动的，不能做的刚好和部件外径一致，不然装配的时候会卡滞，甚至因为部件的尺寸公差装不进去；但间隙也不能留太大，不然起不到定位承托的作用，部件工作时会在孔内晃荡，产生异响还会磨损接触面。板体的异形轮廓边缘全部要做R2以上的圆角过渡，不能留尖锐的直角边，一方面是避免钣金加工时出现应力集中，导致板体受力后从边角处开裂，另一方面也是生产装配时的安全要求，防止锋利的边角划伤操作人员。

　　从承重特性来说，这类平板式钣金承托件不需要承担太大的竖向载荷，主要承受的是穿过中部开孔部件带来的径向侧向力，所以两个支耳的位置设计很关键，要尽量把支耳布置在开孔的受力方向两侧，让支耳的折弯处直接承接传递过来的力，避免板体出现悬臂受力的情况——如果支耳位置偏了，板体长期受力后会在折弯处产生永久形变，导致整个构件倾斜，定位失效。板体的末端做了收窄的圆弧过渡，是为了避让设备内部相邻的管线或者其他运动部件，设计的时候要提前在装配体里做干涉检查，保证板体安装后，在设备的全行程运动范围内，都不会和周边零件发生剐蹭。另外这类钣金件的折弯处要留合适的折弯止裂槽，不然折弯的时候板材会在弯角处出现撕裂或者鼓包，影响外观和结构强度，止裂槽的宽度一般和板材厚度一致，深度要超过折弯半径1mm左右，保证折弯后弯角处平整。表面处理的话，冷轧板材质的话做静电喷塑处理，厚度控制在60-80μm，颜色匹配设备整体的配色即可，不锈钢材质的话做拉丝钝化处理，提升抗锈蚀能力，不需要额外做涂装。实际建模的时候，要把钣金的K因子设置准确，对应所选板材的厚度和折弯半径调整展开尺寸，保证加工出来的零件折弯后尺寸和设计值一致，不要等加工完才发现安装孔位偏了、轮廓尺寸不对，耽误装配进度。这类零件虽然结构不复杂，但作为设备里的定位承托构件，尺寸精度和形位公差直接影响配套部件的运行稳定性，设计时每一处尺寸、每一个折弯角度都要结合实际装配场景核对，不能想当然画个大概形状就出图。
