带铰接孔槽型安装连接机械零件

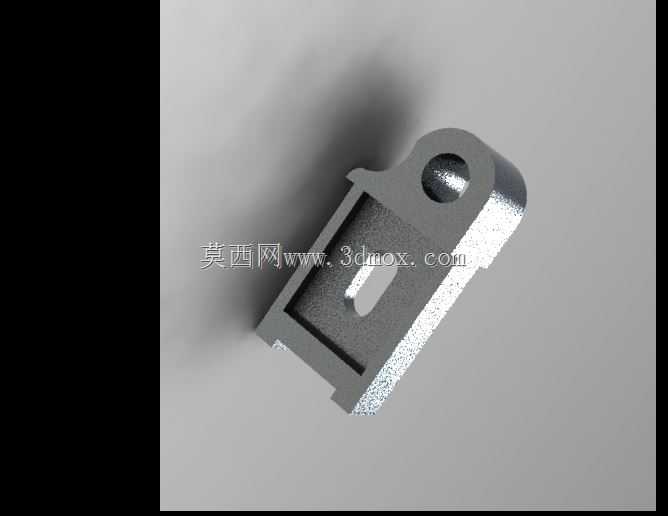

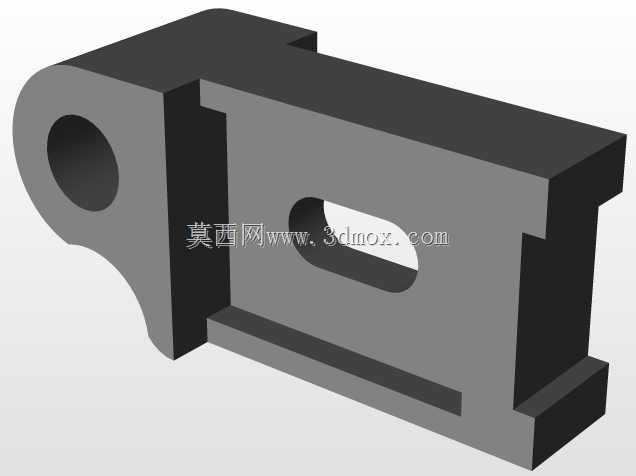

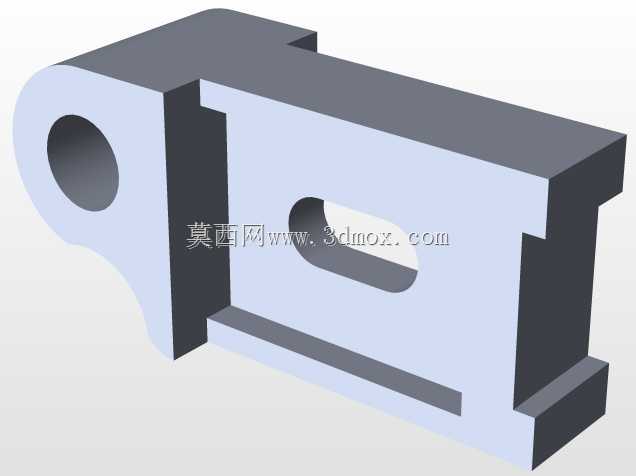

　　这类带顶部铰接通孔、主体带限位槽的块状连接零件，在轻工自动化输送线、小型工装夹具的定位模组里应用十分广泛，很多时候会作为摆臂组件的铰接基座，或是直线滑动单元的行程限位块来使用。实际设备运行中，零件顶部的通孔用来穿装铰接销轴，和摆臂、连杆类活动构件形成转动副，主体的凹槽结构一方面用来嵌装滑动导条，给往复运动的构件提供侧向限位，另一方面凹槽的侧壁可以承受活动构件传递的侧向载荷，避免铰接部位受额外的弯矩作用。从结构设计的角度来看，这类零件的外形没有多余的冗余结构，整体采用等壁厚的块状构型，顶部的铰接孔做了局部加厚处理，因为铰接位置是整个零件应力集中最明显的区域，工作过程中会持续承受交变的拉压载荷，局部加厚可以在不增加整体重量的前提下，

　　提升铰接部位的结构强度，避免长期运行出现孔位变形、开裂的问题。零件主体的凹槽深度和宽度需要和配套的滑动导条做公差配合，通常凹槽的宽度公差取H7级别，和导条形成间隙配合，保证滑动过程无卡滞，同时凹槽的底面平面度需要控制在0.02mm以内，避免导条安装后出现翘曲，影响滑动精度。零件的安装边界需要结合实际安装工位的空间来确定，通常这类零件的底部会设置两个沉头安装孔，用来穿装内六角螺栓将零件固定在设备的安装基板上，安装时需要保证铰接孔的轴线和安装基板的平面平行度误差不超过0.03mm，否则会导致铰接的摆臂出现转动卡滞，加剧销轴和孔位的磨损。在实际选型适配的时候，需要先核算铰接部位的承载能力，根据设备运行时摆臂传递的最大载荷，

　　确认铰接孔的直径、孔位周边的壁厚是否满足强度要求，同时要核对凹槽的尺寸和配套导条的匹配度，避免出现安装干涉。这类零件的棱边都做了0.5mm的倒角处理，一方面是去除机加工产生的毛刺，避免安装时划伤操作人员，另一方面可以减少应力集中，提升零件的疲劳寿命。在三维建模过程中，这类零件需要重点关注铰接孔和凹槽的位置公差，建模时要保证孔的轴线和凹槽的对称中心面重合，避免实际加工后出现位置偏差，导致装配时无法和配套构件适配。很多小型非标设备里，这类零件还会根据实际工况做结构调整，比如在铰接孔内镶嵌铜套来提升耐磨性能，或是在凹槽侧壁加装顶丝来调整导条的间隙，适配不同的运行精度要求。实际生产中这类零件通常采用45号钢加工制作，

　　表面做发黑处理提升防锈能力，部分有轻量化需求的场合也会采用铝合金6061材质加工，表面做阳极氧化处理提升耐磨性能。需要注意的是，零件安装时螺栓的预紧力要控制在合理范围，避免预紧力过大导致零件主体出现变形，影响凹槽的尺寸精度，铰接销轴装配时要涂抹润滑脂，减少转动过程中的磨损，延长零件的使用寿命。
