汽车差速器用锥齿驱动齿圈结构设计

　　在乘用车辆、商用载货车辆的底盘传动系统中，差速器是保障两侧驱动轮可按不同转速滚动、避免轮胎拖滑磨损的核心部件，而驱动齿圈作为差速器总成的动力输入构件，直接承接主减速器小齿轮传递的扭矩，是动力从传动轴传递到半轴、最终驱动车轮转动的关键传力零件。日常车辆行驶过程中，不管是铺装路面直线行驶，还是非铺装路面转弯、坑洼路面单侧车轮打滑的工况，驱动齿圈都要持续承受交变冲击载荷，齿面接触强度、齿根弯曲强度的设计冗余直接决定了差速器总成的使用寿命，很多重载车辆差速器故障都源于齿圈啮合间隙不当、齿面硬度不足导致的打齿、点蚀问题。

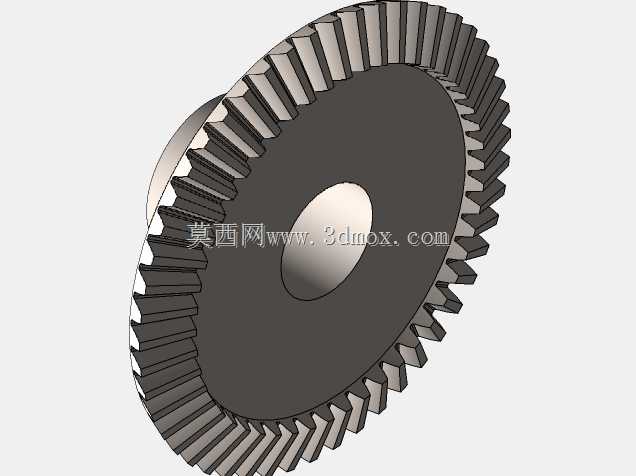

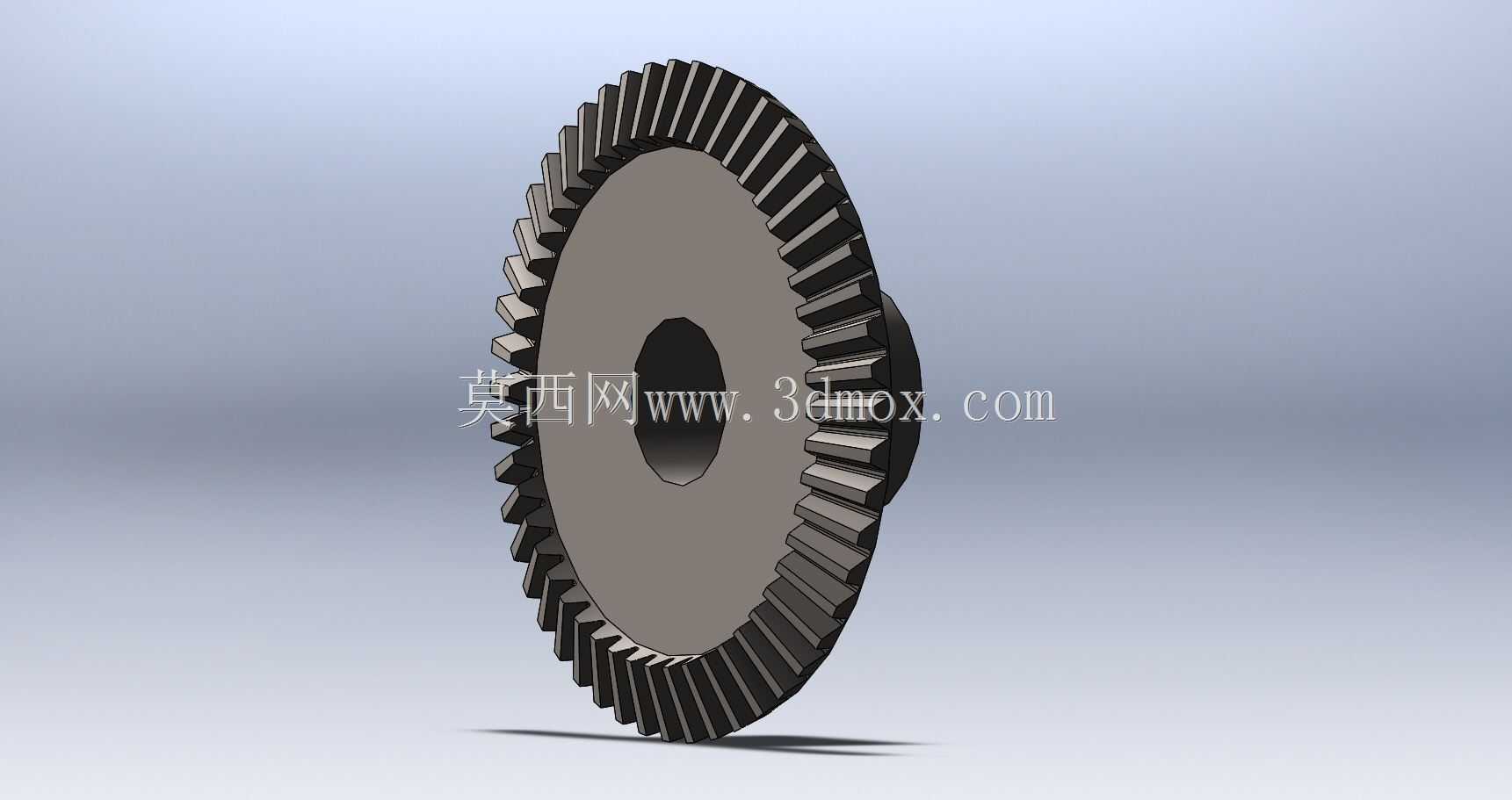

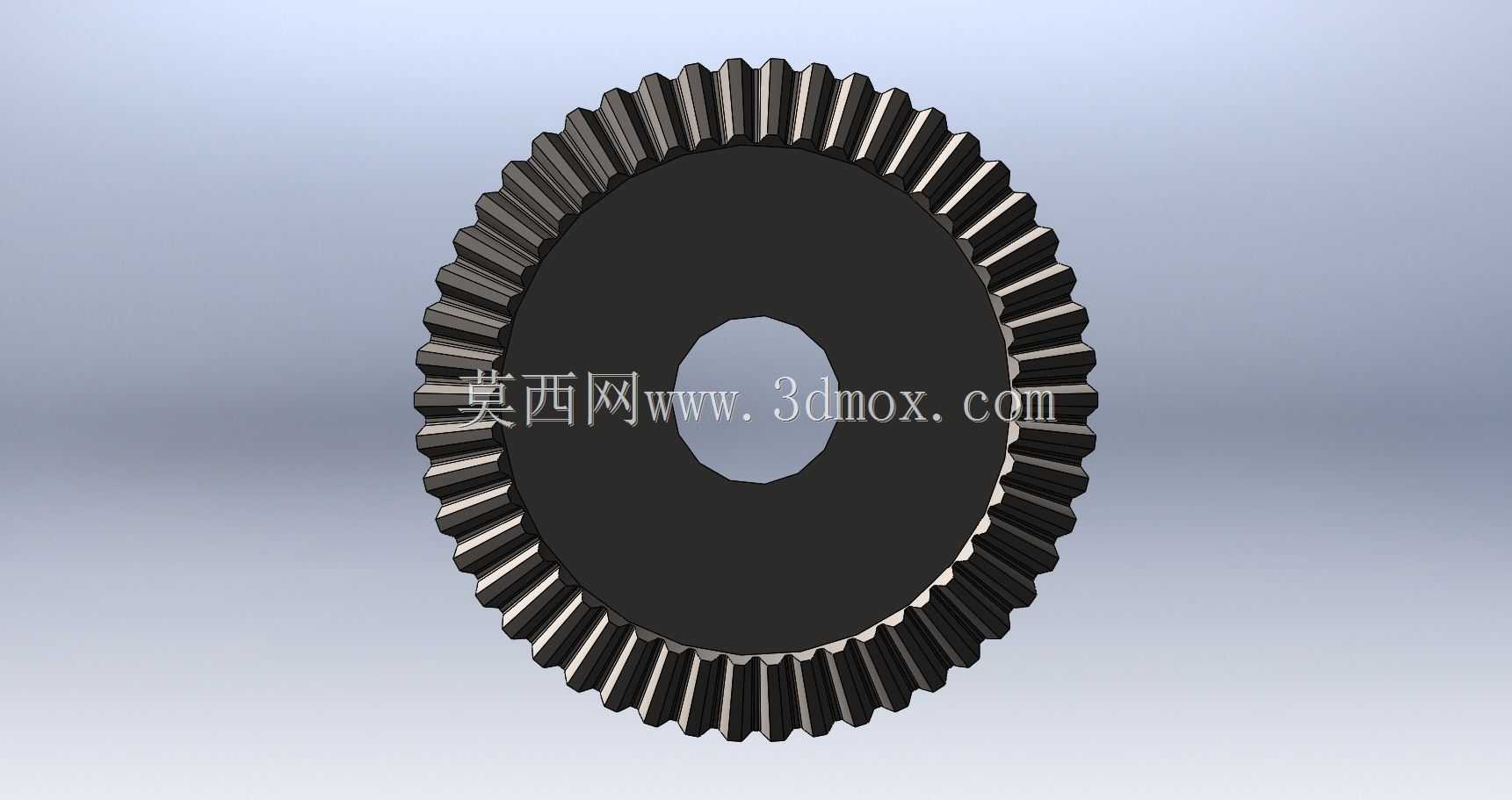

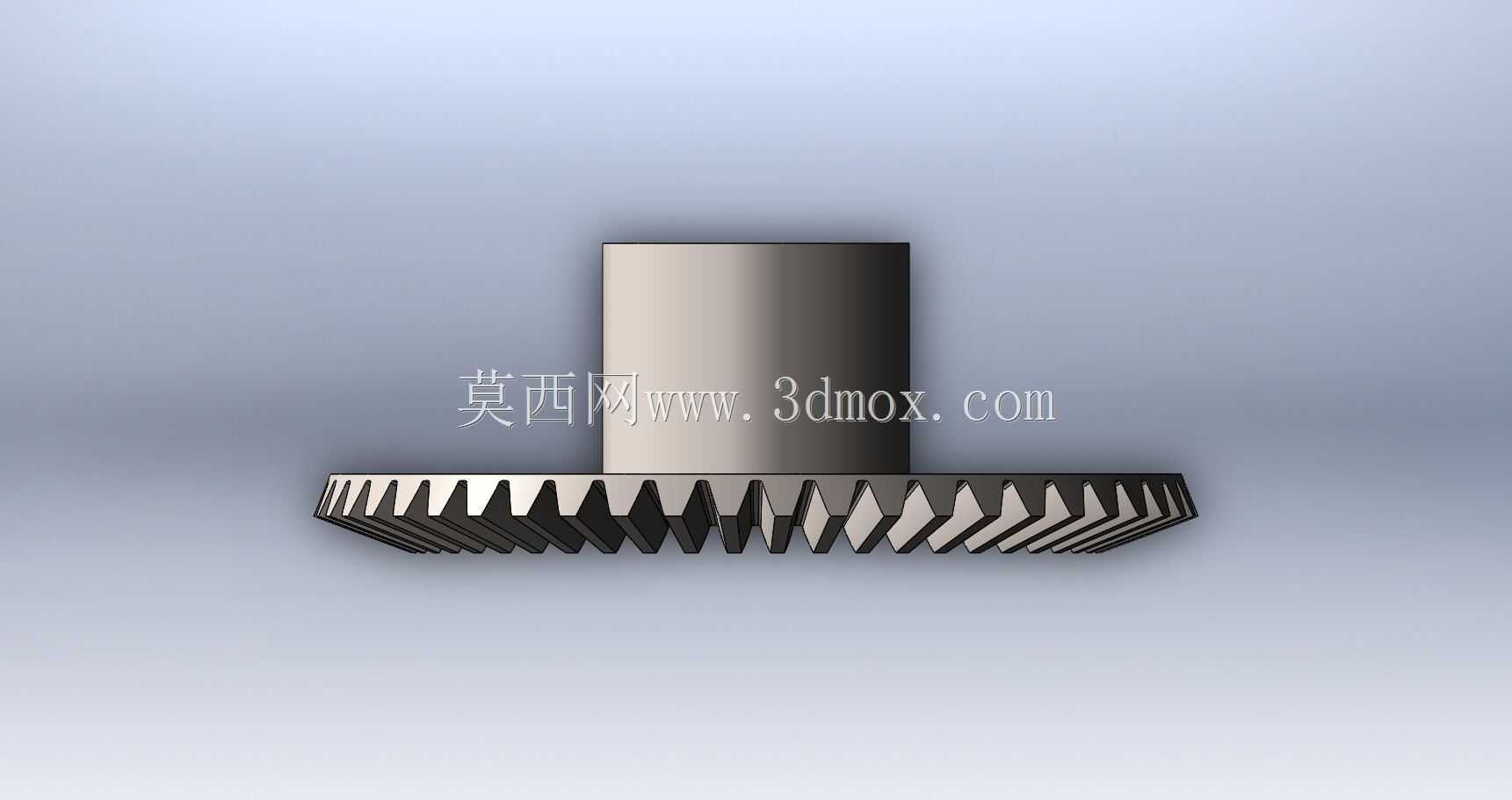

　　从结构设计逻辑来看，这款驱动齿圈采用直齿锥齿轮的齿形结构，区别于螺旋锥齿轮的啮合特性，直齿伞齿结构加工工艺更成熟，装配调整难度更低，适合中小扭矩的经济型乘用车、低速工程车辆的差速器配置。齿圈整体为盘类结构，中心设置阶梯安装孔，用于和差速器壳体的定位轴颈配合，保证齿圈与差速器壳的同轴度，避免运转过程中出现径向跳动导致啮合异响；齿圈背面设置定位凸台，装配时可与差速器壳的端面贴合，承受轴向啮合分力，避免螺栓受剪。齿部参数设计时，需要匹配配对小齿轮的模数、压力角、分锥角，保证啮合重合度处于合理区间，既不能因为重合度过小导致传动冲击大、噪音高，也不能因为重合度过大导致齿根厚度不足、弯曲强度下降。

　　实际建模过程中，齿形的生成是核心难点，不能采用简化的直齿拉伸结构，需要按照锥齿轮的背锥展开原理，先绘制当量齿轮的渐开线齿廓，再沿分锥母线方向扫描生成齿形，保证每个轮齿的齿厚从大端到小端均匀过渡，齿顶间隙沿齿长方向保持一致。很多新手建模时容易忽略锥齿轮的齿向收缩特性，直接用大端齿形拉伸成等厚轮齿，不仅和实际加工零件不符，做运动仿真时也会出现啮合干涉，无法验证传动间隙是否合理。齿圈的安装孔位分布需要和差速器壳体的连接螺栓孔一一对应，孔位的位置度公差要控制在合理范围，装配时采用对角拧紧的方式，避免齿圈安装后出现端面跳动，导致啮合印痕偏斜，加速齿面磨损。

　　从安装边界来看，齿圈的最大外径需要匹配差速器壳的安装空间，不能和桥壳内壁发生运动干涉，尤其是车辆颠簸时桥壳会产生轻微形变，设计时要预留足够的安全间隙；齿圈的轴向厚度要匹配主减速器腔的安装尺寸，保证配对小齿轮和齿圈的啮合印痕处于齿面中部，这一点在主减速器装配调整时至关重要，啮合印痕偏到大端会导致齿根应力集中，偏到小端则容易出现齿顶崩边。日常做差速器总成设计时，通常会先确定驱动齿圈的分度圆直径、齿宽参数，再反向推导差速器壳的外形尺寸、主减速器腔的空间布局，齿圈的参数是整个主减差速器设计的核心基准之一。

　　在实际应用场景中，这类驱动齿圈除了用于传统燃油车的后桥差速器，也广泛应用于电动三轮车、低速电动四轮车的传动桥，部分小型工程机械的行走机构差速器也会采用同结构的齿圈，只是根据传递扭矩的大小调整模数、齿宽参数。做三维建模时，除了准确还原齿形、安装孔、定位凸台的结构，还要注意齿根过渡圆角的处理，实际加工时齿根不会是尖锐直角，会保留一定的圆角来降低应力集中，建模时如果忽略这个细节，后续做有限元强度分析时，齿根位置的应力结果会比实际值偏大很多，无法指导结构优化。另外，齿圈的端面、安装孔的粗糙度要求也需要在模型的工程图模块中明确标注，配合面的粗糙度直接影响装配定位精度，非配合面则可以适当降低要求，平衡加工成本和使用性能。
