机械基础练习用异形支撑座结构

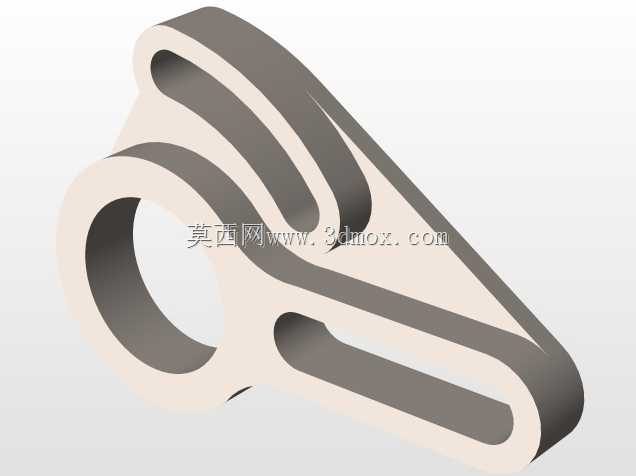

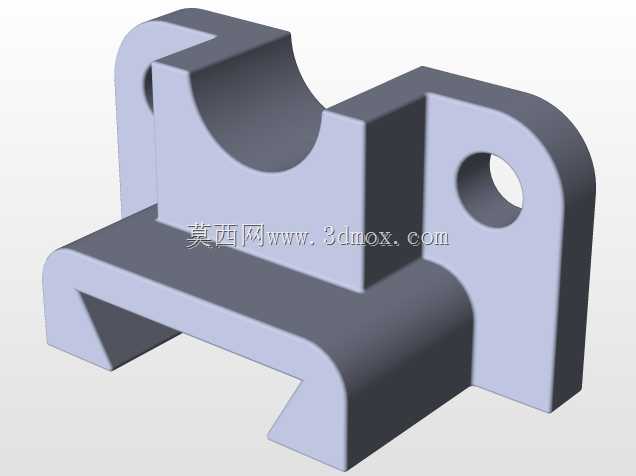

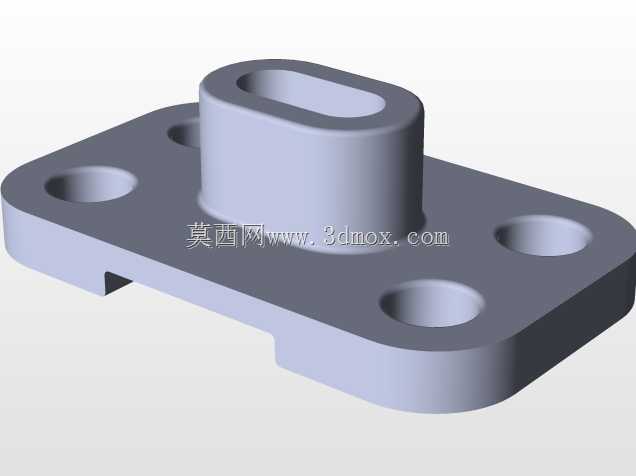

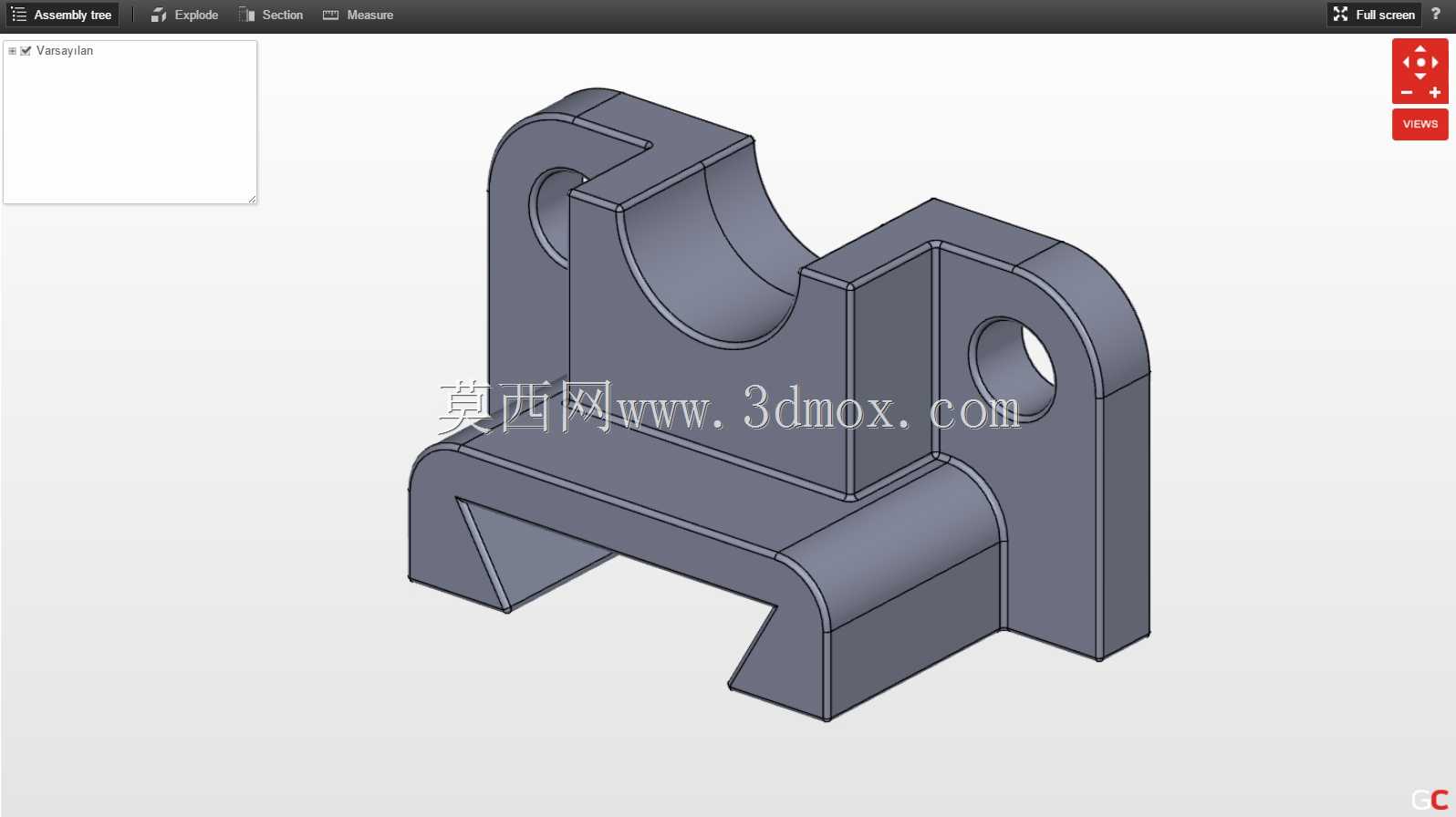

　　该零件属于机械结构类基础支撑构件，整体采用一体化铸造成型后机加工的工艺路线设计，主体结构包含上部半圆弧夹持槽、侧部带孔安装耳板、下部卡接式支撑脚三个核心功能段，各段之间通过圆弧过渡与加强筋连接，避免应力集中导致的结构失效。上部半圆弧槽的内径尺寸适配常规直径的圆轴类工件，槽面设计有0.2mm的加工余量预留，可根据实际装配需求进行精镗或刮研处理，保证与轴类零件的配合面接触率不低于70%，槽体两侧的凸起挡边可限制轴件的轴向窜动，挡边高度为槽深的1/3，既保证限位强度又不会干涉轴上配套零件的安装。侧部的两个安装耳板分别位于零件左右两侧，耳板上的通孔为同轴设计，孔位公差带选用H7级，可穿装螺栓或定位销实现零件与相邻机架的侧向固定，

　　耳板与主体连接处设置了三角形加强筋，筋板厚度为主体壁厚的0.8倍，可有效抵消耳板受侧向拉力时产生的形变，避免耳板根部断裂。下部的两个卡接式支撑脚为对称布局，脚端的卡槽角度为90度，可直接卡装在对应规格的型材导轨或工作台T型槽边上，卡槽的接触面设计有1:50的斜度，装配时可实现自动找正，无需额外调整定位，支撑脚的底面与上部圆弧槽的中心平行度公差控制在0.05mm以内，保证安装后轴件的水平度符合传动要求。从实际应用场景来看，这类零件多用于教学实训场景下的装配练习、测绘练习以及三维建模基础训练，也可作为小型非标设备中传动轴的临时支撑座使用，在轻工自动化生产线的物料导向机构、小型试验台的工件夹持机构中也能见到同类型结构的应用。

　　设计过程中优先考虑了结构的易加工性，所有外轮廓的圆角半径统一为R3和R5两种规格，减少加工时的换刀次数，零件的壁厚整体保持均匀，最薄处不小于5mm，最厚处不超过12mm，避免铸造时出现缩孔、冷隔等缺陷，同时也降低了铣削加工时的震颤问题。安装边界方面，零件整体的最大外轮廓尺寸控制在120mm80mm90mm范围内，侧向安装孔的中心距为65mm，下部卡槽的宽度适配40mm规格的工业铝型材，安装时所需的操作空间仅需在零件外侧预留20mm的扳手操作空间即可，无需额外的大型工装辅助，单人即可完成装配作业。结构上没有复杂的曲面特征，所有特征均可通过拉伸、切除、圆角等基础建模命令完成，非常适合刚接触三维建模的工程类学生练习特征建模的逻辑，

　　理解零件从功能需求到结构落地的设计思路，也能帮助初学者掌握形位公差、加工余量预留等实际工程中必须考虑的设计要点，避免出现只追求外观造型而忽略加工可行性、装配合理性的问题。在实际选型使用时，若用于承载较大载荷的工况，可将材质从默认的HT200铸铁更换为45号钢调制处理，同时将耳板厚度增加2mm，支撑脚的卡槽接触面增加防滑纹处理，即可适配更大载荷的支撑需求，若用于轻量化的教学演示场景，也可采用3D打印的方式制作样件，验证装配关系后再进行金属件的加工，降低试制成本。
