平行轴传动正齿轮组件结构设计

　　在各类需要定传动比平行轴动力传递的工业场景中，这类正齿轮组件是应用最广泛的基础传动零件之一，从常规的轻工输送线动力端、小型机床进给机构，到农用机械的动力分配单元、自动化设备的同步传动工位，都能见到这类结构的应用。不同于斜齿轮会产生轴向分力的特性，这类直齿结构的正齿轮在啮合过程中，轮齿受力方向完全沿径向与周向分布，不需要额外设置承受轴向力的轴承结构，能大幅简化支撑端的设计复杂度，尤其适合中低速、载荷平稳的传动工位，在安装空间受限、无法布置轴向限位结构的紧凑设备腔体内，这类齿轮的适配性优势十分突出。

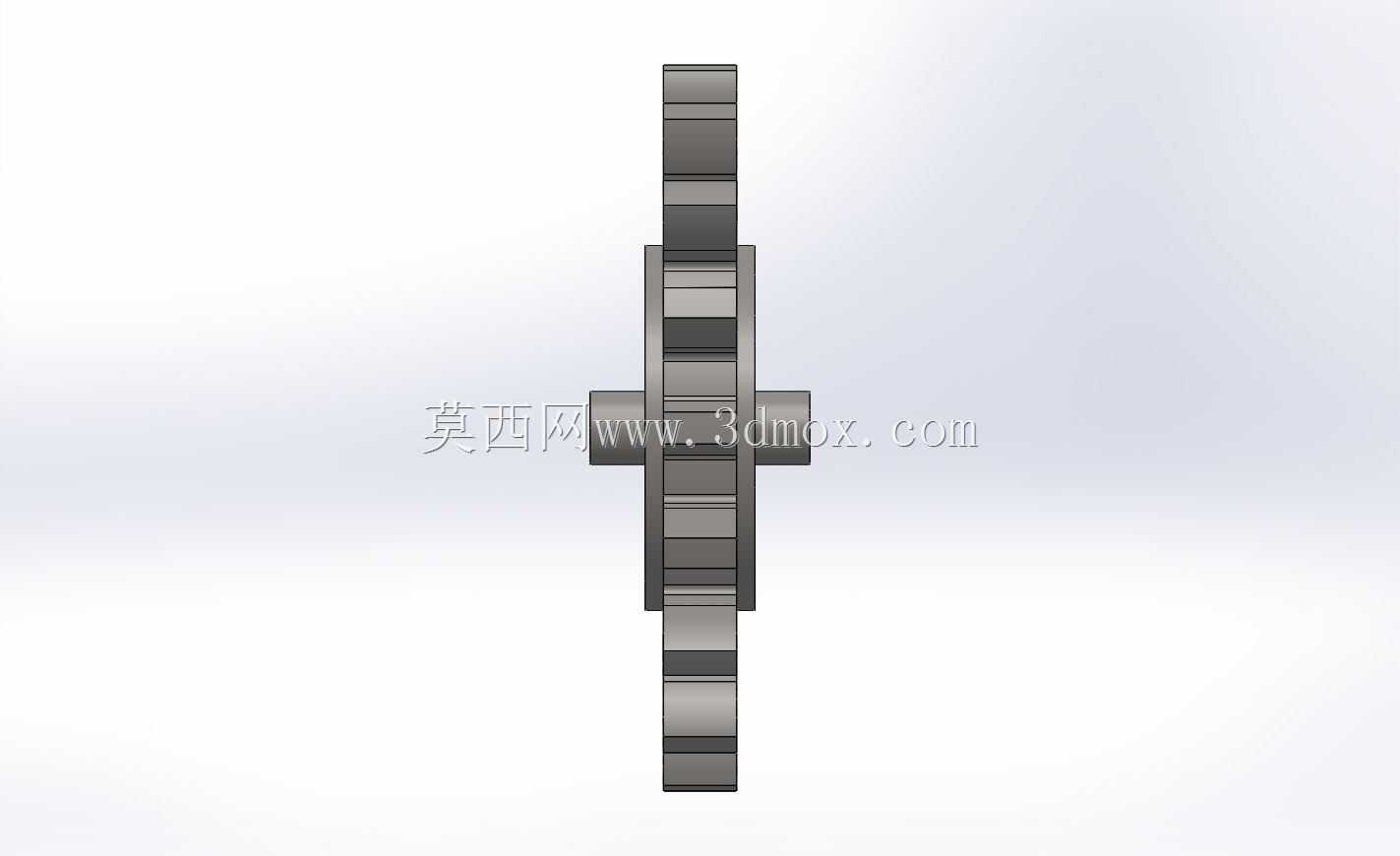

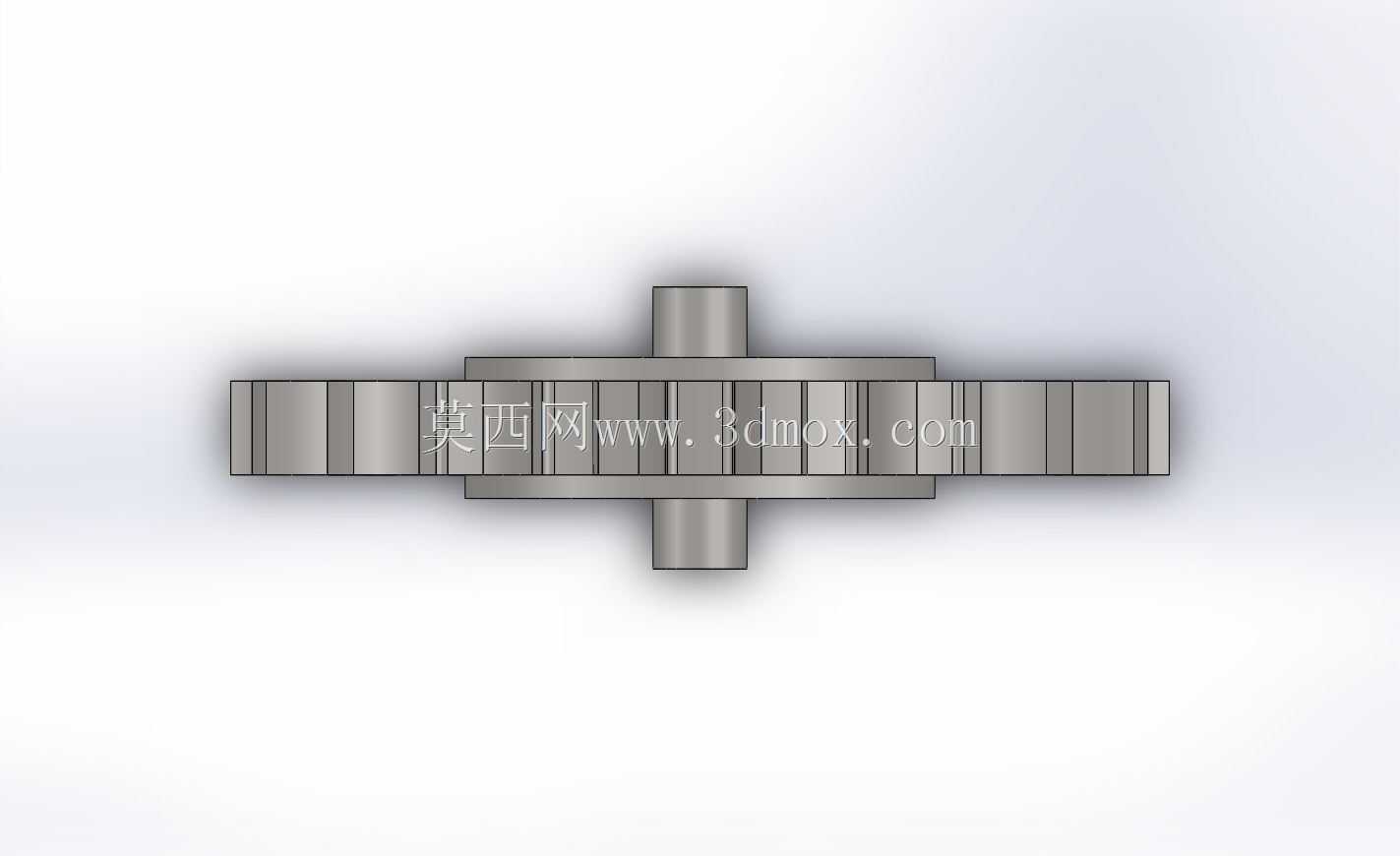

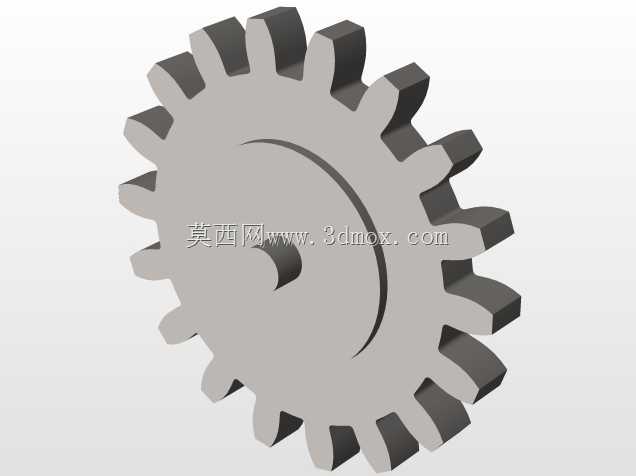

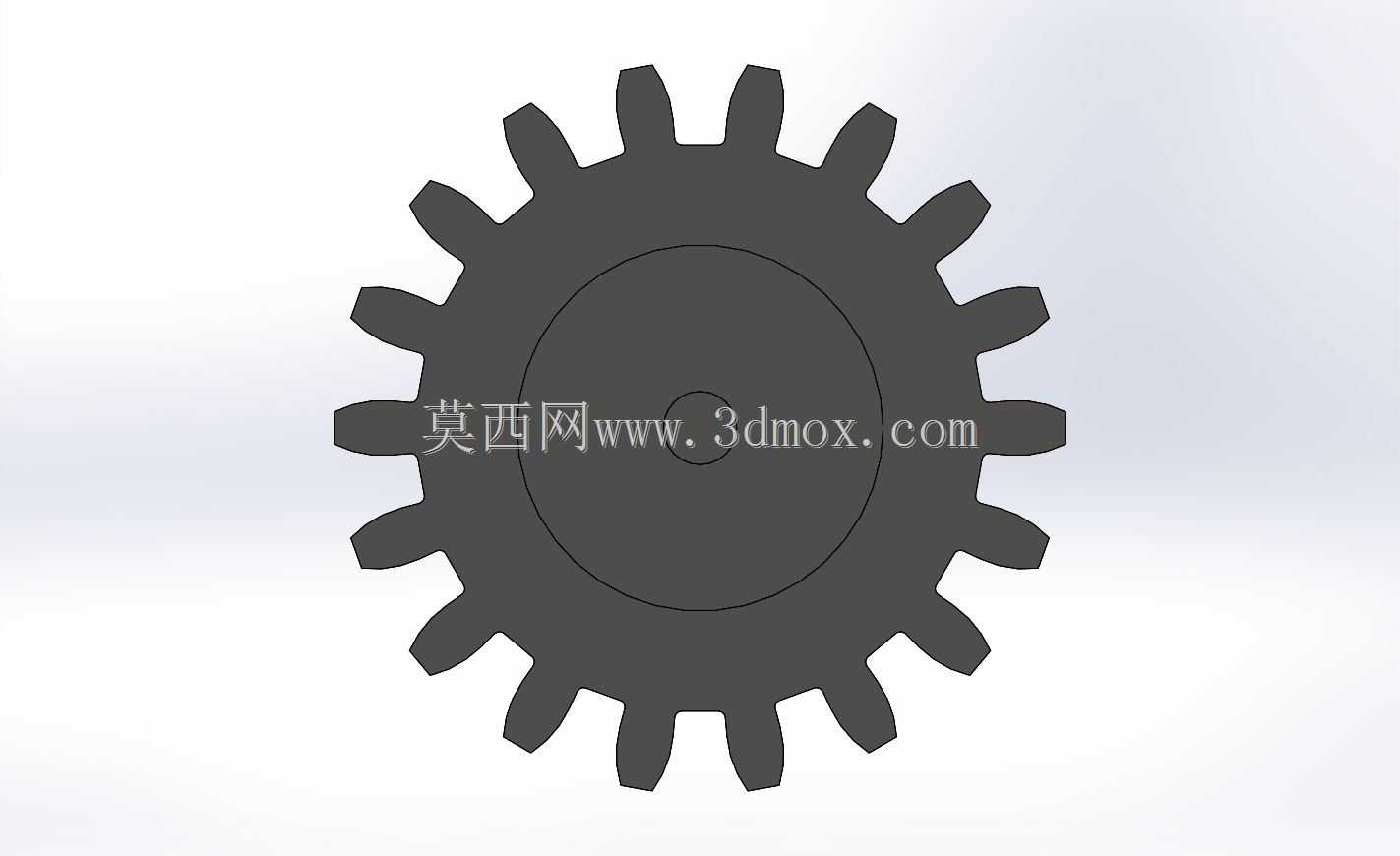

　　从实际功能特性来看，这套带安装轴的正齿轮组件，轮齿采用标准渐开线齿形设计，啮合过程中重合度满足常规平稳传动要求，传动过程中不会产生轴向窜动的附加载荷，支撑轴与齿轮本体采用同轴一体式结构设计，省去了额外的键连接装配环节，能避免键连接带来的间隙回差，在需要正反转频繁切换的传动工位，这种一体式结构能有效降低传动冲击，减少连接部位的磨损。轮齿的齿宽经过匹配载荷的核算，既保证足够的齿面接触强度，又不会因为齿宽过大导致轮齿受载不均，在额定载荷工况下，齿面接触应力与齿根弯曲应力都能满足长期运行的强度要求，不会出现过早的点蚀或者断齿问题。

　　设计过程中首先要明确的是安装边界尺寸，齿轮的齿顶圆直径决定了传动腔体内需要预留的径向避让空间，两端伸出的支撑轴轴径要匹配安装位的轴承内孔尺寸，轴段的长度要对应腔体内两侧轴承座的安装间距，轴端的倒角尺寸要满足轴承压装的导向要求，避免装配过程中刮伤轴承内圈。轮齿部分的参数匹配是设计核心，模数选型要结合传递扭矩、中心距要求综合确定，齿数选择要兼顾传动比要求与避免根切的最小齿数限制，齿顶高系数、顶隙系数采用标准值，保证和配对齿轮啮合时的顶隙符合规范，不会出现卡齿或者润滑脂储存空间不足的问题。齿轮端面与轴肩的定位尺寸要精准，保证装配后齿轮的啮合宽度完全覆盖配对齿轮的齿宽，不会出现偏载啮合的情况。

　　实际应用选型时，要注意这类正齿轮的适用转速区间，因为直齿啮合是沿齿宽方向同时进入啮合，高速工况下会产生一定的啮合冲击与噪声，所以更适合转速不超过1500r/min的中低速传动场景，如果是高速重载工况则需要考虑斜齿轮或者人字齿轮结构。安装过程中要保证两根平行轴的平行度公差在允许范围内，轴的平行度超差会导致轮齿仅在一端接触，造成局部载荷过大，加速齿面磨损，严重时甚至会出现轮齿断裂的问题。啮合侧隙的调整也要符合设计要求，侧隙过小会导致轮齿啮合卡滞，润滑脂无法进入啮合面，加剧磨损；侧隙过大则会导致传动回差过大，在需要精准传动比的工位会影响定位精度。

　　日常运维层面，这类开式或者半开式安装的正齿轮，要定期在齿面涂抹润滑脂，减少齿面的直接摩擦磨损，定期检查轮齿表面的磨损情况，如果出现齿面点蚀面积超过允许值、齿根出现裂纹、轮齿磨损量超过齿厚的允许阈值时，要及时更换齿轮，避免故障扩大影响整套设备的运行。在一些有粉尘的作业场景中，最好给齿轮组件加装简易的防护外罩，避免硬质粉尘颗粒进入啮合面，造成齿面的磨粒磨损，缩短零件的使用寿命。这套结构的设计没有多余的复杂特征，所有尺寸都围绕实际安装与传动需求设置，既满足强度要求，又控制了零件的整体重量，加工工艺性好，采用常规的滚齿工艺就能完成轮齿加工，轴段部分采用普通车削即可达到尺寸精度要求，不需要特殊的加工设备，适合批量生产应用，能有效降低设备的生产制造成本。
