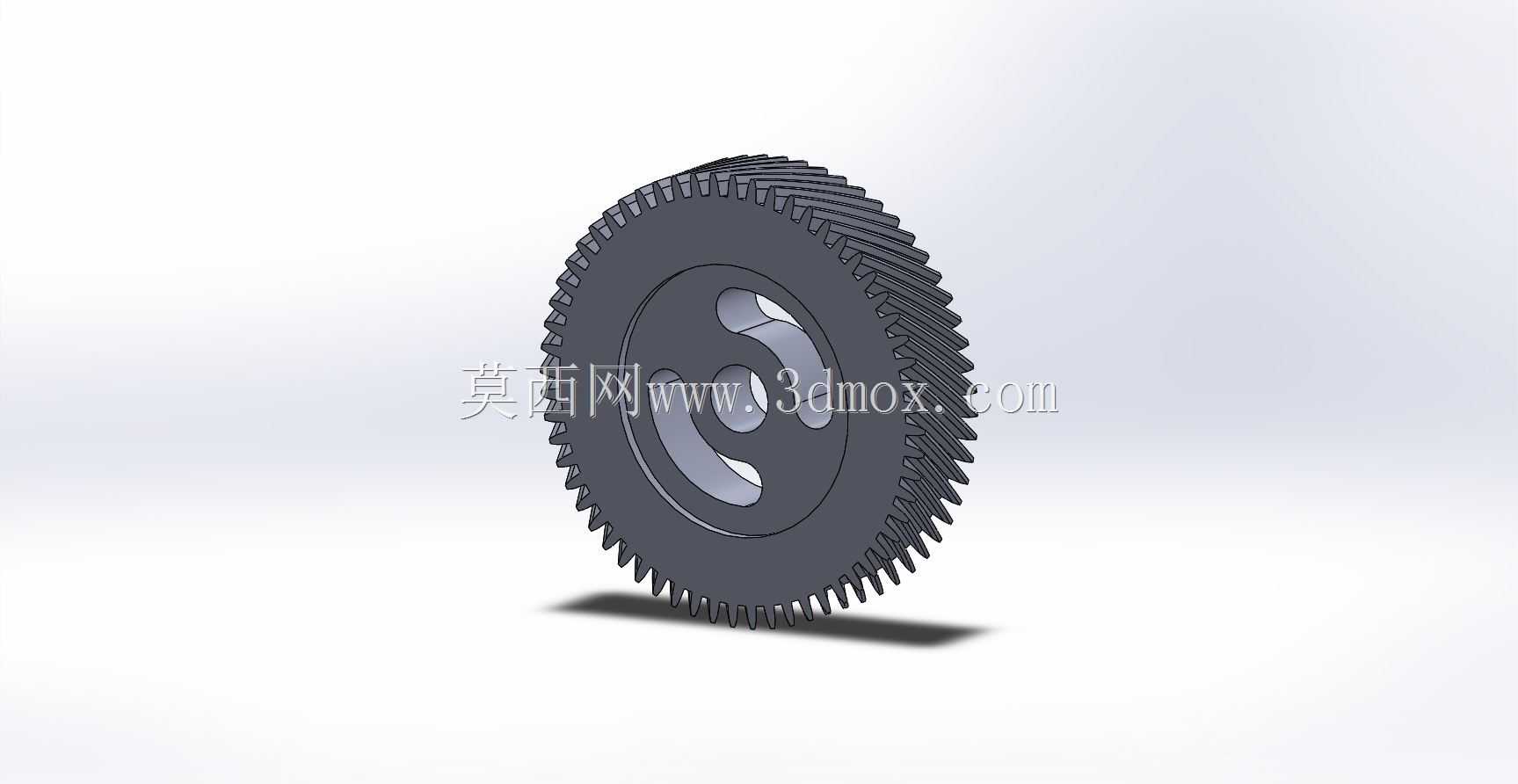

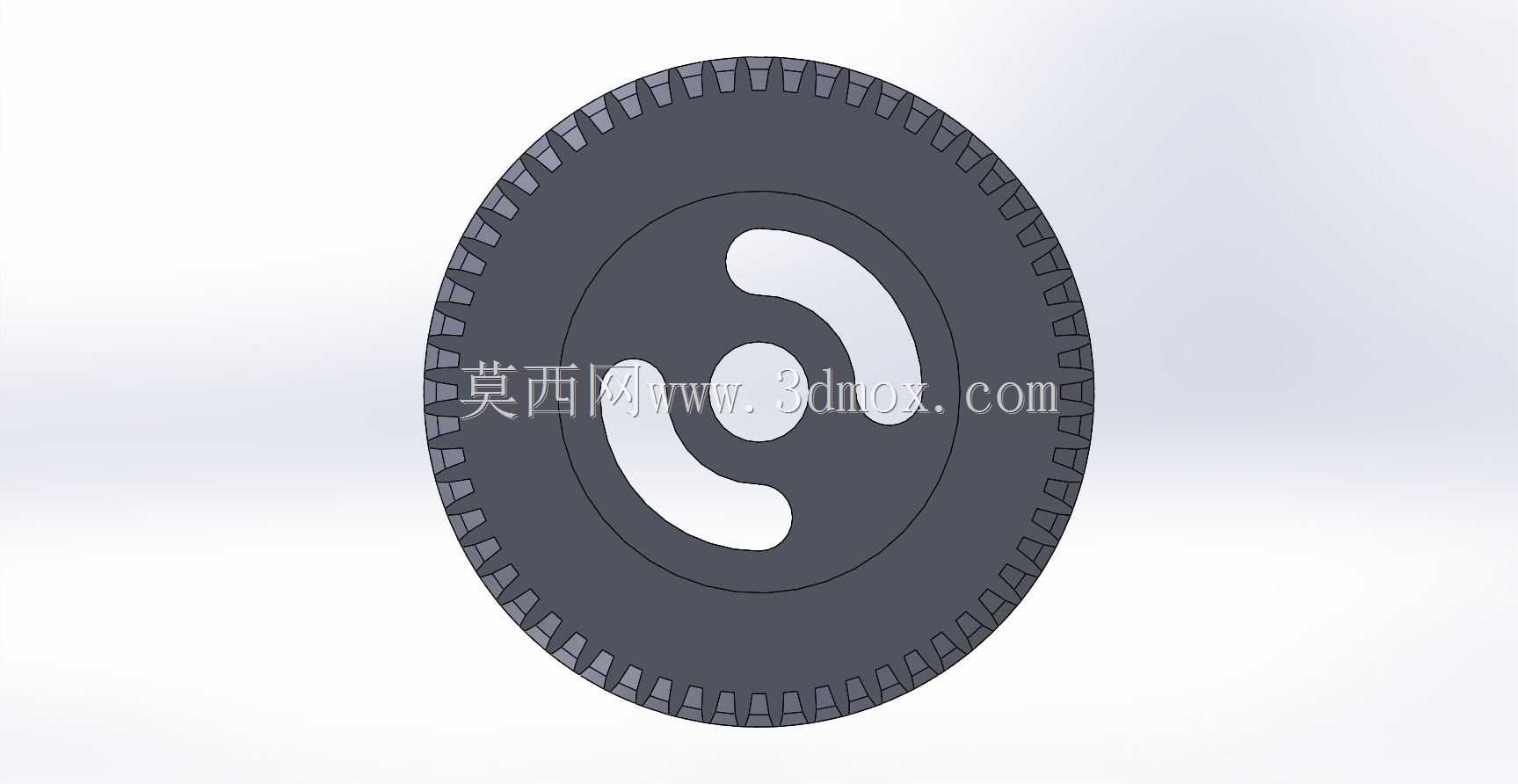

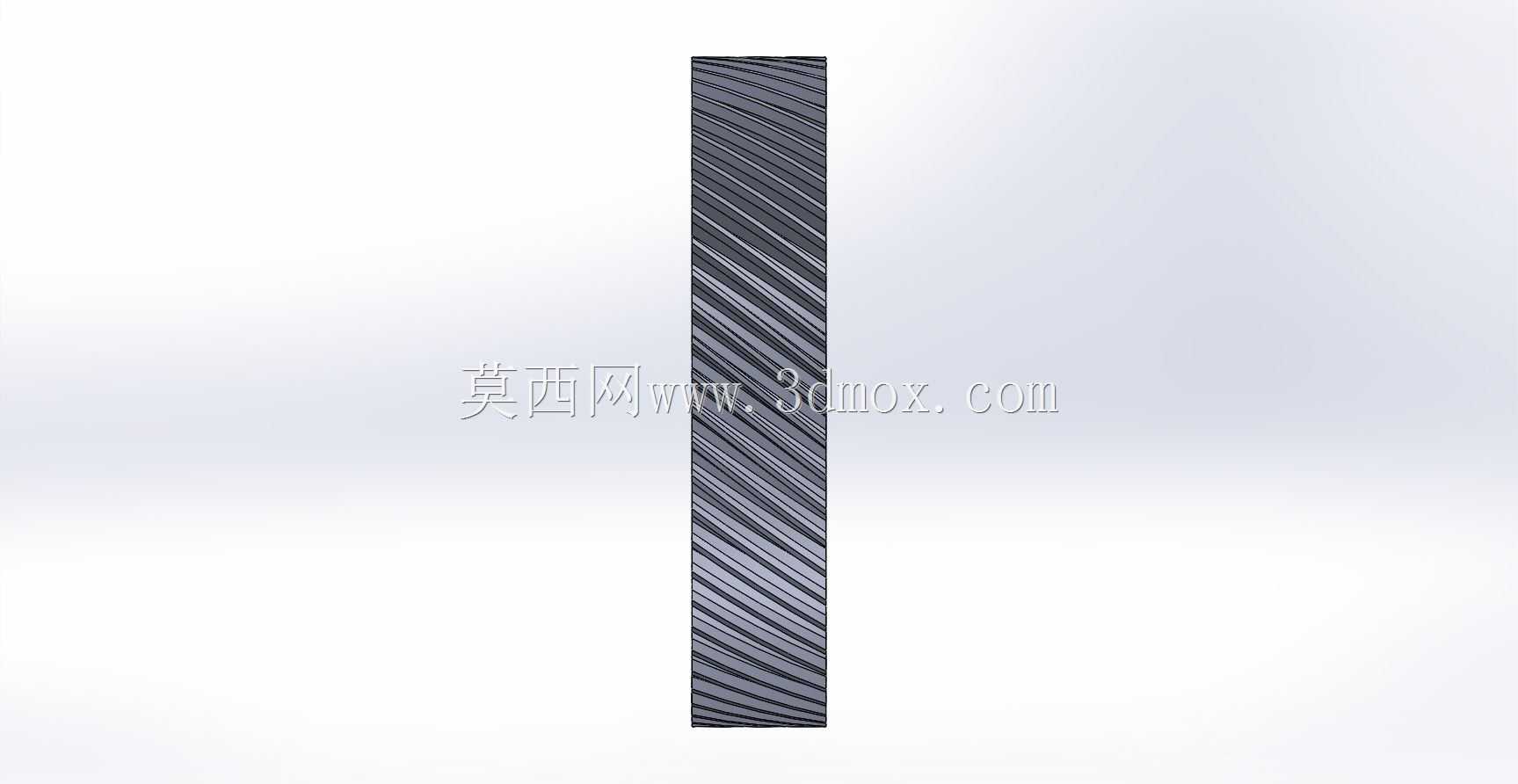

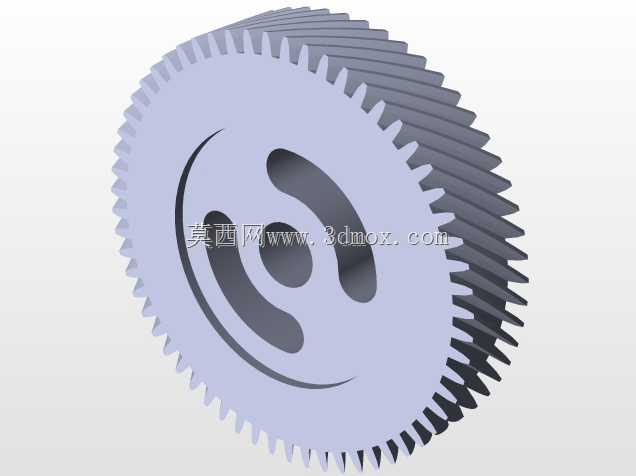

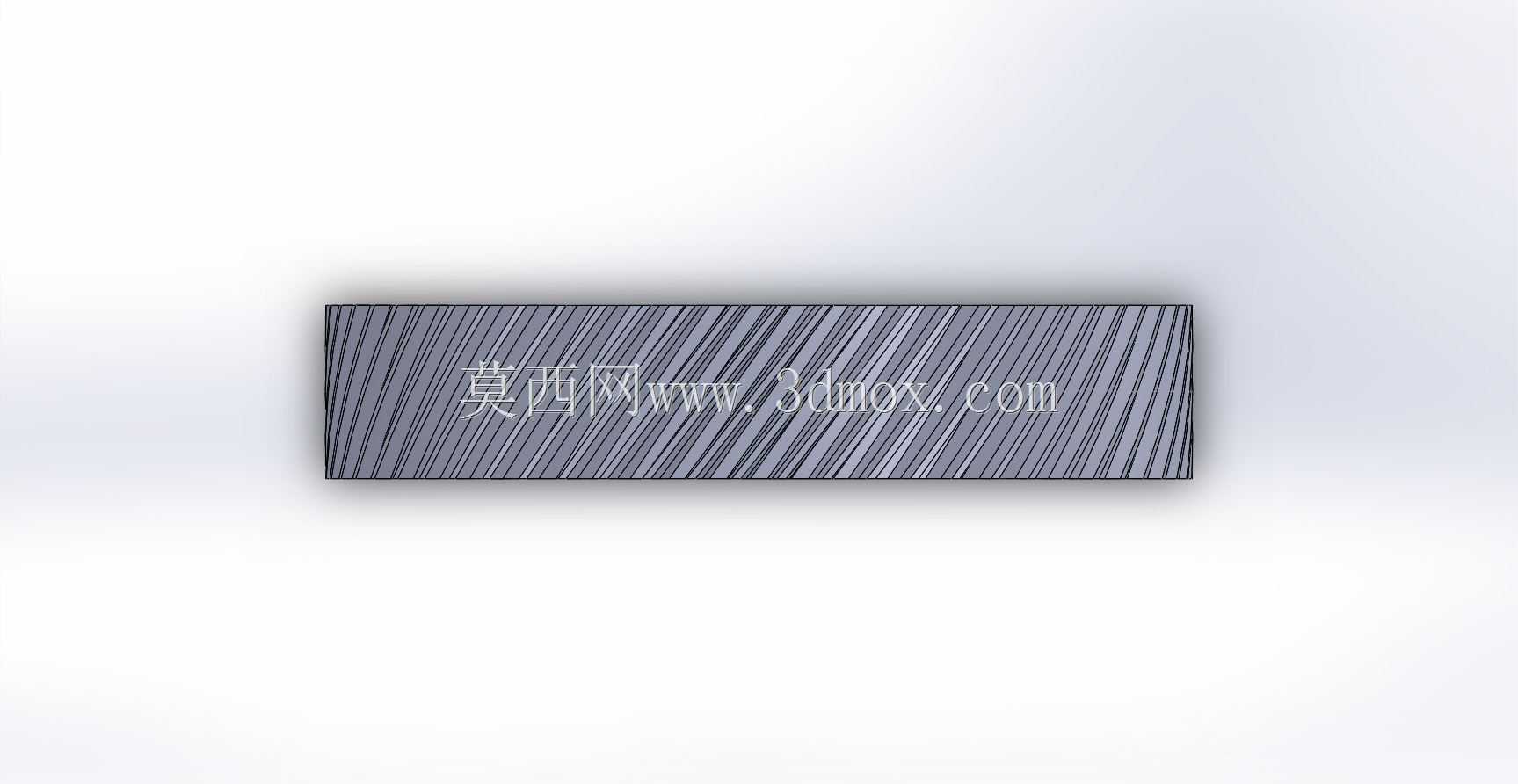

高速传动用螺旋齿结构三维设计

　　在高速动力传输场景中，螺旋齿的应用覆盖了从精密机床主轴传动、纺织机械罗拉驱动到小型输送线变速单元的多个工程领域，和直齿结构相比，螺旋齿的啮合过程是渐进式的，齿面接触不会出现整齿突然撞击的情况，这一特性让它在高转速工况下的运行噪音、振动幅度都有明显优势，不少需要平稳传动的轻载高速工位，都会优先选用这类齿形结构来替代传统直齿。从实际使用的角度看，螺旋齿的核心作用分为两类，一类是平行轴之间的旋转动力传递，通过连续的齿面啮合把输入端的扭矩稳定输出到从动端，适合转速超过1500rpm的连续运行工况；另一类是交错轴之间的运动方向转换，通过特定螺旋角的齿形配合，把单一方向的旋转运动转化为垂直或者交错方向的运动输出，常见于小型进给机构、

　　精密调整工位的传动链路里。设计这类螺旋齿的时候，首先要匹配安装场景的轴间距限制，齿顶圆的尺寸不能超出安装腔的内壁边界，避免和周边的轴承座、密封端盖发生运动干涉，齿宽的设定要兼顾承载能力和轴向力的平衡——齿宽越大，单齿啮合的接触面积越大，承载能力越强，但啮合过程中产生的轴向分力也会同步提升，这就要求配套的轴承选型必须能承受对应的轴向载荷，不能只按径向载荷来选支撑部件。齿形的螺旋角是设计中的核心参数，角度过小的话，螺旋齿渐进啮合的优势无法充分体现，高速运行时的降噪效果不明显；角度过大则会导致轴向力激增，无端增加支撑结构的负载，还会降低传动效率，常规工况下螺旋角的取值会结合传动比、转速区间反复校核，确保啮合重合度在合理区间，

　　保证任意时刻都有至少两个齿处于接触状态，避免传动过程中出现瞬时脱啮的冲击。齿面的加工纹理走向要和螺旋升角完全匹配，建模时的齿面曲率需要连续顺滑，不能出现局部的曲率突变，否则实际加工后齿面啮合会出现偏载，局部应力集中会大幅缩短齿件的使用寿命，严重时还会出现断齿故障。从安装边界来看，螺旋齿的轴向定位台阶尺寸要和轴上的定位轴肩精准配合，径向的配合公差要根据传动精度等级选定，精密传动场景下选用较紧的过渡配合，普通输送场景可以选用间隙稍大的配合方便装配，同时要预留出润滑脂的存储空间，齿侧间隙不能过小，避免热胀后出现卡齿问题，也不能过大导致传动回程超差，影响传动精度。在实际选型替换时，还要注意螺旋齿的旋向匹配，

　　平行轴传动时两个配对螺旋齿的旋向必须相反，交错轴传动则要根据轴的交错角度选定对应旋向，不能直接照搬直齿的配对逻辑，不少现场装配出现的啮合卡滞问题，都是因为旋向选错导致的。另外，这类螺旋齿的齿端要做微小的倒角处理，既方便装配时的齿位对中，也能避免齿端锐角在运行过程中刮擦配对齿面，造成不必要的磨损。建模过程中，齿形的渐开线轮廓要严格按照啮合参数生成，不能用近似圆弧替代，否则实际加工后的齿形啮合接触区会偏离设计位置，导致传动效率下降、噪音升高，对于高速运行的工况，还要做动平衡的预留设计，在齿坯的对应位置预留动平衡去重的结构空间，避免高速旋转时出现不平衡振动。
