内燃机活塞头结构设计方案

　　活塞头作为内燃机往复运动组件的核心构成部分，直接参与燃烧室的工作循环，其结构合理性直接决定整机的动力输出效率、运行稳定性与服役寿命。在实际工程应用场景中，活塞头长期处于高温高压的交变载荷环境下，顶面直接接触燃烧室内爆燃的高温燃气，工作瞬时温度可突破两千摄氏度，同时承受燃气爆发带来的轴向冲击压力，以及往复运动过程中产生的惯性载荷，还要配合活塞环完成与气缸壁的密封、导热功能，是发动机动力转换环节中不可或缺的关键零件。

　　从功能特性维度来看，活塞头首先要承担燃烧室的部分容积构成作用，其顶面的型面设计直接影响燃烧室内的气流组织效果，合理的顶面轮廓可以引导进气涡流形成，优化燃油与空气的混合均匀度，提升燃烧效率，降低不完全燃烧带来的积碳风险与排放污染物含量。其次活塞头的环带区域需要开设对应数量的活塞环安装槽，气环槽用于安装密封气环，阻断燃烧室高压燃气向曲轴箱泄漏的通道，油环槽用于安装刮油环，在往复行程中均匀涂布气缸壁润滑油膜同时刮除多余机油，避免机油窜入燃烧室参与燃烧。活塞头内部还需要设计合理的冷却油腔结构，让冷却机油能够在腔体内循环流动，及时带走顶面吸收的燃烧热量，避免活塞头因长期高温出现材料热变形、强度下降甚至烧蚀失效的问题。

　　在设计思路层面，首先要匹配对应机型的燃烧室参数，根据气缸直径、压缩比、额定转速、爆发压力等核心参数确定活塞头的基本外形轮廓，顶面的凹坑深度、边缘倒角尺寸需要经过热力学与流体动力学仿真验证，确保在不同曲轴转角下的气流运动符合燃烧组织要求。环带部分的槽宽、槽深以及环槽的平面度、粗糙度要求需要匹配所选活塞环的规格尺寸，环槽之间的环岸厚度要经过强度校核，能够承受燃气压力带来的剪切载荷，避免高负荷下出现环岸断裂故障。活塞头与活塞销座的连接过渡区域要设计足够大的圆角过渡，降低应力集中系数，因为往复运动过程中活塞销传递的侧向力与轴向力会在该区域形成较高的交变应力，圆角设计不合理很容易在此处萌生疲劳裂纹。

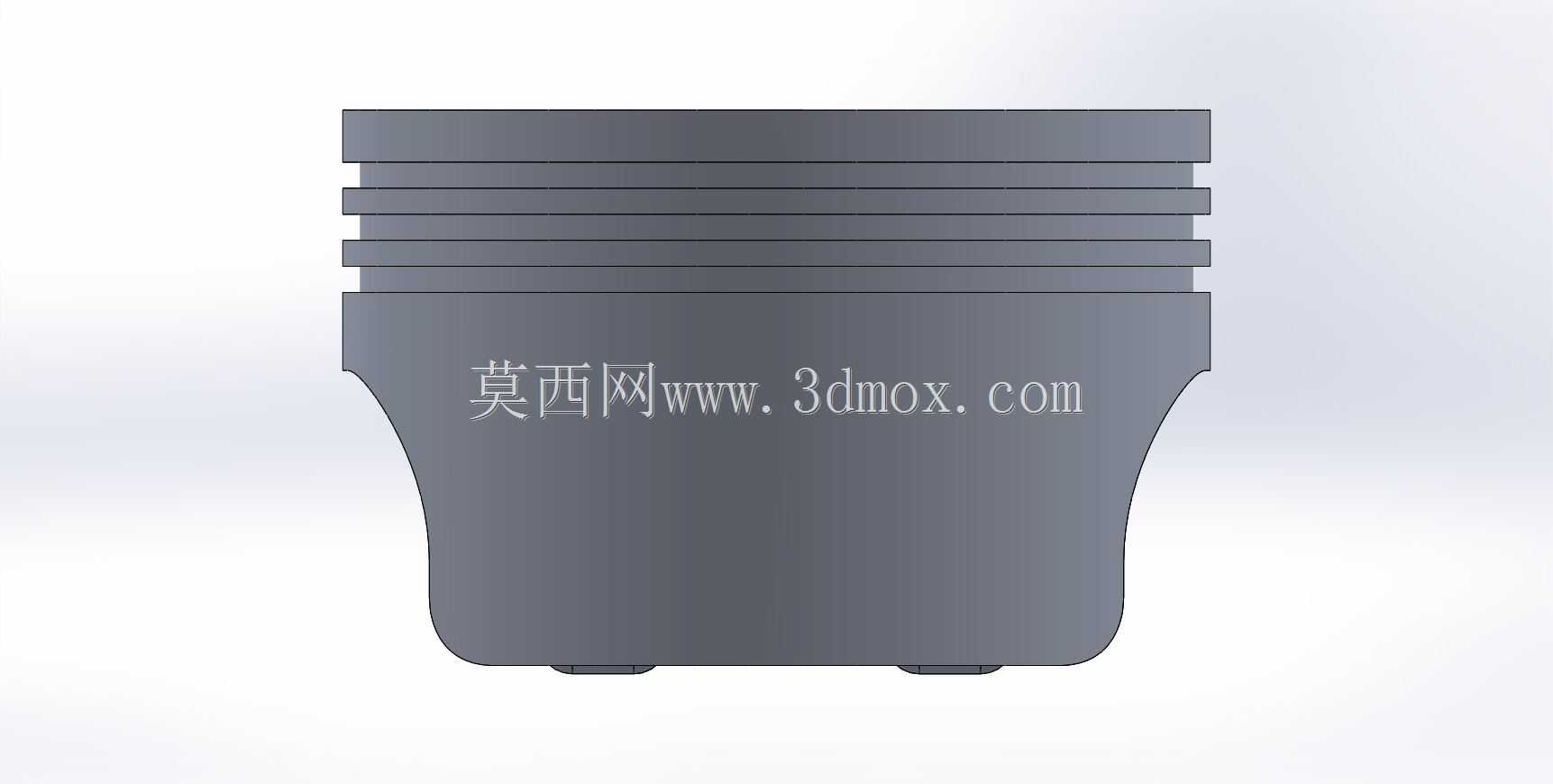

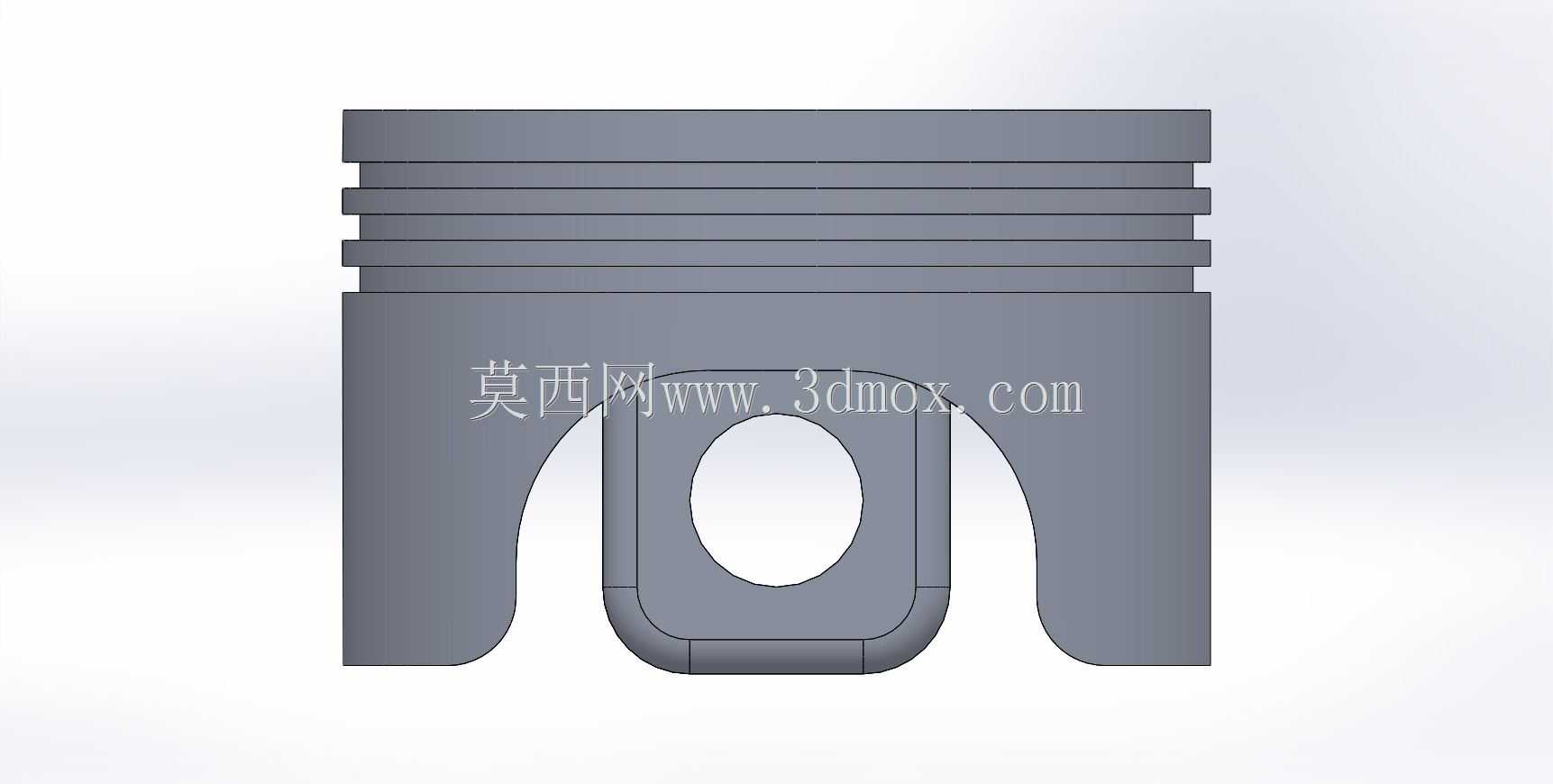

　　关于外形尺寸与安装边界，活塞头的外圆直径需要与气缸内径保持合理的配合间隙，间隙值需要根据所选活塞材料的热膨胀系数、工作温度区间精确计算，间隙过小会导致热态下活塞头膨胀卡滞在气缸内，引发拉缸甚至抱缸故障，间隙过大则会导致密封性能下降，燃气泄漏量增大，动力输出不足，同时还会加剧活塞对气缸壁的敲击，增大运行噪声。活塞头的总高度需要匹配活塞的整体行程要求，确保在上止点位置时顶面不会与气缸盖、气门发生运动干涉，在下止点位置时活塞环不会脱出气缸套的工作区域。活塞头下端与活塞裙部的连接止口尺寸公差需要严格控制，保证两者装配后的同轴度符合要求，避免往复运动中出现偏磨现象。环槽的轴向尺寸公差需要控制在微米级，保证活塞环在槽内能够正常浮动，同时不会出现过大的轴向窜动量，减少环槽的磨损速率。活塞头的销孔直径需要与活塞销保持合适的配合精度，既要保证装配便利性，也要避免配合间隙过大导致的冲击异响与销孔椭圆变形。在实际建模过程中，所有的倒角、退刀槽、圆角等工艺结构都需要完整还原，不能遗漏，因为这些细节结构不仅影响零件的加工工艺性，也直接关系到零件的实际强度与装配适配性，比如环槽的上下边缘需要设计微小的倒角，去除加工毛刺，避免安装活塞环时刮伤环体，同时减少工作过程中应力集中带来的环槽边缘崩裂风险。
