带翻盖内置分区的设备收纳箱体结构

　　这款带翻盖的箱体框架结构，在工业现场的小型检测设备、便携实验仪器、户外作业终端类产品中应用十分广泛，很多需要集成多类功能模块、同时要求开盖操作便捷性的设备，都会采用这类框架作为承载基体。从实际使用场景来看，这类箱体既可以作为桌面固定式设备的外壳基体，底部预留的脚轮安装位也支持加装小型脚轮，满足短距离工位间转运的需求，翻盖采用后侧铰接的开合方式，开合角度可支撑到接近90度，开盖后内部所有模块完全暴露，无需额外拆卸面板即可完成模块调试、耗材更换、线路检修等操作，合盖后上盖与箱体边框贴合紧密，可实现基础的防尘防泼溅防护，适配车间常规作业环境的使用要求。

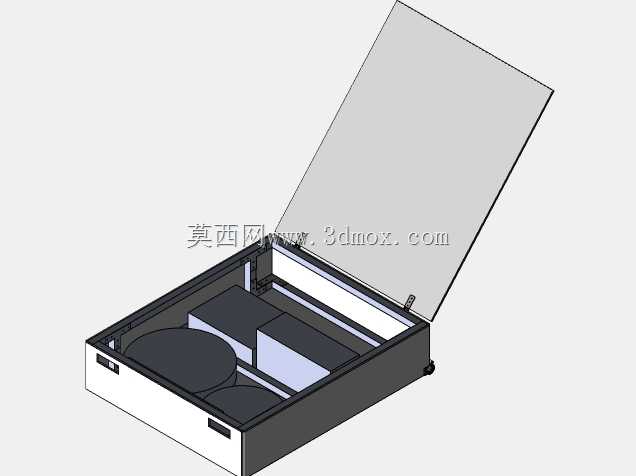

　　设计过程中首先考虑的是内部模块的分区承载逻辑，从结构布局来看，内部预留了三个不同形态的安装位：两个圆形沉位可适配盘状类部件，比如卷装耗材、圆形散热风扇、盘状接线端子排等部件的安装，两个矩形安装位可分别放置电源模块、控制主板、功能处理模块等方形部件，不同分区之间设置有分隔筋，既可以提升箱体整体的抗扭刚性，也能避免不同模块之间出现窜动干涉，分隔筋上预留的走线缺口可方便内部线束跨区排布，无需额外开设走线孔，减少加工工序。箱体侧壁预留的嵌入式接口位，可直接安装电源开关、通讯接口、电源插座等外接元件，接口位采用沉台设计，安装后接口端面与箱体侧壁齐平，避免转运过程中磕碰损坏接口。

　　从安装边界来看，这款箱体框架采用薄钣金折弯拼接的成型思路，边框处的折弯翻边既可以提升侧壁的结构强度，也能为上盖提供贴合支撑面，减少合盖后的缝隙偏差。底部的安装平面平整度要求控制在0.2mm以内，保证内部模块安装后不会出现倾斜偏移，所有模块安装位都预留了对应的螺丝固定孔位，孔位公差按照H7级精度设计，可直接适配标准M3/M4规格的机牙螺丝安装，无需二次扩孔。铰接位置的合页安装位采用沉孔设计，合页安装后表面与箱体后侧齐平，不会突出箱体轮廓，方便箱体靠墙放置或者嵌入设备机架内部。箱体整体的外形轮廓采用直角过渡设计，在边角处做了小半径的倒圆角处理，既避免锐边划伤操作人员，也不会过多占用安装空间，在多台设备并排摆放的场景下，相邻箱体之间可紧密贴合，提升空间利用率。

　　在结构刚性设计上，箱体底部设置有横向加强筋，可承受内部总重量不超过15kg的模块负载，正常搬运、轻度磕碰情况下不会出现箱体变形的问题，上盖采用单层钣金加内侧折弯边的结构，重量较轻，开合过程中不会出现下坠变形，长期使用后铰接位置也不会出现偏磨问题。上盖内侧预留的平整平面，还可以粘贴操作说明标签、警示标识或者加装小型缓冲垫，合盖时缓冲垫可与内部最高的模块表面接触，避免转运过程中模块窜动撞击上盖产生异响或者部件损坏。这类框架结构在设计时充分考虑了加工工艺性，所有折弯边的折弯半径都适配常规钣金折弯刀具的加工参数，无需特殊定制刀具即可完成加工，拼接位置采用点焊加密封胶的工艺即可完成组装，生产效率较高，适合小批量定制类设备的外壳加工需求，也可根据实际使用需求调整内部分区的尺寸、侧壁接口的位置，适配不同功能模块的安装需求。
