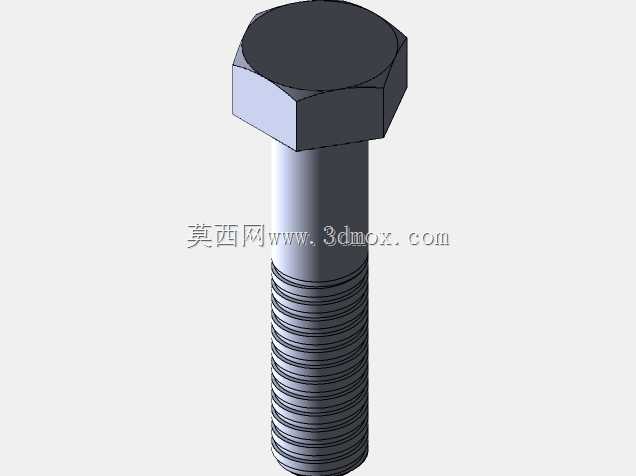

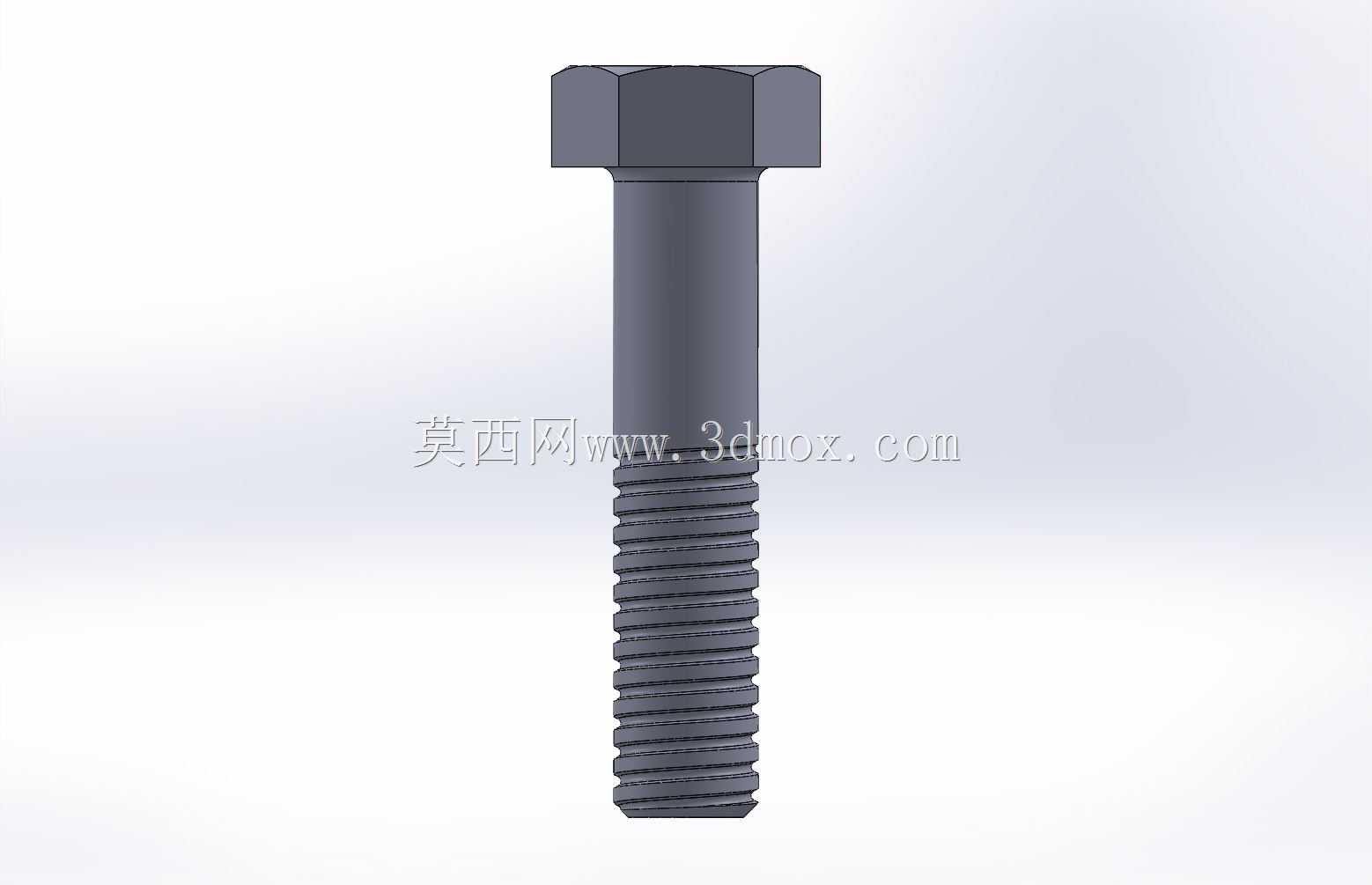

M10外六角全螺纹紧固件三维结构

　　在各类机械结构装配场景中，这类公称直径10mm的外六角螺栓是应用覆盖度极高的紧固连接件，从普通钣金机架拼装、小型输送线支架锁附，到非标工装夹具的模块拼接、民用机电设备的壳体固定，几乎所有需要实现可拆卸刚性连接的结构点位，都能见到这类紧固件的身影。它的核心作用是通过螺纹副的咬合作用，配合平垫、弹垫或者螺母，将两个或多个带通孔的零部件压紧贴合，传递结构间的拉压载荷与剪切载荷，保障装配结构在设备运行过程中不会出现相对位移、松脱错位的问题。

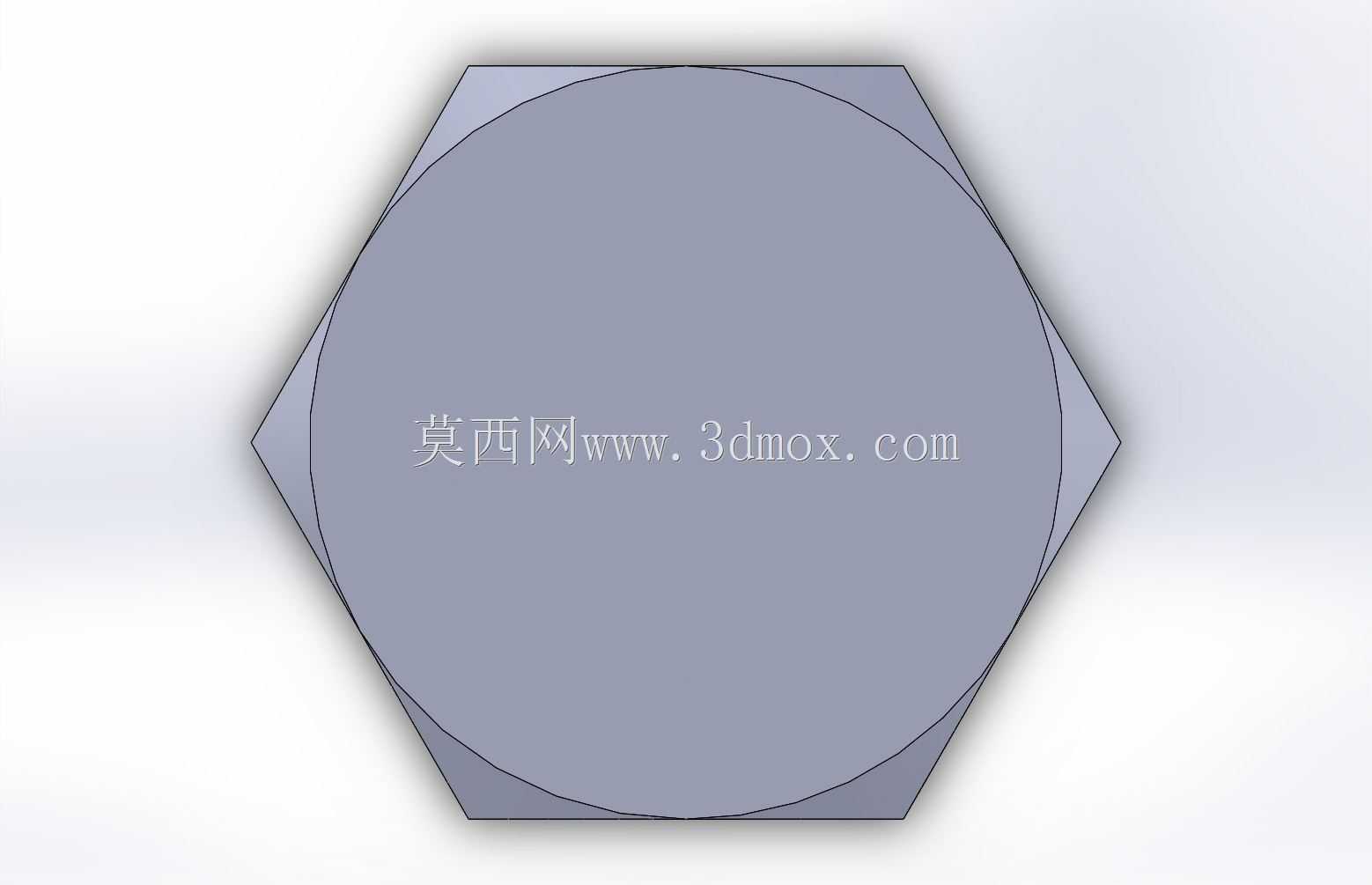

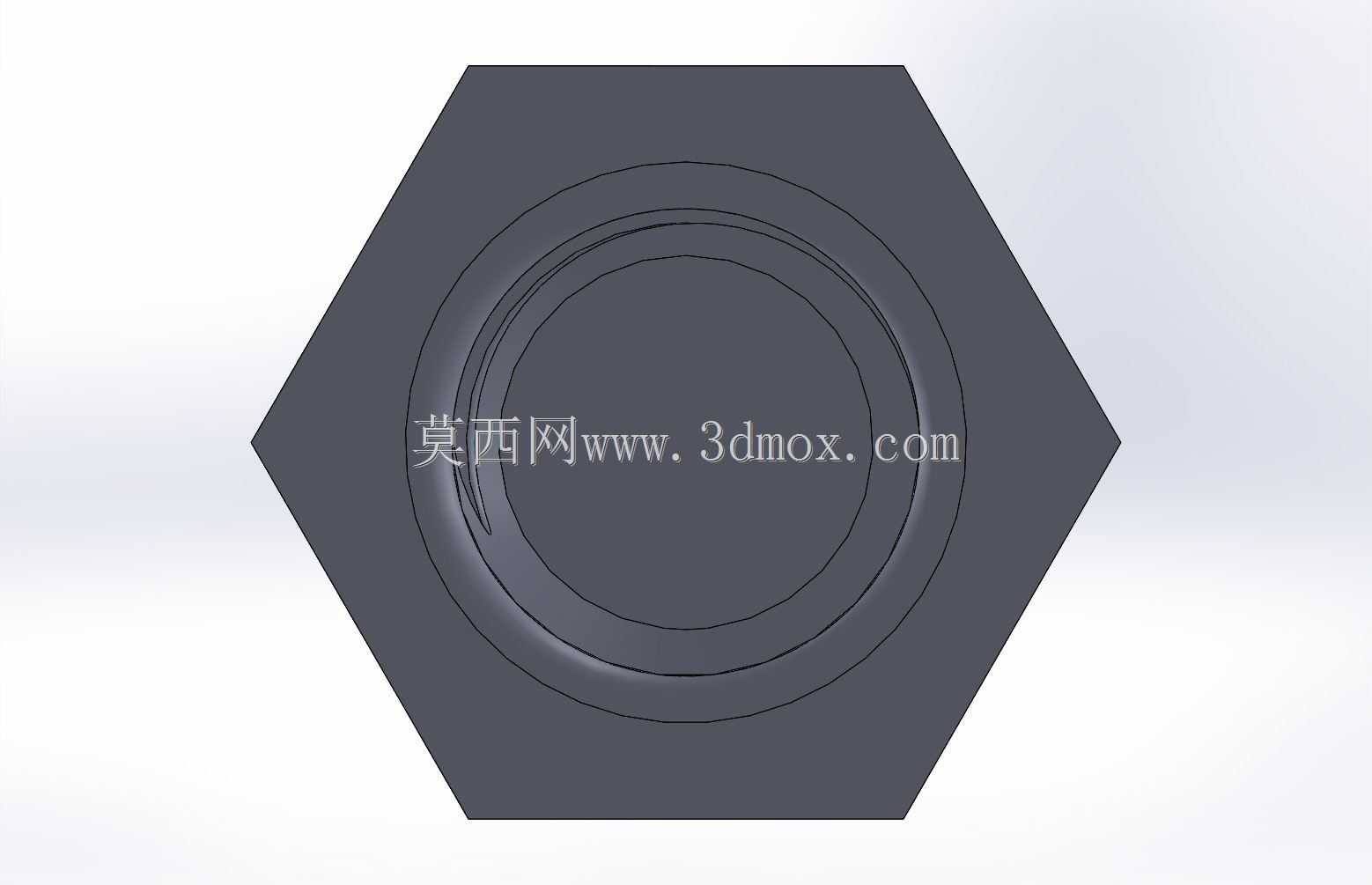

　　从结构设计逻辑来看，这款螺栓采用标准外六角头部设计，六角对边尺寸匹配常规16号开口扳手、套筒的作业尺寸，现场装配时不需要特制工具，普通维修、装配人员手持通用工具即可完成拧紧或拆卸操作，头部下端的支承面做了平整化处理，锁附时能与被连接件表面形成足够的接触面积，避免拧紧过程中应力集中划伤被连接件表面，也能让压紧力分布更均匀，减少长期受载后出现的连接松动概率。杆部的螺纹采用普通公制粗牙设计，螺距匹配M10标准粗牙规格，螺纹段长度覆盖杆身大部分区域，既可以配合螺母实现穿装连接，也能直接拧入带有预制内螺纹的型材、铸件螺纹孔中，适配不同的装配工况。

　　从安装边界维度考量，这款螺栓的杆身直径为10mm，设计装配通孔时通常预留0.5-1mm的间隙，也就是预制10.5-11mm的安装通孔即可满足穿装需求，不会出现杆身卡滞、穿装困难的问题。头部的六角外接圆直径有明确的尺寸边界，设计沉头孔或者避让槽时，需要根据头部实际外形尺寸预留足够的工具操作空间，避免扳手拧紧时和周边结构发生干涉。螺纹部分的牙型采用标准60度公制三角牙，牙顶和牙底的过渡圆弧做了规范处理，既保障了螺纹啮合时的接触强度，也能减少反复拆装过程中的牙型磨损，提升紧固件的重复利用率。

　　在实际选型应用中，这类螺栓的适配场景非常宽泛，针对不同的载荷工况，可以选择对应性能等级的成品件，而三维模型的存在，能让结构设计人员在整机建模阶段就完成装配干涉检查，提前验证螺栓长度是否适配不同厚度的叠层连接件，避免实际生产装配时出现螺栓过长顶到周边结构、或者螺纹啮合长度不足导致连接强度不够的问题。建模过程中，螺纹部分的还原度直接影响后续装配仿真的准确性，精准的牙型建模可以在虚拟装配阶段模拟螺纹啮合的接触状态，校核连接结构的受力分布，提前发现结构设计中可能存在的强度短板。不同于焊接、铆接等永久连接方式，这类螺栓连接的结构可拆卸性极强，设备后期维护、零部件更换时，只需要松开螺栓即可完成目标零件的拆装，不需要破坏原有结构主体，大幅降低设备全生命周期的维护成本。在户外设备、振动工况设备上使用时，只需要配合对应的防松垫圈、螺纹锁固胶，就能满足长期运行的防松要求，不需要对螺栓本身做额外的结构改造，适配性极强。
