四冲程内燃机用三瓣式曲轴结构设计

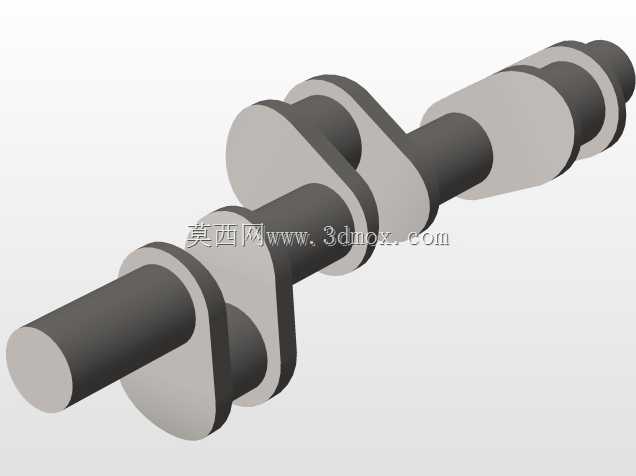

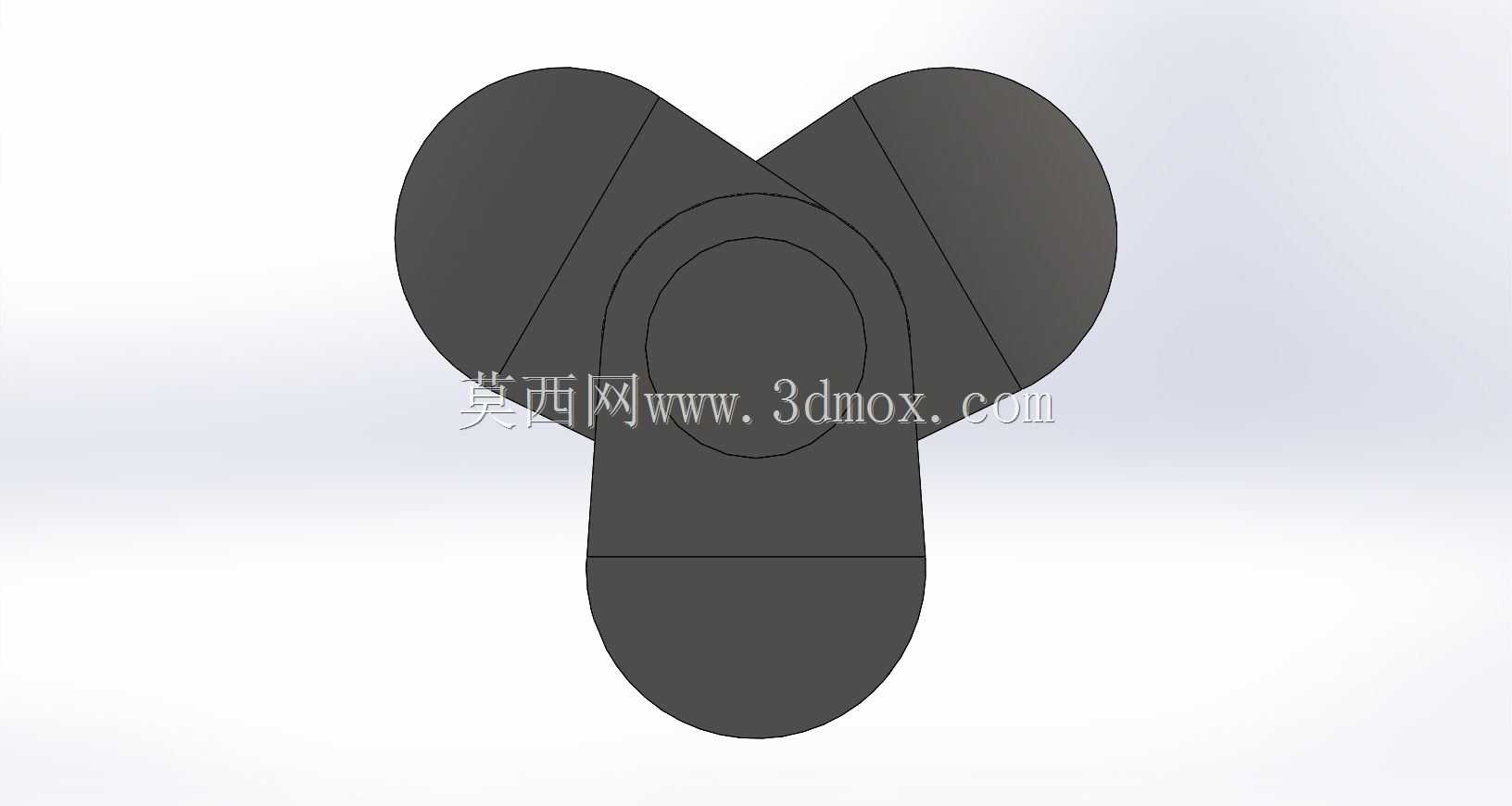

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这款适配四冲程内燃机的曲轴结构，从一开始的设计阶段就围绕小排量单缸动力单元的工况需求做了针对性的结构优化，没有照搬传统分体式曲轴的冗余设计，整体采用一体化成型的结构逻辑，三个曲拐的配重块采用对称式三瓣布局，从端面投影看三个配重沿主轴颈中心呈120度夹角均匀分布，这种布局首先解决的是单缸机一阶往复惯性力的平衡问题，不需要额外加装外置平衡轴就能抵消70%以上的活塞往复运动带来的振动，在小型通用汽油机、便携式发电机组、园林动力机械这类对整机振动控制有要求，但又严格控制整机成本与重量的应用场景里，这种结构的适配性远高于传统双配重曲轴。

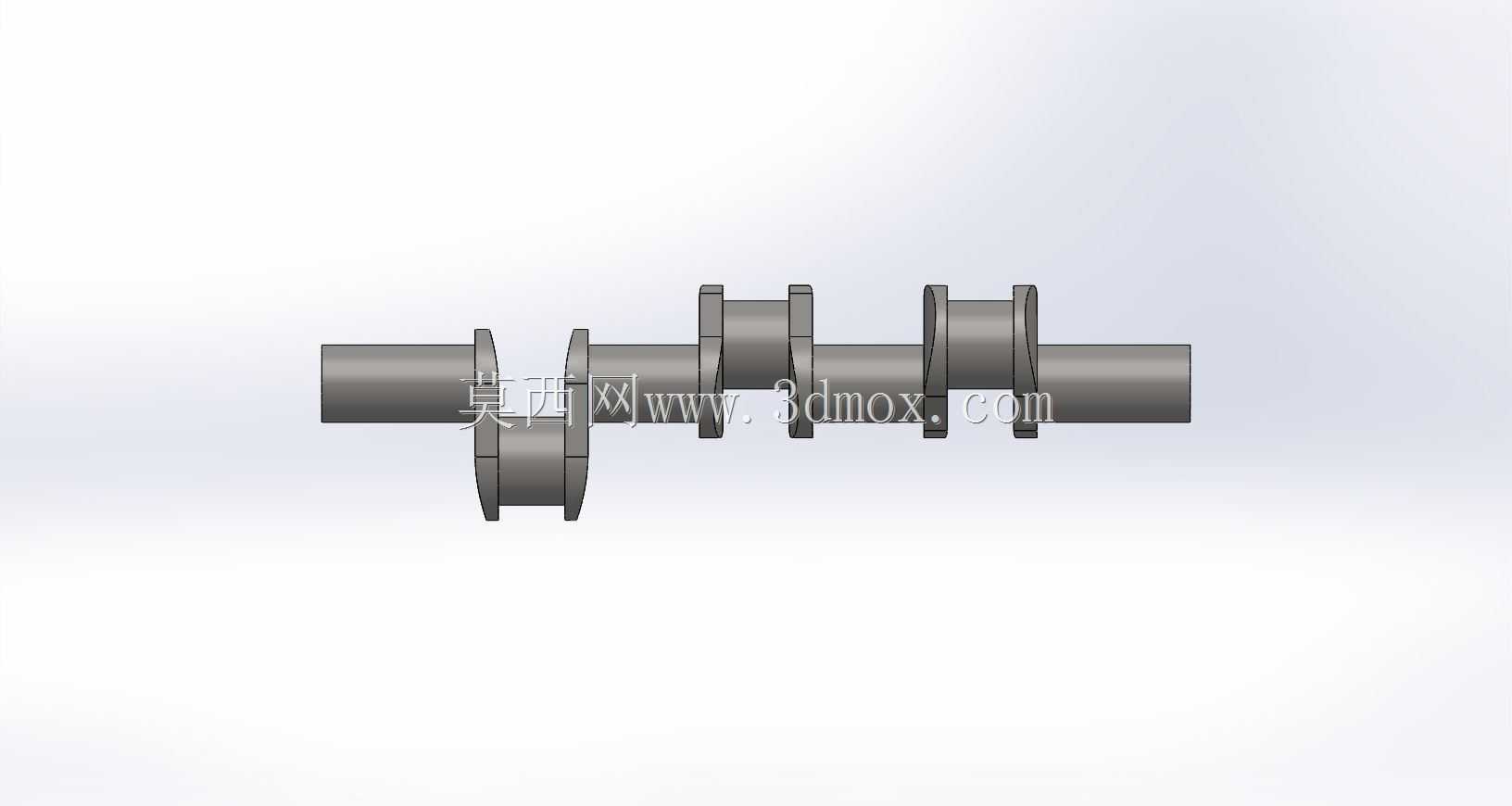

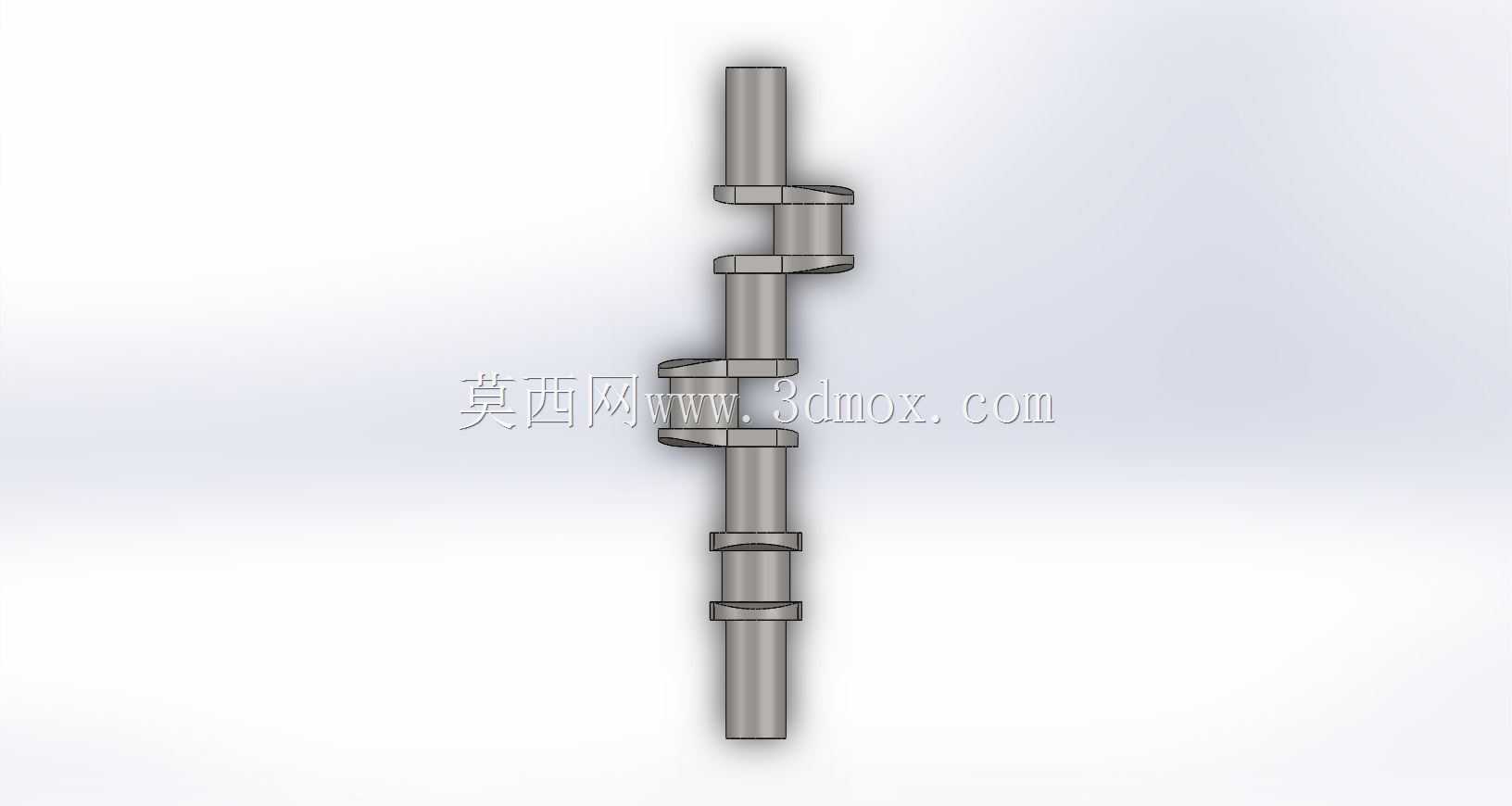

　　从实际安装边界来看，这款曲轴的主轴颈采用等直径设计，两端的轴伸端分别预留了飞轮安装位与正时驱动轮的安装键槽，主轴颈的表面粗糙度要求控制在Ra0.8以内，和箱体上的滑动轴承配合间隙控制在0.02-0.04mm之间，既保证高速运转时的油膜形成条件，又不会因为间隙过大产生机油窜烧的问题。三个曲拐的曲柄销直径和主轴颈保持一致，减少了加工时的刀具换型步骤，降低量产阶段的加工成本，曲柄销和连杆大头轴承的配合宽度经过反复校核，在保证连杆摆动角度满足活塞行程要求的前提下，尽可能缩短了曲柄销的轴向长度，以此减少曲轴整体的轴向尺寸，让整机的箱体宽度可以进一步压缩，适配小型动力设备紧凑化的安装需求。

　　设计过程中针对曲轴的受力特性做了结构强化，三个配重块的外形采用圆弧过渡的瓣状结构，没有直角突变的截面，避免应力集中点的出现，配重块的重量经过精确计算，每个配重的质心到主轴颈中心的距离与曲拐半径的乘积，刚好匹配活塞组件加上连杆小头往复质量的惯性力抵消需求，在发动机额定转速3600rpm的工况下，曲轴的主轴颈载荷波动幅度可以控制在15%以内，大幅降低轴承的冲击载荷，延长整机的大修间隔。曲轴的润滑油道采用斜向钻孔的设计，从主轴颈表面的进油孔直接连通到曲柄销的出油孔，没有多余的油路拐点，润滑油在曲轴高速旋转时的离心力作用下，可以直接从主油道输送到连杆轴承的摩擦面，保证高负荷工况下的润滑可靠性，油道的孔口位置都做了倒角沉头处理，避免加工毛刺残留堵塞油路，也减少油道位置的应力集中。

　　在实际应用场景里，这款曲轴可以直接适配排量在50cc到120cc之间的单缸四冲程汽油机，覆盖手持式绿篱机、小型便携发电机、迷你摩托、农用喷雾机这类小型动力设备的动力需求，和传统的分体式曲轴相比，一体化的结构不需要额外做曲柄销的压装工序，装配时的工序步骤减少30%，同时也避免了压装过程中出现的曲柄销错位、压装应力残留导致的曲轴运转变形问题。从外形尺寸来看，曲轴的整体回转半径刚好匹配对应排量的活塞行程，配重块的外圆和箱体内腔的最小间隙控制在3mm以上，不需要额外在箱体上加工避让槽，减少箱体的加工工序，曲轴两端的油封轴颈位置设计了挡油边结构，可以有效阻止曲轴箱内的机油顺着轴颈渗漏到外部，减少整机使用过程中的机油损耗。

　　针对四冲程发动机的做功顺序特性，这款曲轴的曲拐角度设置刚好匹配进气、压缩、做功、排气四个冲程的活塞运动相位，活塞到达上止点时，对应的配重块刚好运动到主轴颈的正下方，最大程度抵消做功冲程瞬间活塞受到的燃气冲击力带来的曲轴挠度变形，曲轴的材质选用常用的球墨铸铁材质，经过正火处理后基体硬度达到HB220-260，轴颈表面经过高频淬火处理，淬火层深度控制在1.5-2mm，表面硬度达到HRC55以上，既保证曲轴芯部的韧性可以承受冲击载荷，又保证轴颈表面的耐磨性满足长时间高速运转的使用需求。设计过程中还做了动平衡校核，整体动平衡精度控制在G2.5等级以内，在额定转速下运转时的剩余不平衡量不会引起额外的整机振动，不需要在装配后额外做动平衡去重工序，进一步降低量产的加工成本。
