机床工装用平夹夹紧块结构设计

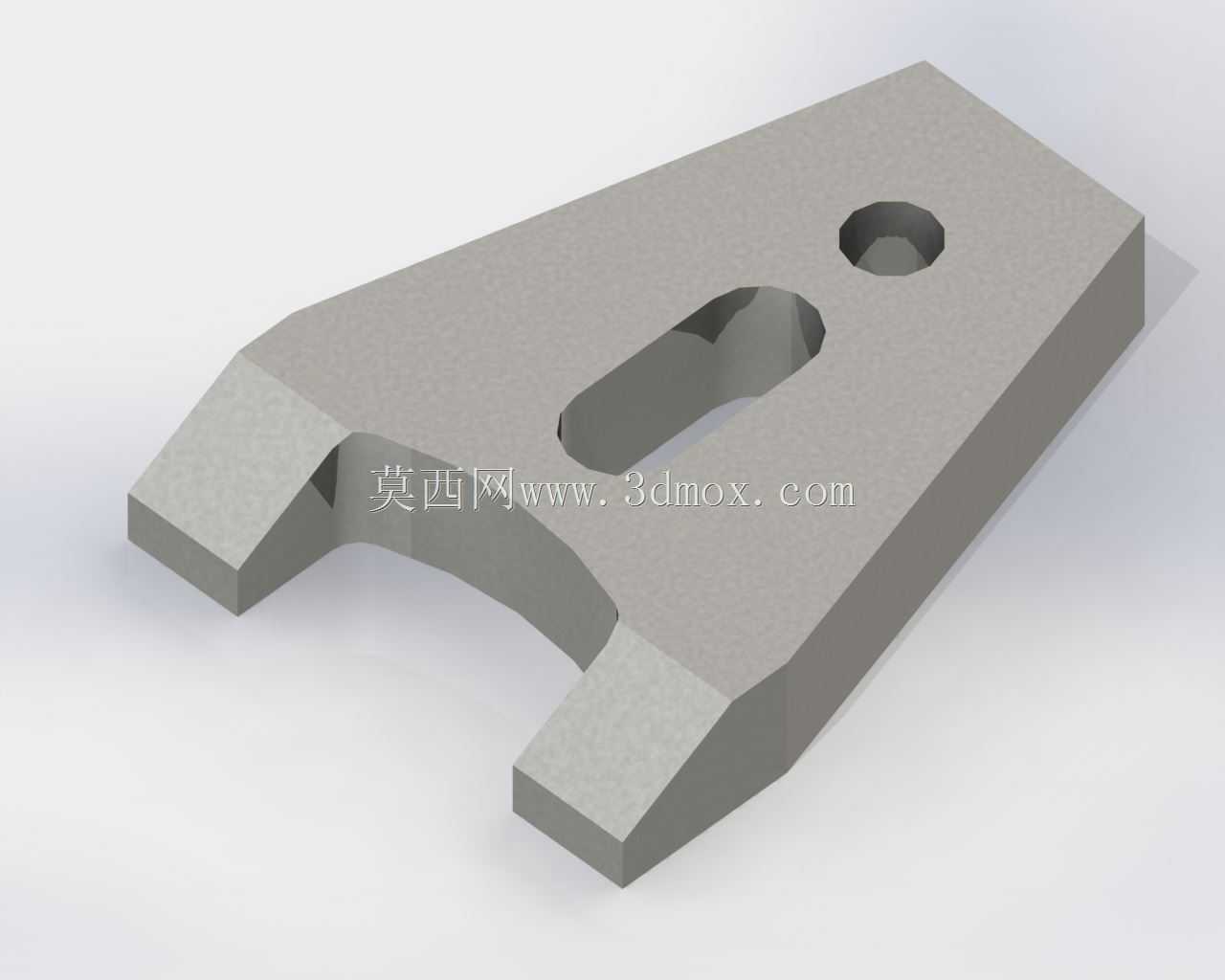

　　在机床加工、工装夹具搭建的现场场景里，这类平夹夹紧块是非常常见的小型夹持受力件，多数时候配套扁钳类夹紧机构使用，承担工件定位后的侧向压紧、限位锁止的作用，在小型铣床、钻床的工装台面上，经常能看到这类零件配合T型槽螺栓完成工件的快速装夹，相比一体式铸造的钳口配件，这种分体式平夹块的磨损更换成本更低，受力面的修磨也更方便，车间里的钳工甚至可以直接对夹持端面进行手工修磨，快速适配不同粗糙度要求的工件装夹需求。从结构设计逻辑来看，这个零件的整体外形采用梯形变截面的块状结构，夹持端做了分叉式的开口设计，两个突出的压脚端面是主要的受力接触面，设计时特意将压脚位置做了下沉式的斜切处理，一方面是为了避让工件边缘的倒角、焊渣或者加工残留的飞边，避免压接时出现点接触导致夹持不稳，另一方面斜切的结构也能让压紧力更集中在压脚的端面上，减少夹紧时零件自身的形变余量。零件本体上设置了两个安装孔位，其中靠近尾端的是圆形通孔，主要用于穿装固定螺栓，承担主要的锁紧拉力，孔位的直径公差一般取H7级别，保证螺栓穿装后不会出现过大的径向间隙，避免夹紧时零件出现偏转；靠近夹持端的是长条形腰型孔，这个孔位的设计是为了适配不同的夹持行程需求，安装时可以根据工件的尺寸大小，调整平夹块在腰型孔范围内的伸出长度，不用完全拆卸螺栓就能完成夹持位置的微调，大幅提升装夹调整的效率。从安装边界的尺寸逻辑来看，零件的整体厚度需要匹配常用工装螺栓的规格，一般对应M10或者M12的螺栓使用，

　　零件的总长度控制在100mm到120mm区间，尾端的宽度略大于夹持端，保证锁紧时尾端的支撑面有足够的接触面积，不会压伤工装台面的T型槽边缘；压脚的突出长度控制在15mm到20mm之间，这个长度既可以保证足够的压接行程，也不会因为压脚过长导致受力时出现弯曲变形，毕竟这类零件在使用时经常要承受几百牛的压紧力，如果压脚过长，反复受力后容易出现根部断裂的问题。在实际使用场景中，这类平夹块不仅可以用在机床工作台上，在小型焊接工装、装配工装的台面上也能通用，只要是需要侧向压紧、快速限位的工位，都可以搭配不同长度的螺栓完成安装；零件的两个压脚端面设计成平行结构，压接平面工件时可以保证两个接触点受力均匀，不会出现工件被压翘的情况，如果遇到异形工件，

　　也可以在压脚端面加装铜皮、橡胶垫等辅助垫层，避免夹伤工件的已加工表面。从建模的细节处理来看，零件的所有棱边都做了小尺寸的倒角处理，没有尖锐的边角，一方面是热处理时可以避免应力集中导致的开裂，另一方面车间操作人员拿取时也不会被锋利边缘划伤；腰型孔和圆孔的边缘都做了沉孔或者倒角处理，螺栓穿装时不会被孔口的毛刺卡住，安装时的顺滑度更好。零件的材质一般选用45号钢，经过调质处理后硬度达到HB220-250，既有足够的强度承受夹紧力，也有一定的韧性，不会因为频繁的冲击受力出现脆断；夹持端面如果有更高的耐磨需求，也可以做局部高频淬火处理，提升表面硬度，延长零件的使用寿命。在做三维结构设计时，需要重点关注腰型孔的长度方向和零件夹持方向的平行度，

　　两个压脚端面的平面度也要控制在0.05mm以内，否则压接工件时会出现单边受力的情况，导致装夹定位精度下降；另外零件的上下两个大平面需要保证平行度，安装时贴合工装台面的一侧如果平面度不足，锁紧后零件会出现倾斜，直接影响夹持的可靠性。很多新手工程师在设计这类夹紧块时，容易忽略腰型孔的位置，把腰型孔设置得太靠近夹持端，导致锁紧时螺栓的拉力点离受力点太远，形成过大的力臂，不仅夹紧力打折扣，还容易让零件本身出现弯曲形变；还有的设计会把压脚的厚度做的太薄，反复受力后压脚向外张开，直接导致夹持失效，这些细节都是实际生产中反复验证过的设计要点。这类平夹结构没有复杂的曲面或者特殊加工要求，普通的铣床、线切割设备就能完成加工，加工成本低，替换方便，是工装夹具领域里非常典型的标准化小型功能零件，不管是批量生产的通用工装，还是临时搭建的专用夹具，都能看到这类结构的应用。
