机床工装用平夹压紧块结构设计

　　在机床加工、工装夹具搭建的现场，这类平夹压紧块是出镜率极高的基础夹紧元件，不管是普通铣床的工件装夹、加工中心的工位固定，还是工装治具的辅助压紧，都能看到这类零件的应用场景。它的核心作用是通过螺栓穿过安装孔施加锁紧力，将待加工工件、工装模块牢牢压在工作台基准面上，避免加工过程中工件受切削力作用出现位移、翘曲，直接影响加工精度甚至引发安全事故。

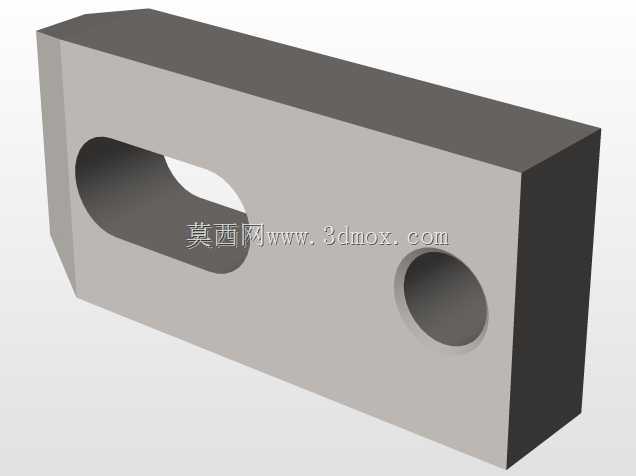

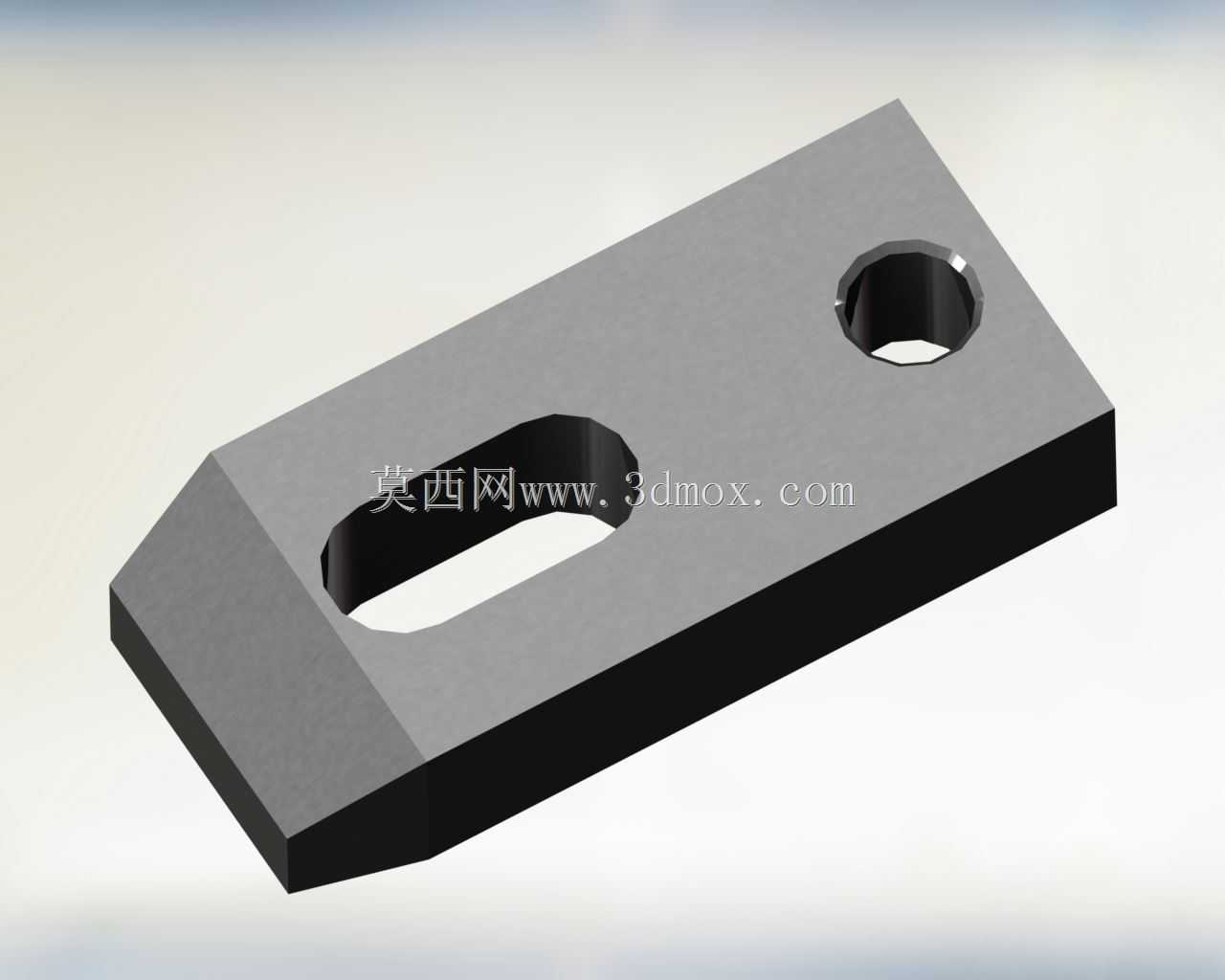

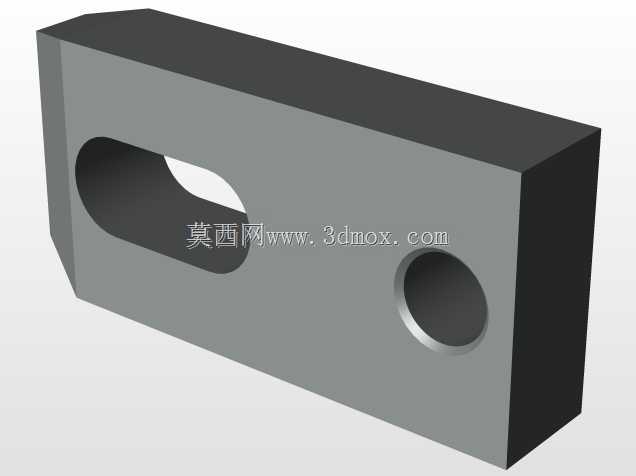

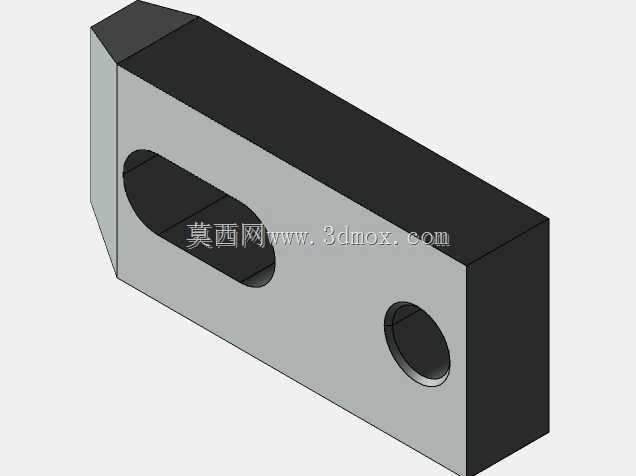

　　从结构设计来看，这个压紧块采用了长方体基础本体，一端做了斜角切边处理，这个设计并非单纯的减重或者外观考量，实际使用中斜角端可以更好地贴合工件的边缘台阶，避让工件上的凸起结构，避免压紧时与工件已加工面或者工装的其他部件产生干涉，同时斜角结构也能在压紧力施加时，让接触应力更均匀分布，不会因为棱角压接在工件表面造成压痕损伤，尤其是针对有色金属、薄壁类工件的装夹，这种倒角结构能有效降低工件装夹变形的概率。块体上开设的长条形腰型孔是整个零件的核心功能结构，这个腰型孔的长度方向预留了足够的调节行程，实际安装时螺栓不需要精准对准固定孔位，可以根据工件的尺寸大小、装夹位置沿着腰孔长度方向调整压紧块的伸出距离，适配不同宽度、不同装夹位置的工件固定需求，不用在工作台上额外加工过多的螺纹孔，大幅提升了工装搭建的灵活性。腰型孔旁设置的圆形沉孔，是配套内六角圆柱头螺栓设计的安装位，沉孔深度刚好能容纳螺栓头部，锁紧后螺栓头不会突出压紧块表面，避免加工过程中刀具移动时刮碰到螺栓头，也能让压紧块的上表面保持平整，方便叠加其他压板或者工装组件。

　　从安装边界来看，这类压紧块的厚度经过了针对性设计，既保证了足够的刚性，在施加常规锁紧力矩时不会发生弯曲变形，又不会因为厚度过大占用过多的Z向空间，适配机床工作台的T型槽螺栓的常规长度范围，不需要额外定制加长螺栓就能完成安装。本体的两个侧边做了平直处理，安装时可以靠紧工作台上的定位靠铁，快速对齐压紧方向，不需要反复调整角度就能保证压紧力的方向垂直于工件基准面，减少装夹调试的辅助时间。零件的两个端面都做了小尺寸的倒角处理，去除了加工后的锐边毛刺，一方面避免操作人员安装时被锐边割伤，另一方面也能减少零件在存放、搬运过程中因为磕碰造成的边缘崩缺，延长零件的使用寿命。

　　实际使用中，这类平夹压紧块通常成对配合使用，分别压在工件的两个对称位置，保证夹紧力均匀分布，针对长条形工件还可以多件排布，沿着工件长度方向设置多个压紧点，避免工件因为悬空产生加工振动。和传统的整块式压板相比，这种平夹的体积更小，重量更轻，操作人员单手就能完成安装调整，在狭小的工装空间内也能灵活布置，不会占用过多的工作台操作空间。它的材质通常选用中碳钢经调质处理，表面做发黑防锈处理，既能满足夹紧时的强度、硬度要求，又能在车间多油、多切削液的环境下长期使用不会轻易锈蚀，日常维护只需要定期清理腰型孔内的切屑、油污，保证螺栓能顺畅滑动调整位置即可，不需要复杂的保养流程。在设计这类零件的三维模型时，需要重点关注腰型孔的宽度与配套螺栓的直径匹配间隙，通常预留0.5-1mm的间隙保证调节顺畅，沉孔的直径要比螺栓头外径大1-2mm，方便螺栓顺利放入，同时沉孔的同轴度要控制在合理范围内，避免螺栓锁紧时出现偏斜导致压紧力不均。斜角的角度通常设置为30度到45度之间，这个角度范围既能保证足够的避让空间，又不会因为斜角过大导致压紧块的有效接触面积过小，影响压紧的稳定性。
