快换式工装定位安装基座结构

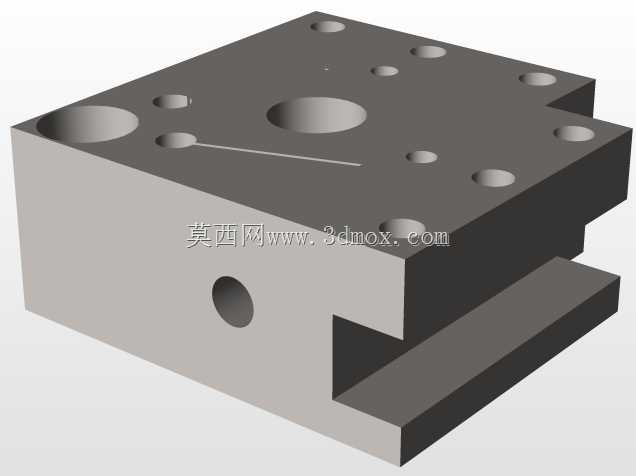

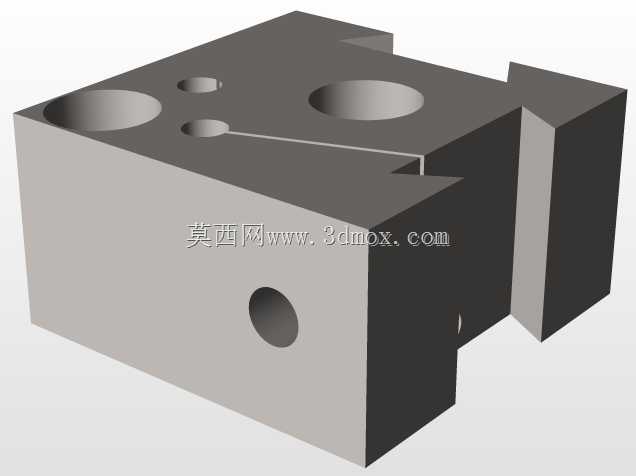

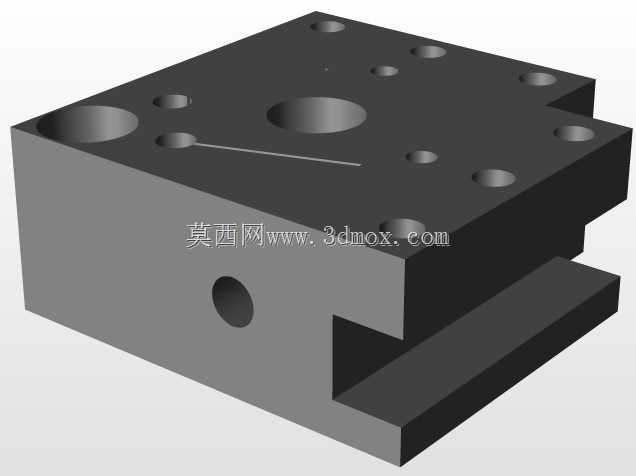

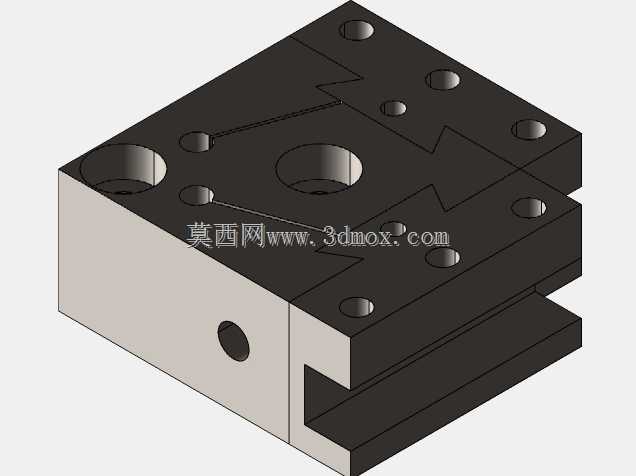

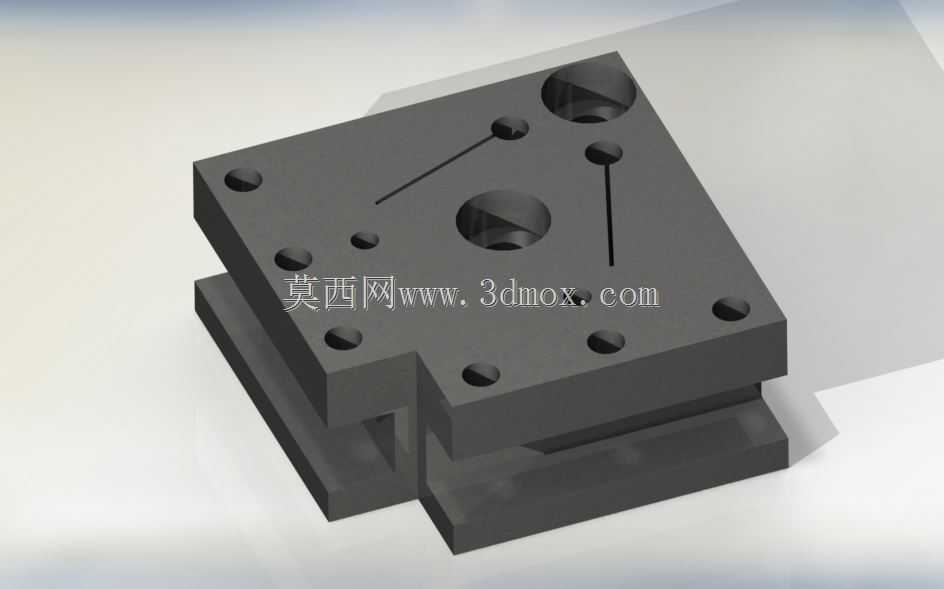

　　在多品种小批量的机加工工位、自动化装配线的快换工位上，这类叠层式定位基座是实现工装快速切换的核心承载构件，日常产线换型时，不需要重新校准整套工装的基准坐标，仅需将对应工序的功能模块通过该基座的定位接口完成锁紧，就能把换型时间压缩到分钟级，大幅降低非加工等待时长。从结构设计逻辑来看，整个构件采用上下两层叠合的装配形式，下层为带侧向卡槽的安装底座，卡槽结构直接适配生产线台板的T型槽或者标准快换底板的凸台，安装时不需要额外加工定制连接孔，顺着槽位滑入后通过侧边的紧定螺钉就能完成基座整体的固定，底座的底面做了0.02mm平面度要求的精磨处理，和安装台面贴合后不会出现翘曲虚接的问题，避免长期受载后基座偏移影响加工精度。上层板为功能安装面，

　　板面上分布的多组沉孔分为两类，大直径沉孔是定位销的安装位，对应上层功能模块的定位销孔，装配时两个圆柱销穿入后就能完全限制上层模块的六个自由度，保证重复定位精度控制在0.01mm以内；小直径沉孔是锁紧螺钉的过孔，螺钉从上层板穿入后和下层底座的螺纹孔啮合，拧紧后两层板的结合面能保持足够的压合应力，承受铣削加工的切削振动或者装配工位的压装冲击力时不会出现层间错位。板面上特意加工的斜向通槽是走气或者走线的预留通道，当上层安装的是带气动夹紧元件的工装时，气管可以顺着斜槽从基座侧边引出，不会在工装切换时被夹压破损，也避免管线外露影响工位操作空间。整个构件的外形为带切角的方形结构，切角位置是为了避让工位周边的防护挡板或者传感器安装支架，

　　避免基座安装时和周边构件发生干涉，安装边界上，底座的侧向卡槽深度为12mm，适配台板10-15mm厚度的凸沿，上层板的安装孔位间距按照标准100mm模数设计，能兼容市面上多数通用快换工装的安装尺寸，不需要额外做转接板就能直接匹配使用。设计时特意将上下两层的结合面做了卸荷槽处理，也就是两层板接触的边缘位置加工了0.5mm深的空刀，只有核心定位区域的平面保持完全贴合，这样即使加工时结合面边缘有微小的毛刺或者磕碰，也不会影响两层板的贴合精度，日常维护时只需要定期清理结合面的切屑和杂物，就能长期保持定位精度稳定。在实际使用场景中，这类基座常配套在小型CNC加工中心的工作台面，或者半自动装配工位的旋转工作台面上，

　　不同工序的夹具只需要加工和上层板匹配的定位孔位，就能在同一个基座上快速切换，比如加工小型铝制结构件时，先装夹钻孔工序的夹具完成钻孔，松开锁紧螺钉取下钻孔夹具，换上铣外形的夹具就能直接开始下一工序，不需要重新打表找正夹具基准，对于频繁换产的精密加工车间来说，这类结构的基座能有效减少设备的待机时间，同时避免每次装夹夹具带来的人为校准误差。结构上所有的孔位边缘都做了0.2mm的倒角处理，一方面是去除加工毛刺避免安装时割伤操作人员，另一方面也能在装入定位销或者螺钉时起到导向作用，不会因为孔口的微小变形导致装配卡滞。下层底座的侧向还预留了两个基准面，分别对应X轴和Y轴的校准基准，首次安装基座时只需要用百分表打这两个基准面，就能快速把基座调整到和设备坐标轴平行的位置，后续更换上层工装时不需要再重新校准基座本身的位置。
