长条形按压式机械跳板结构设计

　　这类长条形按压式跳板构件，常应用在需要触发式动作切换、临时支撑让位的工位场景中，比如生产线的工件到位触发机构、小型设备的舱盖锁止联动件、工装夹具的快速压合触发端，不少需要手动触发解锁或者到位反馈的轻载工位，都会用到这类结构，相比按钮式触发件，它的接触面积更大，不需要精准对准触发点，操作人员用小臂或者工件直接按压就能完成动作，容错率更高，适合流水线快节奏的操作场景，也能避免小按钮容易被杂物卡滞、误触概率高的问题。

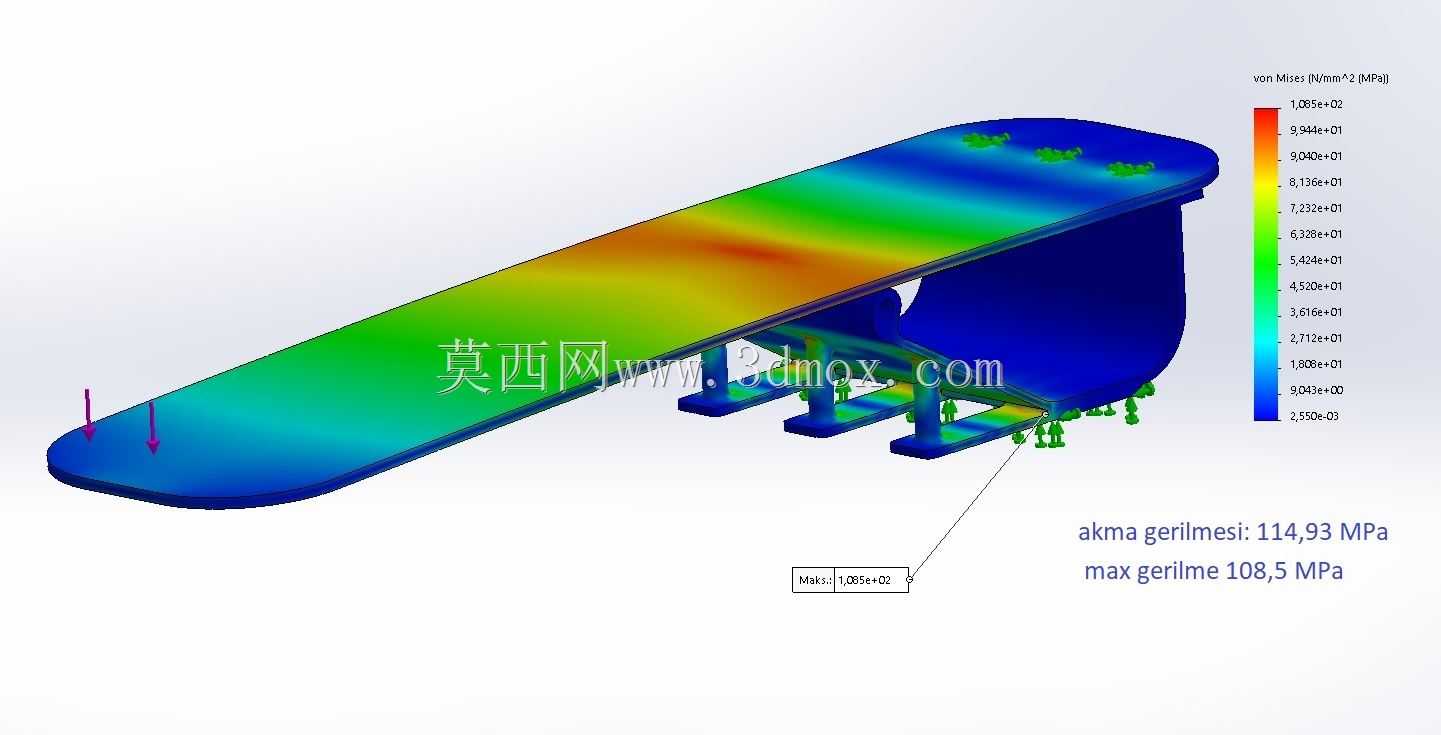

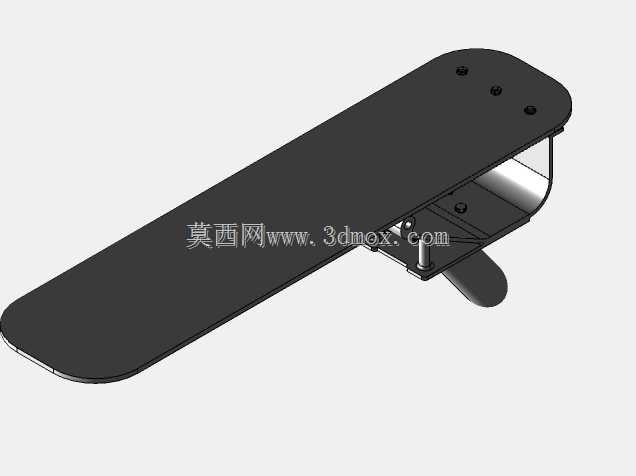

　　从结构功能来看，这个跳板采用长条形平板作为主受力面，平板底部做了半包式的支撑壳体，内部集成了复位弹片与转轴结构，按压端的下方设置了触发拨杆，当外力作用在平板上表面时，平板绕后端的转轴向下偏转，带动拨杆触发行程开关或者锁止机构的脱扣件，外力撤除后，内部的弹片会带动平板复位到初始水平位置。整个结构没有外露的弹性件，所有运动部件都被包裹在底部的壳体内，能有效阻挡车间内的切削碎屑、粉尘进入运动间隙，减少卡滞故障，日常维护只需要定期在转轴位置加注少量润滑脂即可，不需要频繁拆解清理。

　　设计过程中，首先要确定的是按压行程与触发力的匹配，这类轻载触发用的跳板，按压行程一般控制在8到12毫米，既不会因为行程太短导致误触发，也不会因为行程太长增加操作人员的按压力度，触发力设置在15到20牛区间，刚好能保证工件放置或者人员轻压就能触发，同时不会因为自身重力或者设备运行的振动出现误动作。主平板的长度根据安装工位的操作范围确定，一般覆盖200到300毫米的操作宽度，宽度设置在60到80毫米，保证足够的接触面积，平板边缘做了全圆角处理，避免操作人员磕碰划伤，也不会刮蹭经过的工件表面。

　　安装边界方面，底部的支撑壳体设置了三个沉头安装孔，呈三角形分布在壳体的安装面上，安装时只需要在配套的安装基板上加工对应位置的M4螺纹孔，就能通过沉头螺丝完成固定，安装后平板上表面与安装基板的表面高度差控制在2毫米以内，不会凸出过多影响工件的平移输送，也不会凹陷导致杂物堆积。转轴的位置设置在平板长度方向的四分之一处，靠近非触发端，这样的杠杆比例能让按压端的受力更合理，按压力度仅需要触发端阻力的三分之一，操作更省力，同时复位弹片的安装位置靠近转轴，不会占用平板下方过多的安装空间，整个构件的总厚度控制在35毫米以内，适合安装在空间紧凑的工装台侧边、设备舱门的内侧位置，不会和周边的管线、其他运动部件产生干涉。

　　细节设计上，平板的上表面做了细微的磨砂纹理处理，增加接触时的摩擦力，避免工件放置时打滑，也能减少表面反光对操作人员的视线干扰。底部的拨杆采用可调式安装结构，可以根据实际触发开关的位置调整伸出长度，适配不同型号的行程开关或者锁体，不需要重新加工整个构件，提升了通用适配性。壳体的侧边预留了一个小的走线缺口，如果需要搭配内置的微动开关，线缆可以从这个缺口引出，不会被运动部件挤压磨损。整个结构的运动部件之间都留了0.2到0.3毫米的配合间隙，既不会因为间隙过大出现晃动异响，也不会因为加工公差导致运动卡滞，适合普通的机加工或者钣金冲压工艺批量生产，加工成本低，装配难度小，只需要依次装入转轴、弹片、拨杆，再扣合平板与底部壳体就能完成组装，不需要复杂的调试工序。
