插片式5A汽车保险丝三维结构设计

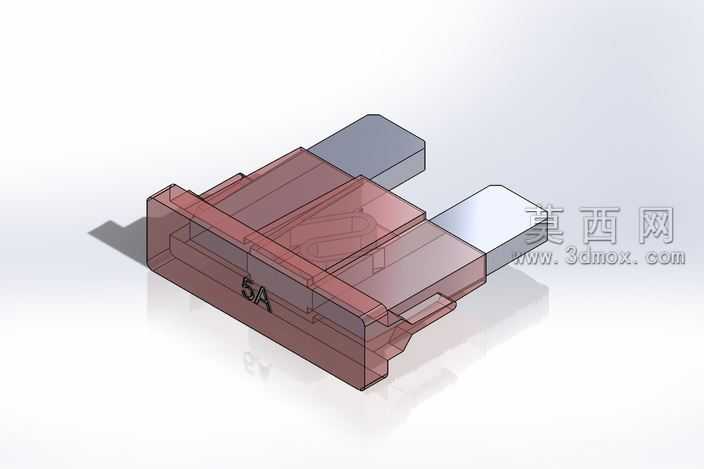

本作品为插片式5A规格汽车保险丝的三维参数化建模成果，建模过程依托主流三维设计软件完成，整体遵循汽车用插片保险丝的通用尺寸规范与结构设计逻辑。建模阶段首先完成整体轮廓的草绘定位，精准确定绝缘外壳与两个插脚的相对位置、尺寸比例，确保插脚间距、伸出长度符合车用保险座的通用适配标准，可直接匹配常规汽车保险插槽的安装尺寸。外壳部分采用半透明绝缘材质的渲染设定，建模时通过抽壳、筋位添加完成内部腔体结构设计，腔体内部预留熔丝的安装定位空间，外壳表面的5A规格标识采用包覆特征完成，保证标识位置醒目、字体清晰，符合电气元件的标识规范。两个导电插脚采用独立实体建模，材质设定为高导电率的镀锌铜材，插脚与外壳的配合位置设计有定位卡合结构，可避免插脚受外力时出现松脱移位，保证装配后的结构稳定性。内部熔丝部分按照5A额定电流的熔断特性设计对应截面积，建模时还原熔丝与插脚的连接结构，清晰展示过流熔断的核心工作部位。渲染阶段针对不同部件匹配对应材质属性，半透明绝缘外壳调整了合适的透光率与磨砂质感，还原工程塑料的真实视觉效果，金属插脚调整了金属反光度与表面粗糙度，呈现镀锌铜件的哑光金属质感，整体渲染采用柔和的环境光搭配定向投影，清晰展现产品的立体结构与各部件的装配关系。设计过程中充分考虑该类保险丝的实际使用场景，整体结构无多余冗余特征，所有尺寸均参考行业通用标准设定，既保证外观还原度，也清晰展示了插片保险丝的内部构造与装配逻辑，可用于电气元件结构教学、汽车电路配件展示等场景，帮助使用者直观理解插片式保险丝的外形特征与内部组成。
