带LED转向灯的摩托车后视镜结构设计

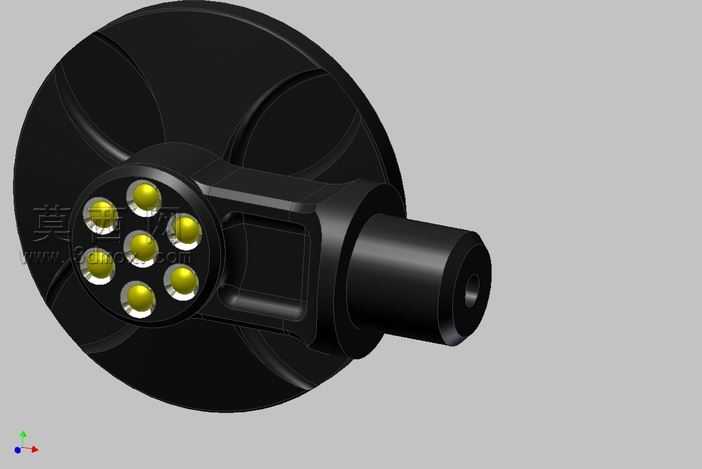

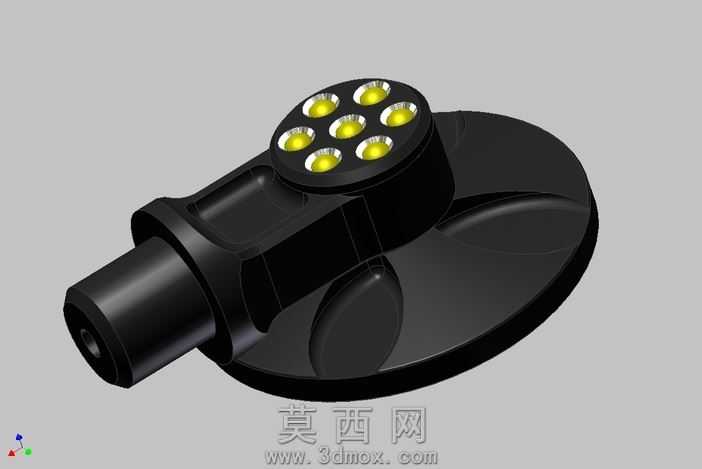

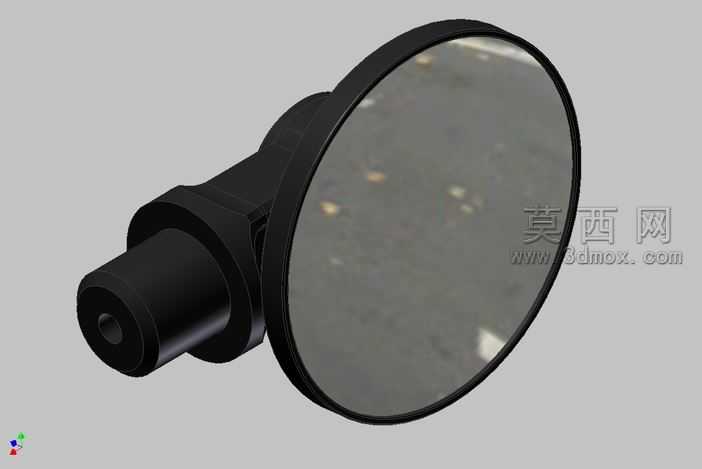

本作品为集成闪光功能的摩托车后视镜三维建模成果，建模过程围绕部件的实际使用功能与装配逻辑展开，首先通过草图绘制勾勒后视镜的整体轮廓，将圆形镜壳、安装连接柄、前端灯组模块三个核心部分进行分区建模。镜壳部分采用曲面建模手法，通过多段样条曲线拟合出圆润且符合空气动力学的外轮廓，对镜壳背部的加强筋结构做了等壁厚处理，保证注塑成型的工艺合理性，同时在镜壳内侧预留了镜片安装卡槽与灯组走线的空腔结构。连接柄部分采用实体拉伸与倒角结合的建模方式，还原了摩托车后视镜通用的安装轴结构，轴端预留了标准安装孔位，连接柄与镜壳的衔接处做了平滑过渡处理，既保证结构强度也避免应力集中问题。前端闪光模块是本设计的核心部分，建模时按照七颗LED灯珠的排布逻辑，在灯座上精准定位每颗灯珠的安装沉孔，灯珠采用半球形曲面建模还原LED灯珠的光学外形，灯座外圈做了环形遮光凸台结构，避免灯光直射造成炫目问题。材质渲染阶段，镜壳与连接柄采用哑光黑色ABS塑料材质，调整材质的粗糙度与反光度参数还原摩托车塑料配件的真实质感，LED灯珠采用半透明聚碳酸酯材质，添加微弱的自发光效果模拟灯珠点亮的视觉效果，安装轴部分采用磨砂金属材质，还原金属安装件的哑光金属质感。整体建模过程严格遵循摩托车配件的装配公差要求，各部件之间预留了合理的装配间隙，既可以用于产品外观方案展示，也可作为结构开模的参考依据，集成闪光功能的设计将后视镜与转向灯功能合二为一，能够优化摩托车车把区域的布局，减少额外配件的安装空间占用，提升骑行过程中的转向警示辨识度。
