多方向操纵输入编码器结构设计

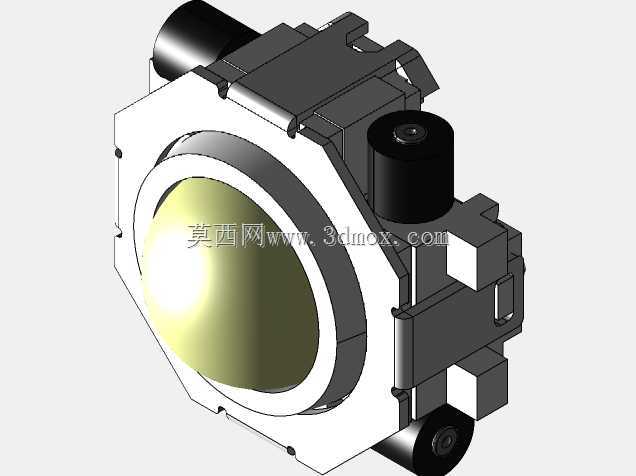

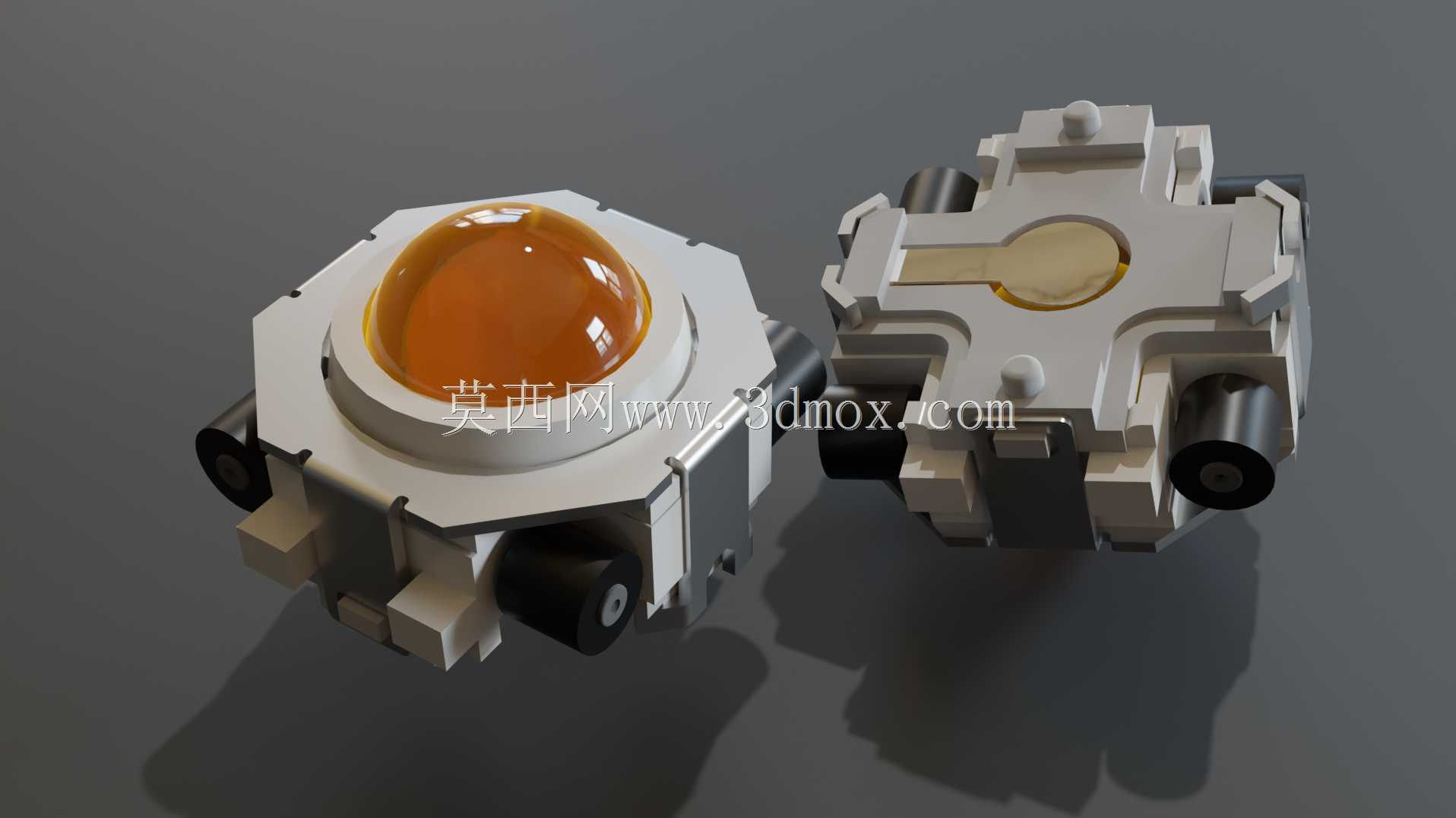

　　这款多向操纵编码器主要面向小型化操控终端的输入场景，常见于工业手持示教器、便携检测设备操控面板、小型遥控装置的方向输入模块，替代传统分立方向按键实现单部件多维度输入，减少面板开孔数量，压缩操控区域占用空间。从结构设计来看，两款不同顶盖配置的组件适配不同交互需求，半球形琥珀色透光顶盖适配带状态背光提示的使用场景，平面开槽顶盖适配盲操作场景，操作者可通过触感快速定位操纵中心，无需视线聚焦即可完成方向输入操作。核心操纵部分采用十字向心滑动结构，四个侧方位对称布置的接触式触发模块，可实现前后左右四个基础方向的独立触发，配合中心按压结构可额外实现确认输入功能，单部件即可覆盖五向输入需求，相比传统四按键加确认键的组合方案，

　　装配工序可减少60%以上，面板布局的容错空间更大。安装边界设计上，整体采用方形基座结构，基座侧边预留卡扣式安装位，无需额外螺丝固定即可卡入面板预设安装孔，基座外轮廓尺寸适配常见的16mm标准面板开孔，安装后突出面板高度控制在12mm以内，不会在便携设备表面形成过高凸起，避免收纳过程中出现误触。内部滑动结构采用自润滑工程塑料材质，滑动接触面做微弧面处理，操纵过程中无卡滞感，各方向触发行程控制在1.5mm，触发反馈清晰，不会出现虚位或误触发问题。侧方触发模块采用独立模块化设计，单个触点损坏可单独更换，无需整体报废部件，降低后期维护成本。顶盖与基座之间采用卡合式连接，可根据不同设备的外观配色需求快速更换不同颜色、不同触感的顶盖，

　　无需改动内部核心结构，适配多品类设备的外观设计需求。中心操纵球头的活动范围做了机械限位，避免过度扳动导致内部结构变形，正常操纵力控制在3-5N，既不会因为操纵力过小导致携带误触，也不会因为力值过大造成长时间操作的手指疲劳。
