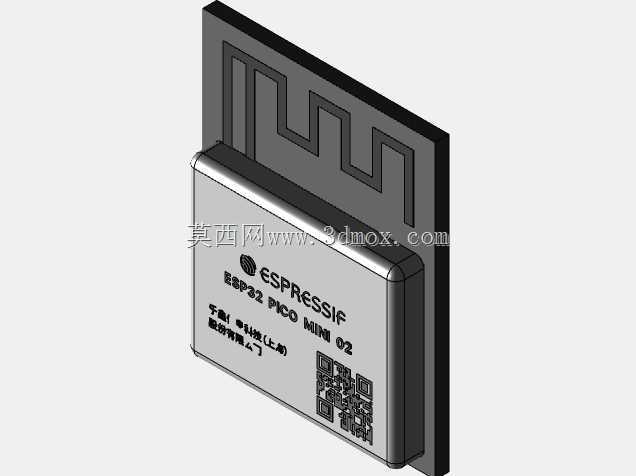

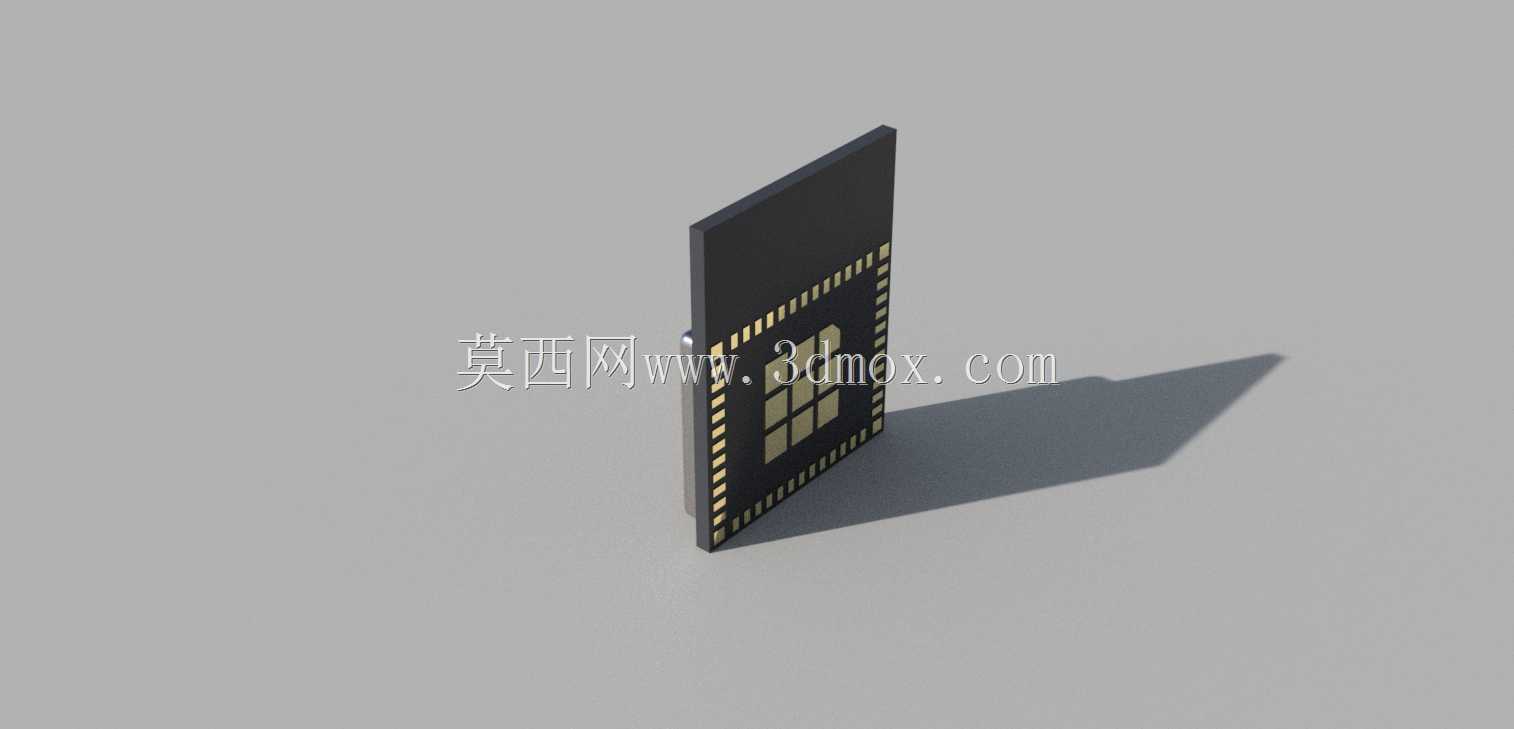

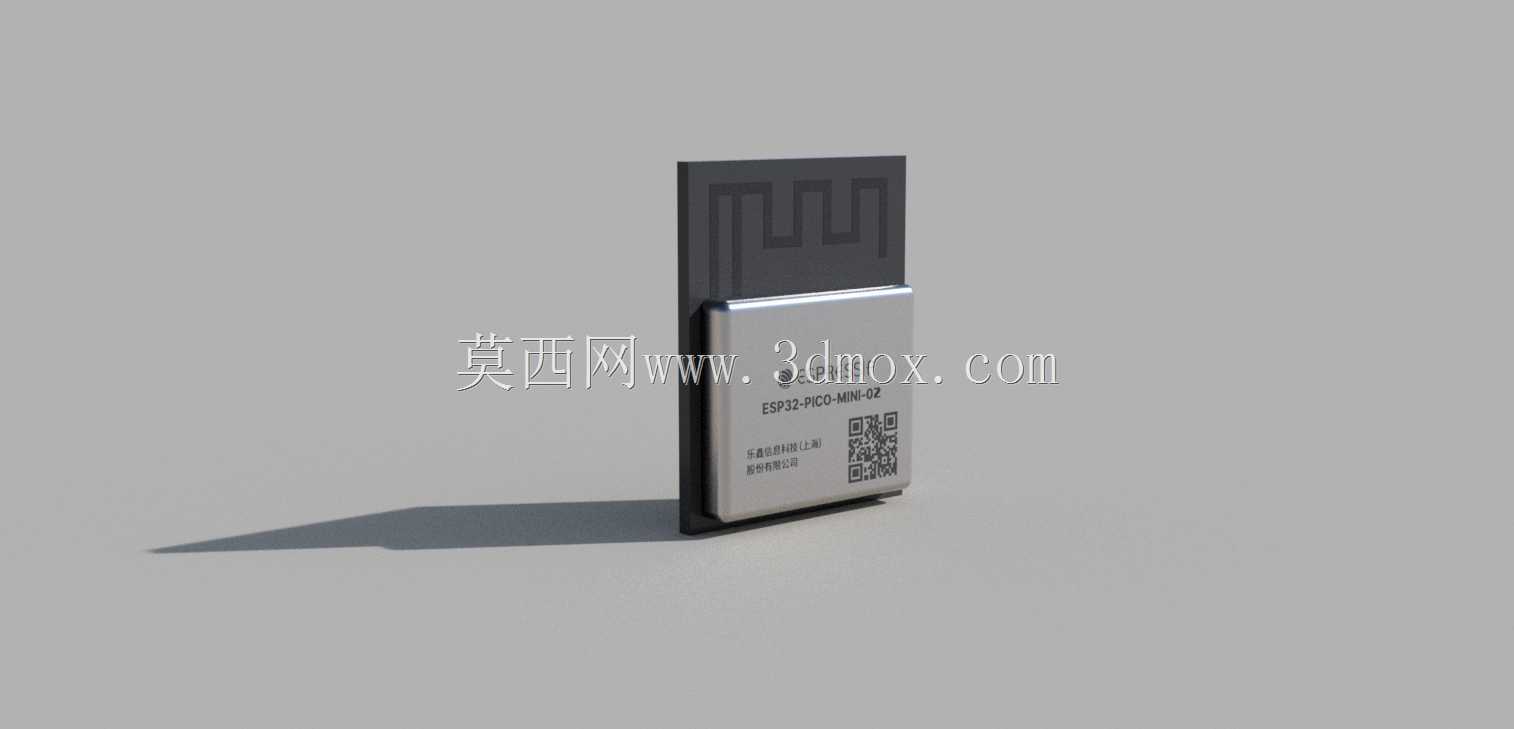

在嵌入式硬件开发与物联网终端设备的结构设计工作中,这类紧凑型无线微控制模组是很多小型智能感知节点的核心部件,日常做手持检测设备、小型环境监测终端、可穿戴传感装置的结构适配时,经常会用到同规格的模组做硬件堆叠设计。这款模组采用板载天线一体化的封装设计,金属屏蔽罩覆盖核心处理与射频电路区域,既可以隔绝外界电磁干扰对射频信号收发稳定性的影响,也能避免模组自身工作时产生的电磁辐射对外围高精度传感电路造成串扰,在做整机EMC整改的时候,这种自带屏蔽结构的模组能减少不少额外屏蔽件的设计工作量。从安装适配的角度看,这类超小型模组的引脚采用贴片式排布,焊盘分布在模组底部两侧,设计PCB封装时需要严格对应引脚间距预留焊盘尺寸,
同时要在模组安装区域的PCB表层避开走高频信号线,防止信号串扰影响无线通信距离。模组的整体外形趋近于薄型长方体,板载天线区域位于模组顶端,做结构外壳设计时,天线对应的外壳区域不能使用金属材质,也要尽量避开电池、金属结构件等会遮挡射频信号的部件,通常会在外壳对应位置预留非金属开窗,或者直接将天线区域对准外壳的塑料薄壁位置,保证信号收发的增益满足设计要求。在实际的工业传感场景里,这类模组常被集成到小型温湿度采集节点、设备振动监测终端、低功耗门禁传感单元中,依靠自身集成的WiFi与蓝牙通信能力,不需要额外搭载通信模块就能完成感知数据的无线传输,能大幅缩小终端设备的整体体积。做三维建模的时候,需要精准还原模组的外形公差,尤其是屏蔽罩的高度、
引脚的共面度参数,因为这类贴片模组在回流焊过程中,如果结构建模时预留的安装间隙不合理,很容易出现焊接偏移、顶壳等生产问题。另外建模时还要区分天线区域与屏蔽罩区域的材质差异,屏蔽罩为金属哑光镀镍材质,天线区域为高温PCB基材,在做整机装配干涉检查时,要重点确认模组上方的外壳内壁与模组顶面的安全间隙,避免组装时压损板载天线,同时要预留出模组工作时的散热空间,虽然这类低功耗模组发热量不大,但在密闭式工业传感外壳内,还是要避免紧贴其他发热元器件,防止高温工况下出现通信断连的问题。很多做小型传感终端的结构工程师在选型阶段,都会先拿到这类模组的精准三维模型做堆叠验证,提前确认安装边界、信号遮挡区域、焊盘对位的合理性,减少后期打样后的改模次数,毕竟这类核心通信模组的尺寸如果适配出错,整个硬件主板的布局都要重新调整,会拖慢整个项目的开发进度。
