贴片式微型无源蜂鸣器det402结构设计

　　做消费类电子、便携穿戴设备的结构设计时，声学提示器件的选型和布局一直是容易踩坑的环节，尤其是对厚度、安装空间有严苛要求的产品，常规直插蜂鸣器的体积和引脚结构根本无法适配，这款贴片式微型无源蜂鸣器的三维结构，刚好能覆盖这类高密度布板的设计需求。从实际应用场景来看，这类超小尺寸蜂鸣器常被用在TWS耳机充电仓、智能手环、微型定位器、超薄蓝牙遥控器这类内部空间寸土寸金的产品上，用来实现按键反馈、低电提醒、状态告警这类基础声学提示功能，不需要大音量输出，核心要求就是占板面积小、厚度薄，能适配SMT自动化贴片工艺，不需要额外人工插件工序。

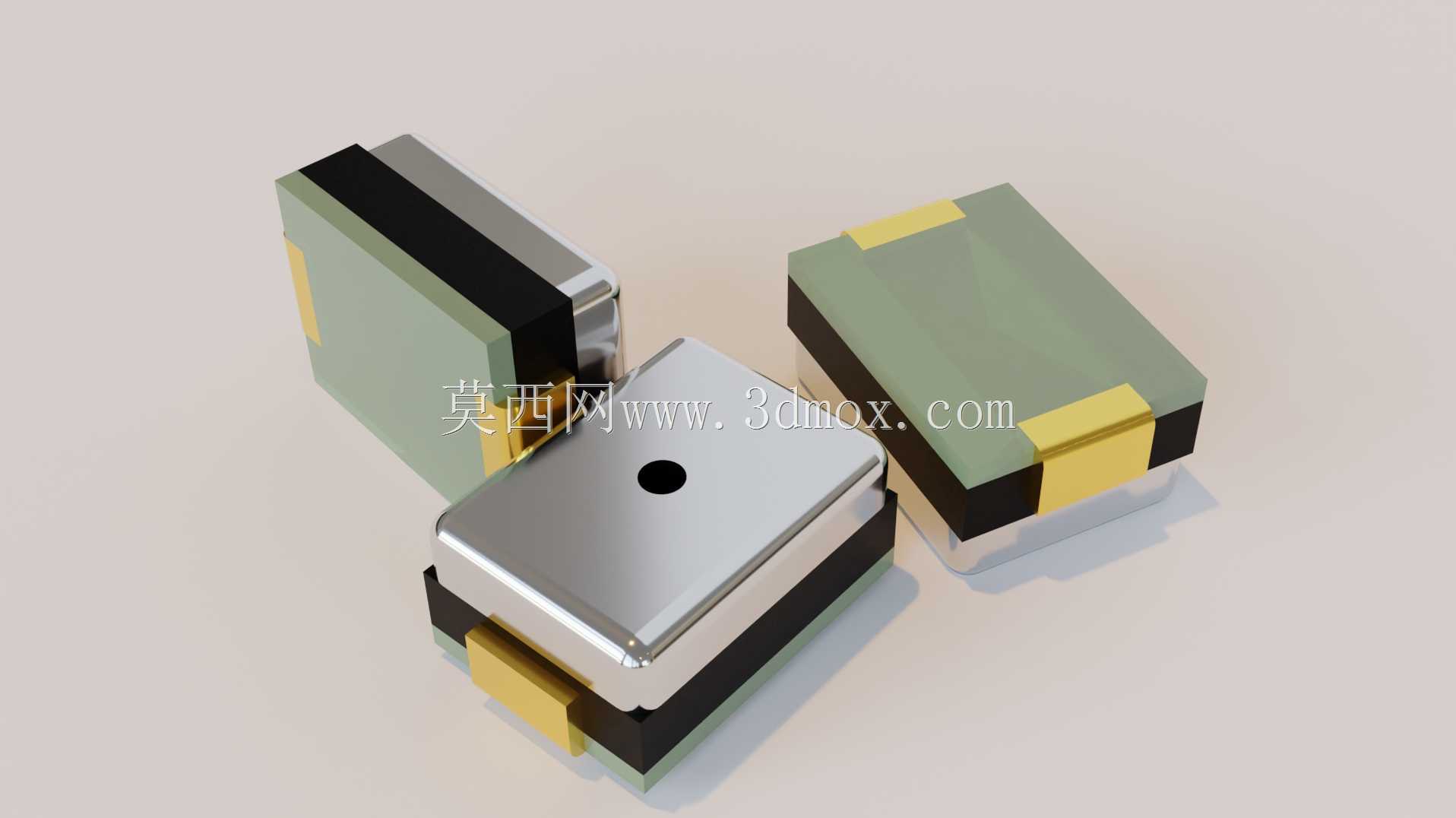

　　从结构设计思路上看，这款蜂鸣器采用了SMD贴片封装形式，两端的镀金焊端直接和PCB焊盘贴合，不需要预留引脚穿孔的空间，也规避了直插元件过波峰焊的工序限制，能和其他表贴元件一起完成回流焊制程，大幅提升产线装配效率。外形尺寸控制在4×3×1.9毫米，这个尺寸边界是经过多轮场景适配敲定的：4×3毫米的占板面积，在0402、0603元件密布的便携设备主板上，不会挤占主控、电池、传感器的布局空间，1.9毫米的总厚度，能适配整机厚度在5毫米以内的超薄类产品，不会因为器件突出导致外壳局部凸起，影响整机外观平整度。

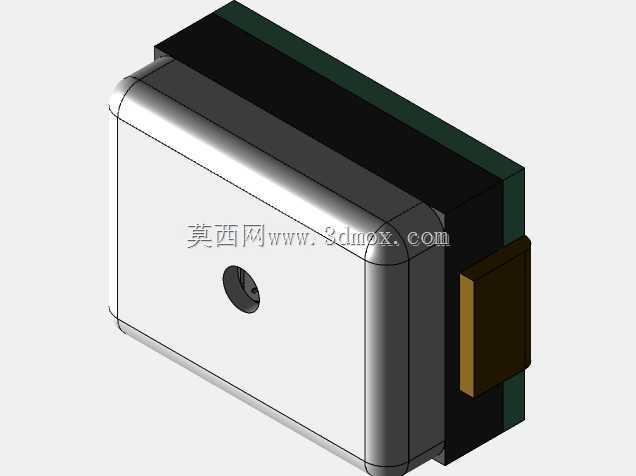

　　结构细节上，蜂鸣器的发声孔设置在顶面中心位置，设计时需要在对应外壳位置预留出声通道，通道要避免被电池、FPC排线遮挡，同时要做防尘网贴合位，防止日常使用中灰尘、汗液进入腔体影响发声效果。外壳采用耐高温的工程塑料包覆金属屏蔽层，一方面能承受回流焊阶段的高温冲击，不会出现壳体变形、内部压电结构移位的问题，另一方面金属屏蔽层可以降低蜂鸣器工作时对周边射频元件、敏感传感器的电磁干扰，这一点在集成蓝牙、GNSS定位功能的产品上尤为重要。

　　安装边界方面，焊盘设计需要严格匹配器件两端焊端的尺寸，焊盘长度要比焊端多出0.2-0.3毫米的爬锡空间，钢网开孔厚度控制在0.12毫米，避免锡量过多导致器件浮高、偏移，同时两个焊盘之间要预留阻焊层，防止焊锡连通造成短路。器件布局时要尽量远离主板上的麦克风、MEMS传感器这类敏感器件，避免蜂鸣器工作时的振动传导影响这类器件的性能，周边0.5毫米范围内不要布置高度超过1毫米的元件，防止贴片机吸嘴取料时发生干涉。和有源蜂鸣器不同，这款无源器件需要外部提供驱动方波信号才能发声，设计驱动电路时要匹配对应的谐振频率，不需要内置振荡电路，进一步压缩了器件的整体体积，也降低了器件自身的静态功耗，适配电池供电的低功耗类产品需求。
