ESP32-PICO-MINI-02U无线通信模组结构

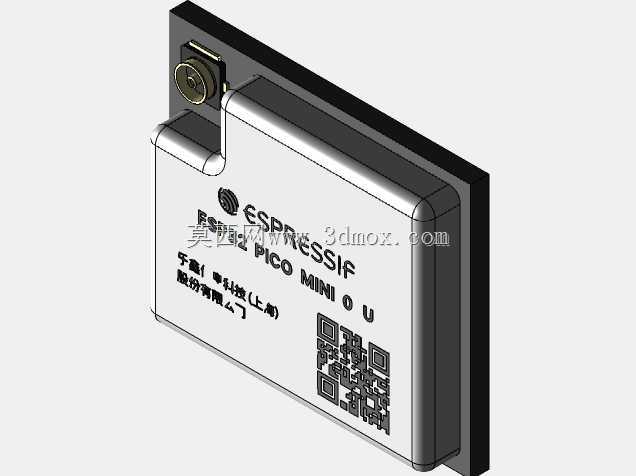

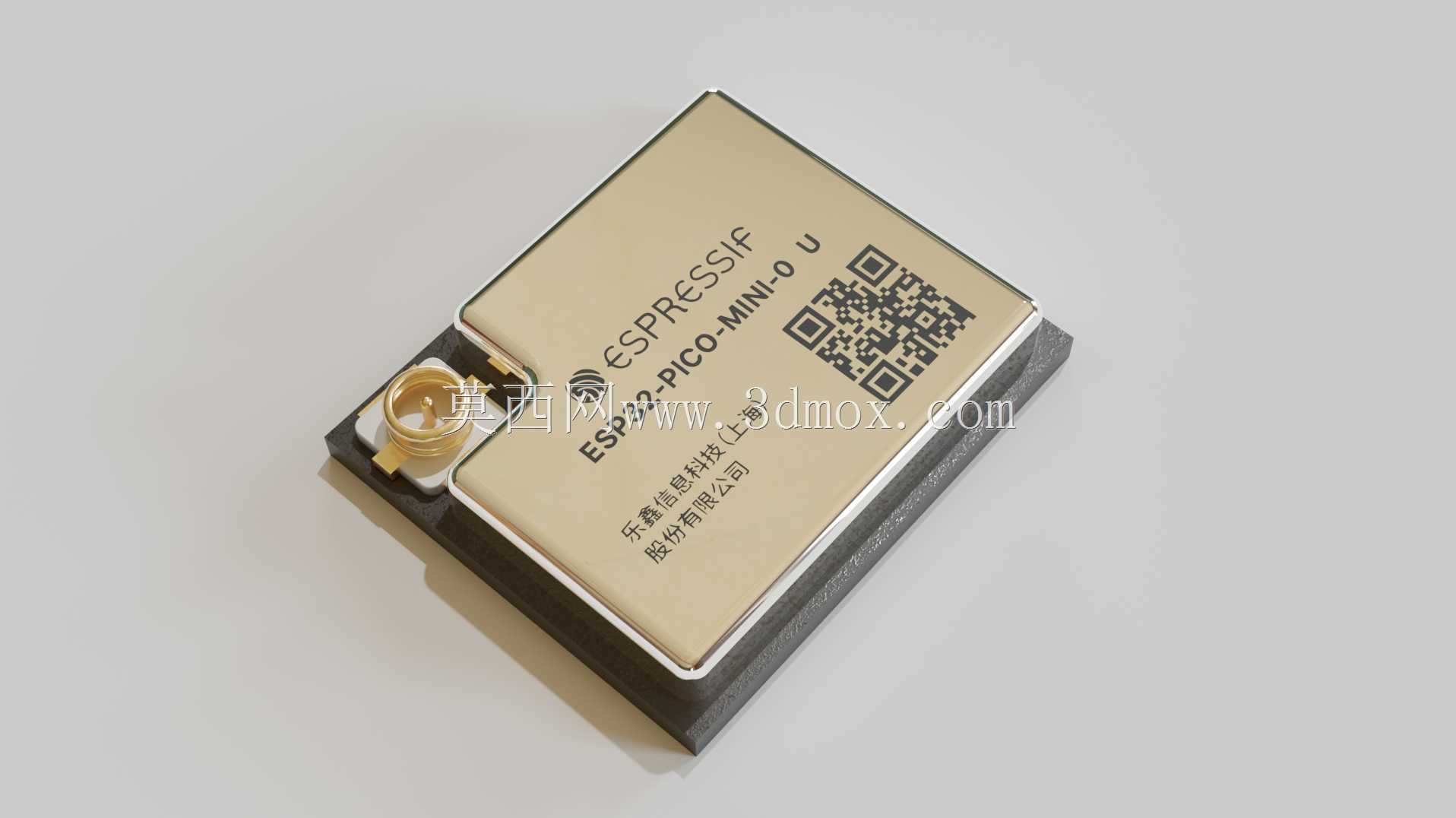

　　在物联网终端、工业传感节点、小型智能硬件的开发流程里，这类带U.FL射频接口的紧凑型无线通信模组，是硬件结构设计阶段必须精准还原的核心部件，很多刚接触嵌入式硬件结构设计的工程师容易忽略模组的安装边界与外围避让空间，导致后期打样出现射频干扰、装配干涉、天线性能不达标的问题。这款模组采用金属屏蔽罩一体化封装设计，顶面直接印刷模组型号标识与溯源二维码，侧面预留标准U.FL同轴射频连接器座，可外接高增益外置天线，适配复杂金属外壳内的信号传输需求，底部采用LGA封装焊盘，无需额外插件固定，直接通过SMT工艺贴装在PCB板上，能大幅缩小终端产品的整体体积。从结构设计维度看，建模时首先要严格对齐模组的实际安装公差，屏蔽罩边缘的圆角、U.

　　FL座的插拔高度、底部焊盘的间距与露铜范围都需要精准还原，不能只做外观示意——很多工程师在堆叠设计时只参考模组的长宽外轮廓，忽略了U.FL接头插拔时需要的手部操作空间，以及射频走线周边3mm范围内不能走高频数字线路、不能布置金属结构件的避让要求，最终导致量产时天线驻波比超标，无线传输距离达不到设计指标。这类模组的实际应用场景覆盖极广，从工业现场的温湿度传感采集节点、智能楼宇的门禁控制终端，到消费类的小型可穿戴设备、智能家居的子节点控制器，都能见到同封装规格模组的身影，设计时除了要保证模组本身的结构尺寸准确，还要考虑模组工作时的散热路径，金属屏蔽罩顶面不能直接贴合密闭的金属外壳，需要预留至少0.5mm的空气间隙，

　　避免长期高温工作导致模组稳定性下降。另外，建模时还要注意模组底部的定位丝印范围，在PCB封装设计时对应的丝印层要和三维模型的外轮廓完全匹配，方便SMT生产时的视觉对位，减少贴装偏移的不良率。对于需要做整机跌落测试的手持类设备，还要在模组周边的PCB区域预留加固焊盘的位置，避免跌落时模组焊盘出现虚焊脱落的问题，U.FL接口的射频连接线走线时要做固定处理，不能让线缆的应力直接作用在模组的连接器座上，长期震动场景下还要在连接器位置点胶加固。
