短体夹板式Type-C母座连接器结构

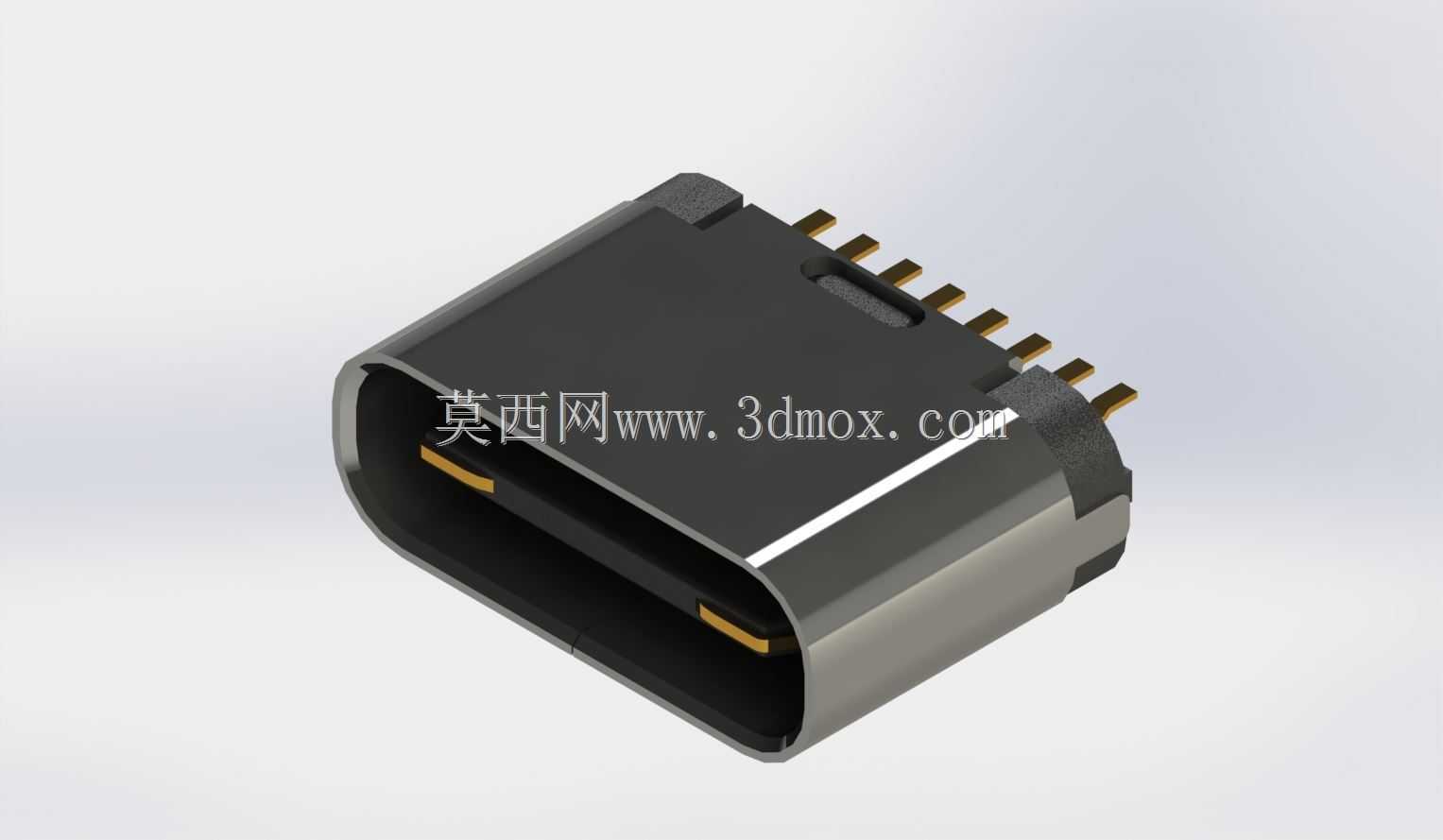

　　这款夹板式Type-C母座是当前消费电子、工业控制板卡领域应用极广的板端连接部件，日常接触的便携数码设备、手持检测终端、小型工控人机交互面板上，都能见到这类短体接口的身影，它承担着设备与外部线缆之间电力传输、数据交互的物理连接功能，是板卡对外交互的核心通路部件。从结构设计逻辑来看，这款母座采用夹板式安装结构，区别于传统插板焊接的接口，安装时无需在PCB上开设长条形避让槽，直接夹持在对应厚度的电路板边缘，通过引脚与板上焊盘完成焊接固定，这种设计能大幅降低PCB的开孔加工要求，同时让接口与板边的贴合度更高，在薄型化设备的内部堆叠中能节省更多纵向空间，适配当前设备轻薄化的设计趋势。接口的外露插接端做了金属外壳全包覆设计，

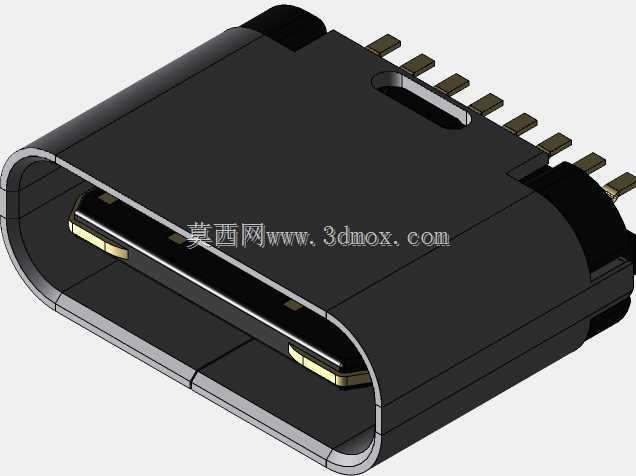

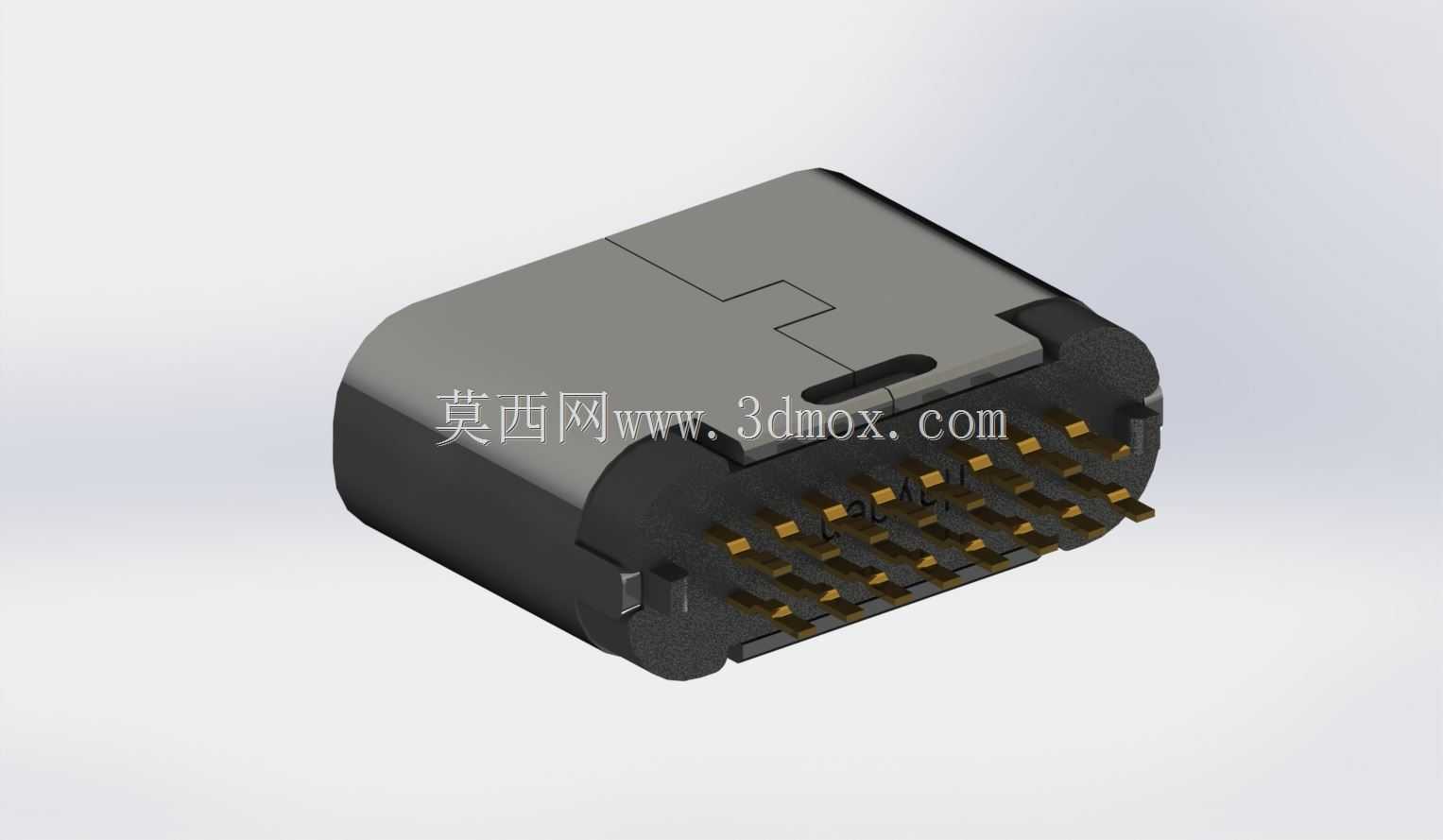

　　金属壳体采用拉伸成型工艺，接缝处做了紧密扣合处理，既能在公头反复插拔过程中承受侧向挤压力，避免内部胶芯结构出现偏移损坏，也能形成连续的电磁屏蔽层，减少高速数据传输过程中外界电磁信号对传输链路的干扰，保障信号传输的稳定性。内部胶芯采用耐高温绝缘材质注塑成型，接触端子按标准Type-C引脚定义排布，端子接触端做了弧形凸起设计，能在公头插入时保持稳定的接触压力，降低接触电阻，焊接端则延伸出壳体外侧，与夹板安装结构的位置精准匹配，焊接时引脚能自然贴合在PCB表面焊盘上，无需额外弯折整形，适配常规波峰焊、回流焊的加工工艺要求。从安装边界尺寸来看，这款母座的纵向长度为5.9mm，属于短体规格，安装后在PCB板面上的突出高度控制得极低，

　　不会占用设备内部过多的堆叠空间，引脚间距0.8mm、排距1mm的参数设置，完全符合常规PCB加工的最小线宽线距要求，普通加工精度的电路板就能完成焊接装配，不会额外提升板卡的加工成本。在实际选型应用中，这类夹板母座尤其适合板边空间局促、设备外壳开口距离板边尺寸较小的设计场景，比如超薄充电宝、便携数据采集器、小型嵌入式控制模块等产品，安装后接口端面能与设备外壳内壁精准贴合，避免出现接口凹陷、突出过多的装配问题，同时金属外壳的接地引脚能直接与PCB上的接地焊盘连接，将插拔过程中产生的静电直接泄放到板卡接地层，提升设备的静电防护能力。建模过程中对接口内部的倒扣防脱结构、端子的弹性形变空间、壳体与胶芯的配合公差都做了还原，能直接用于板卡设计阶段的装配干涉检查，也可作为设备外壳接口开口尺寸设计的参考依据，避免后期开模阶段出现接口与外壳装配错位的问题。
