四脚贴片式轻触按钮开关结构设计

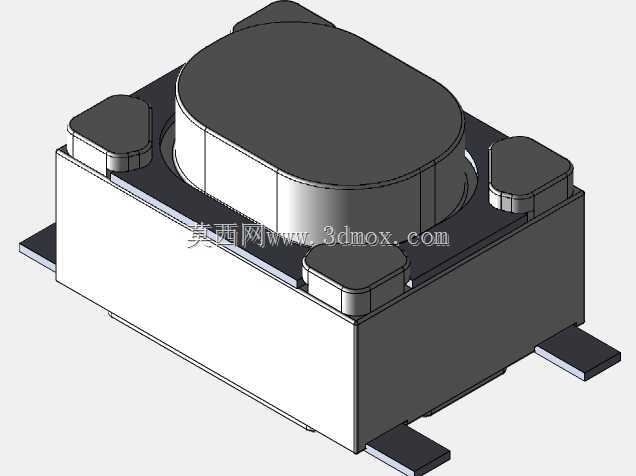

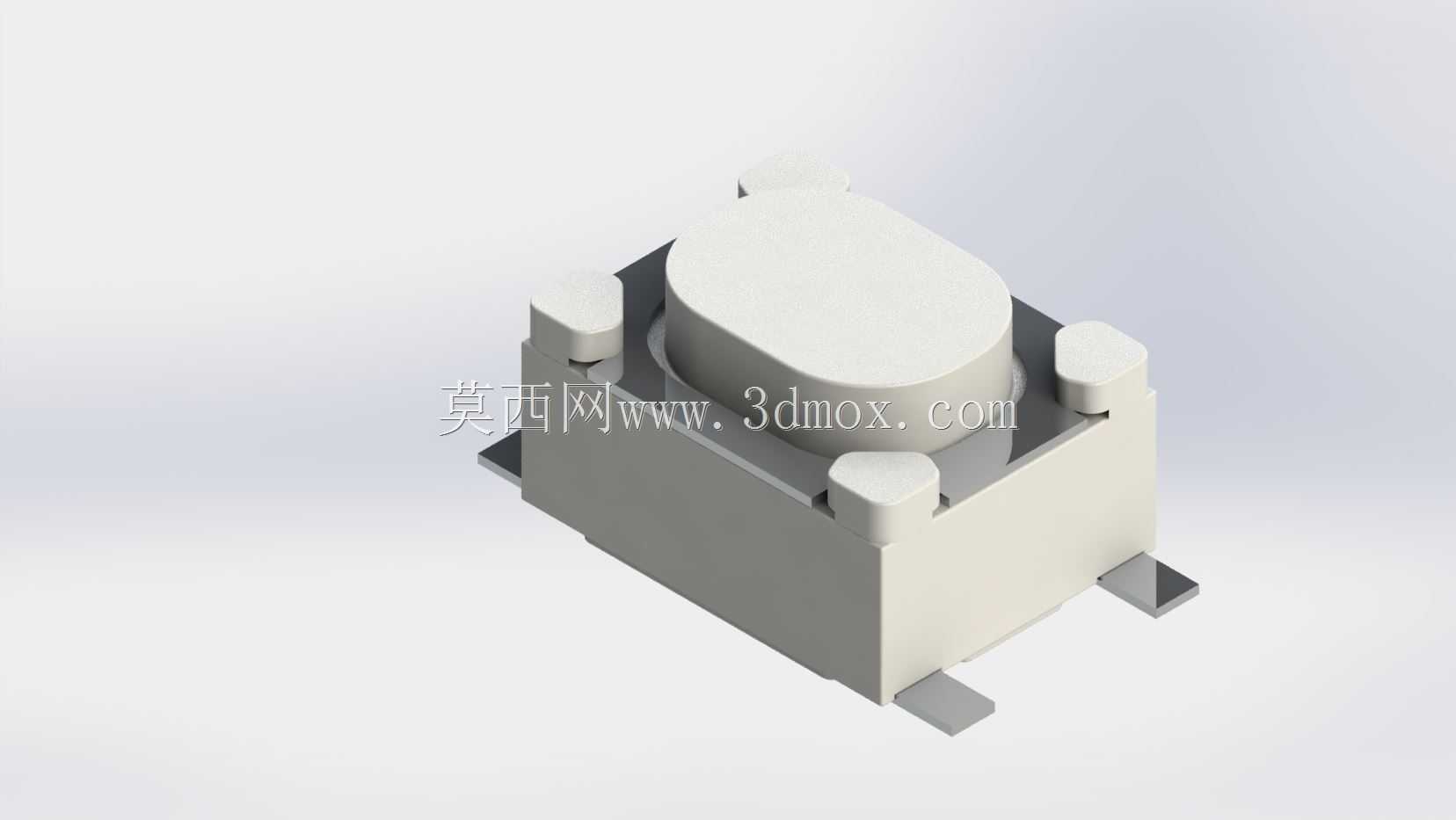

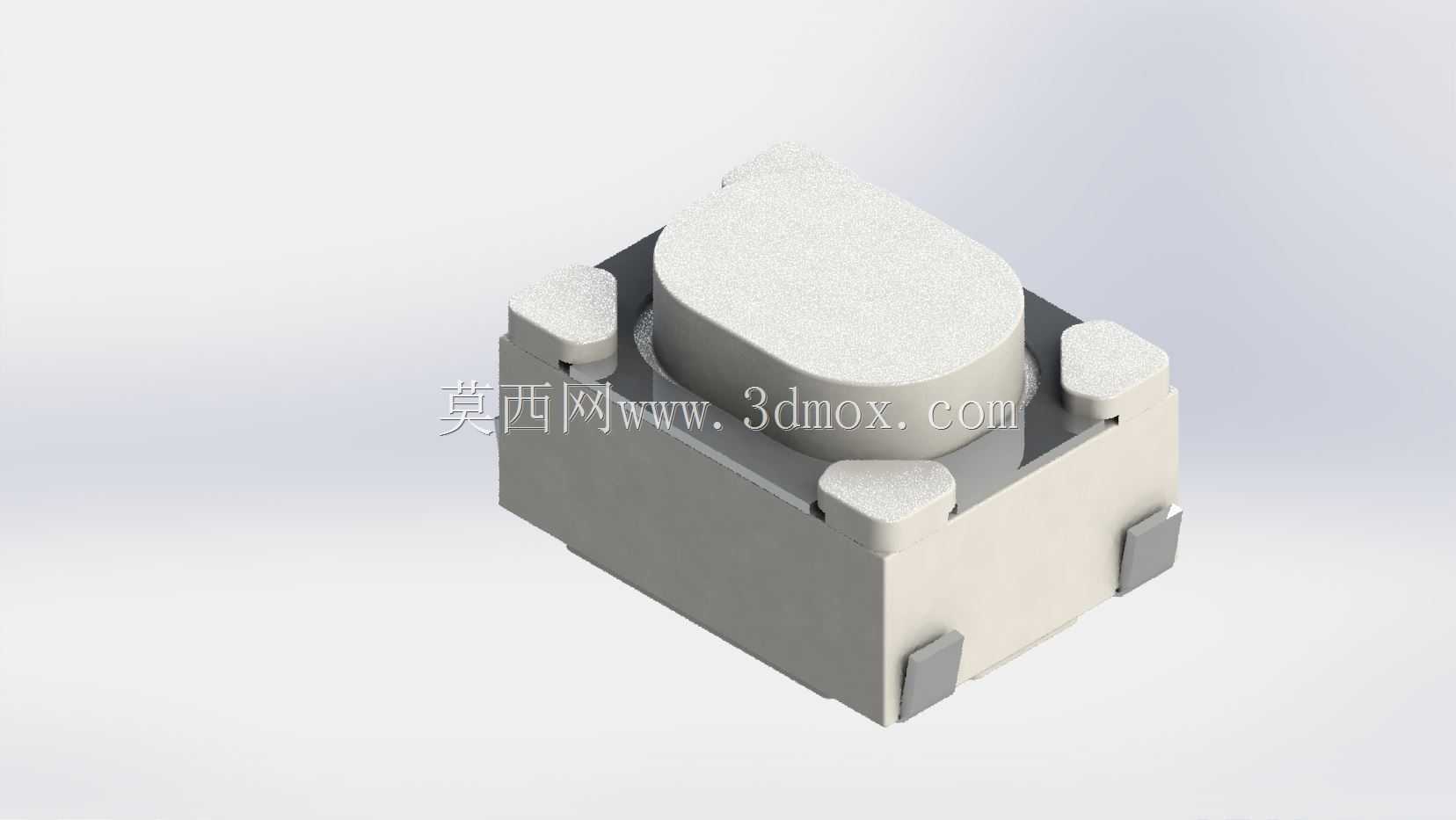

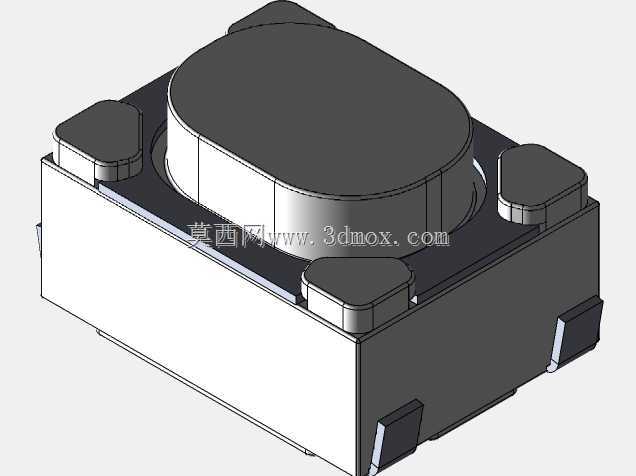

　　这类四脚轻触按键是消费电子、工业控制板卡上用量极大的基础交互元件，日常接触的家电控制面板、手持检测设备按键区、工控终端操作面、小型数码产品功能键上都能见到它的身影，核心作用是通过按压动作实现电路的通断触发，给主控单元传递人工操作的电平信号，属于典型的瞬时接触式开关元件，松开后自动复位断开回路。从结构设计逻辑来看，这款按键采用3×4mm的贴片式基底尺寸，2.5mm的总高度刚好适配多数薄型板卡的安装空间需求，四个焊脚分布在本体两侧，焊接时可以牢牢贴装在PCB表面，相比两脚插件式的同规格按键，抗侧向拉扯能力更强，能承受更频繁的按压力度，不易出现焊盘脱落的问题。按键的操作端采用椭圆形凸面设计，接触面积比圆形按键更大，手指按压时的触感更均匀，

　　不会因为按压位置偏移出现卡滞，内部采用弹片式触发结构，按压行程控制在0.2-0.3mm区间，触发压力维持在160-250gf，既不会因为压力太轻出现误触发，也不会因为压力过大导致操作疲劳，适合需要频繁点按的操作场景。设计时需要重点考虑安装边界的预留，除了本体3×4mm的占地尺寸，焊盘需要向外延伸0.8mm的焊接余量，按键上方需要预留至少1mm的操作空间，避免外壳装配后压住按键导致常通，周边0.5mm范围内不要布置过高的元件，防止干涉按键的按压行程。这类按键的外壳采用耐高温LCP材质注塑成型，能够满足回流焊的高温工艺要求，不会过炉时出现变形融化，内部弹片采用不锈钢材质冲压成型，表面做镀金处理，降低接触电阻，

　　避免长期使用后出现氧化接触不良的问题，正常工况下的机械寿命可以达到10万次以上，足够覆盖多数民用与工业设备的全生命周期使用需求。在板卡布局时，这类按键通常布置在PCB的边缘操作区，四个焊脚除了实现电气连接，两个固定脚还能增强结构强度，设计时需要注意按键的按压方向与外壳开孔的对位精度，公差控制在0.1mm以内，避免出现按键卡边、按压无反馈的问题，同时要注意密封设计，如果是用在多尘、潮湿的户外设备场景，还需要在按键与外壳之间加装硅胶密封圈，避免水汽、粉尘进入开关内部导致接触失效。
