I2C接口黄蓝0.96英寸OLED显示模块结构设计

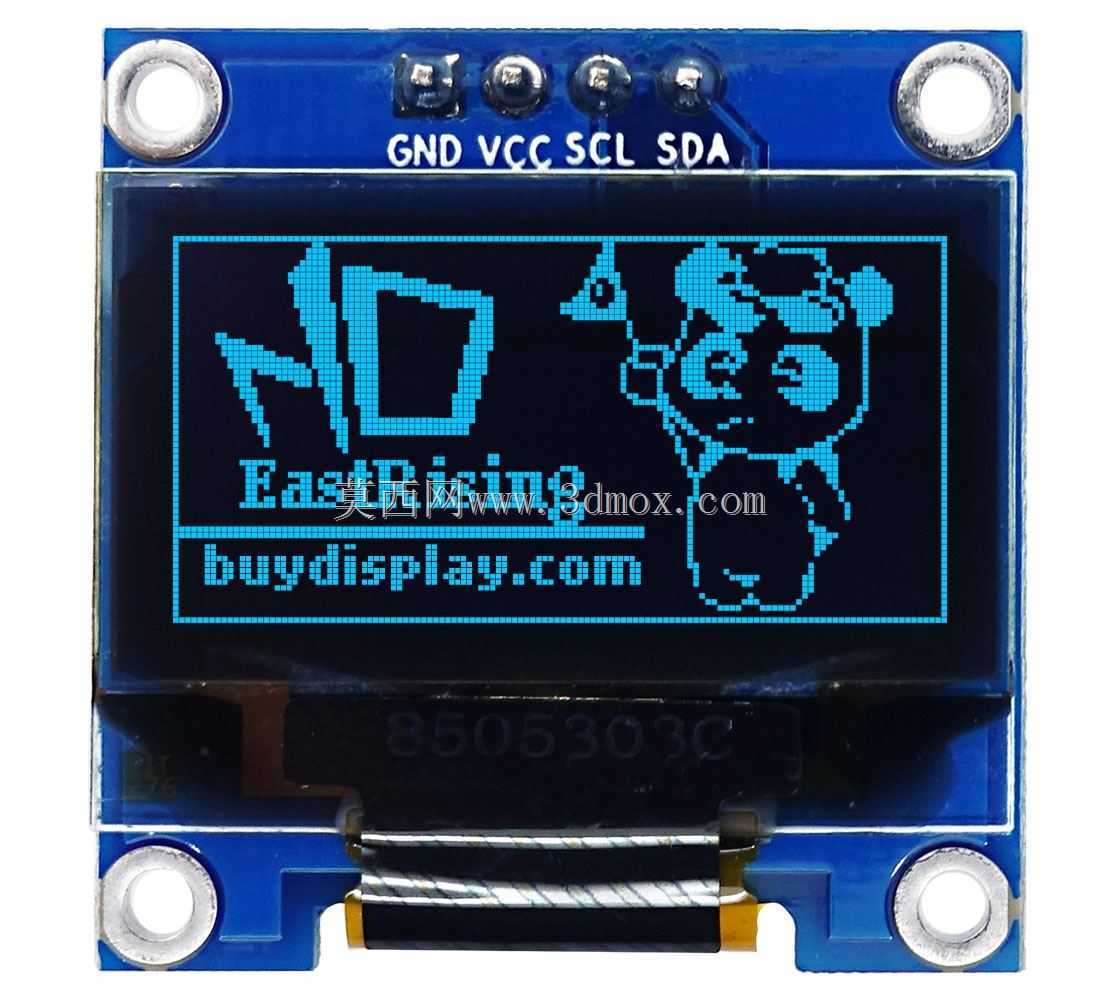

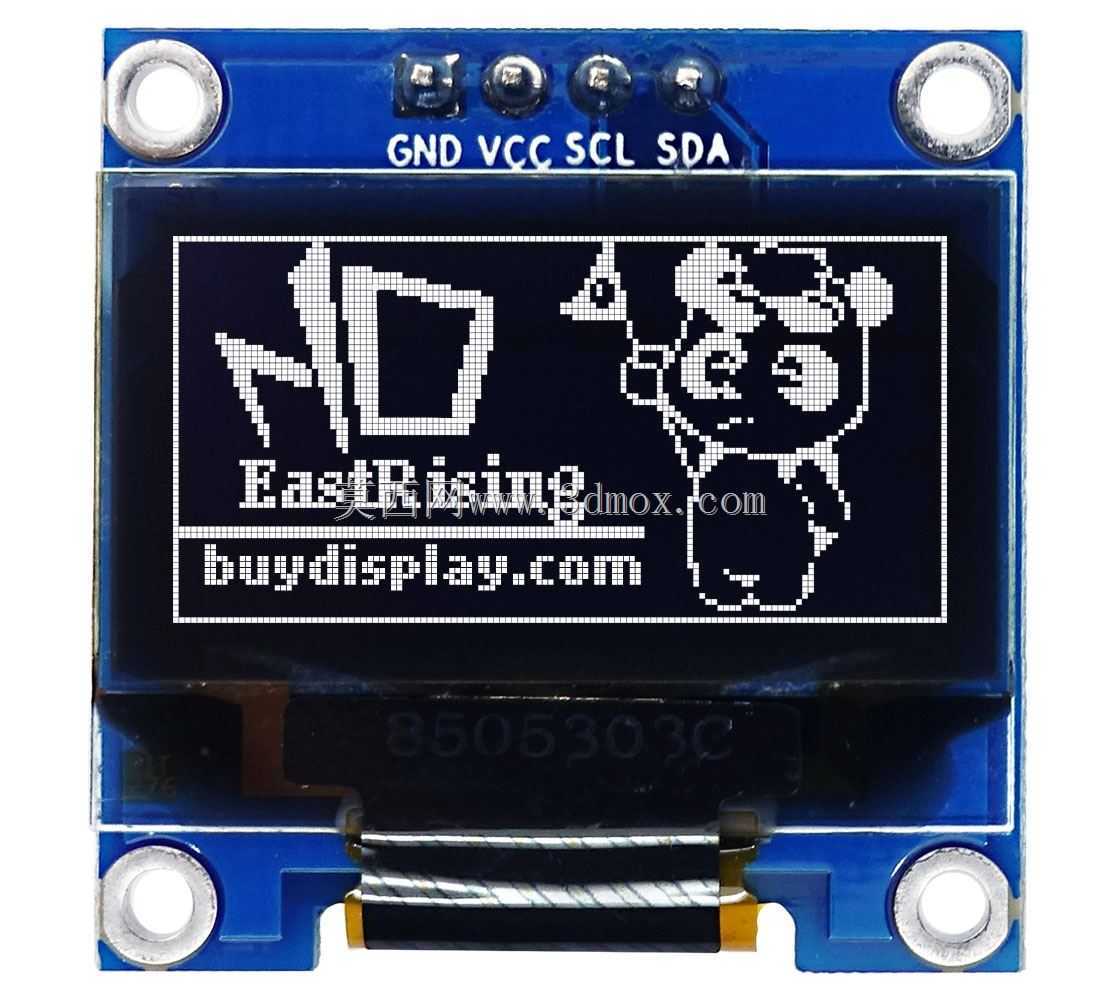

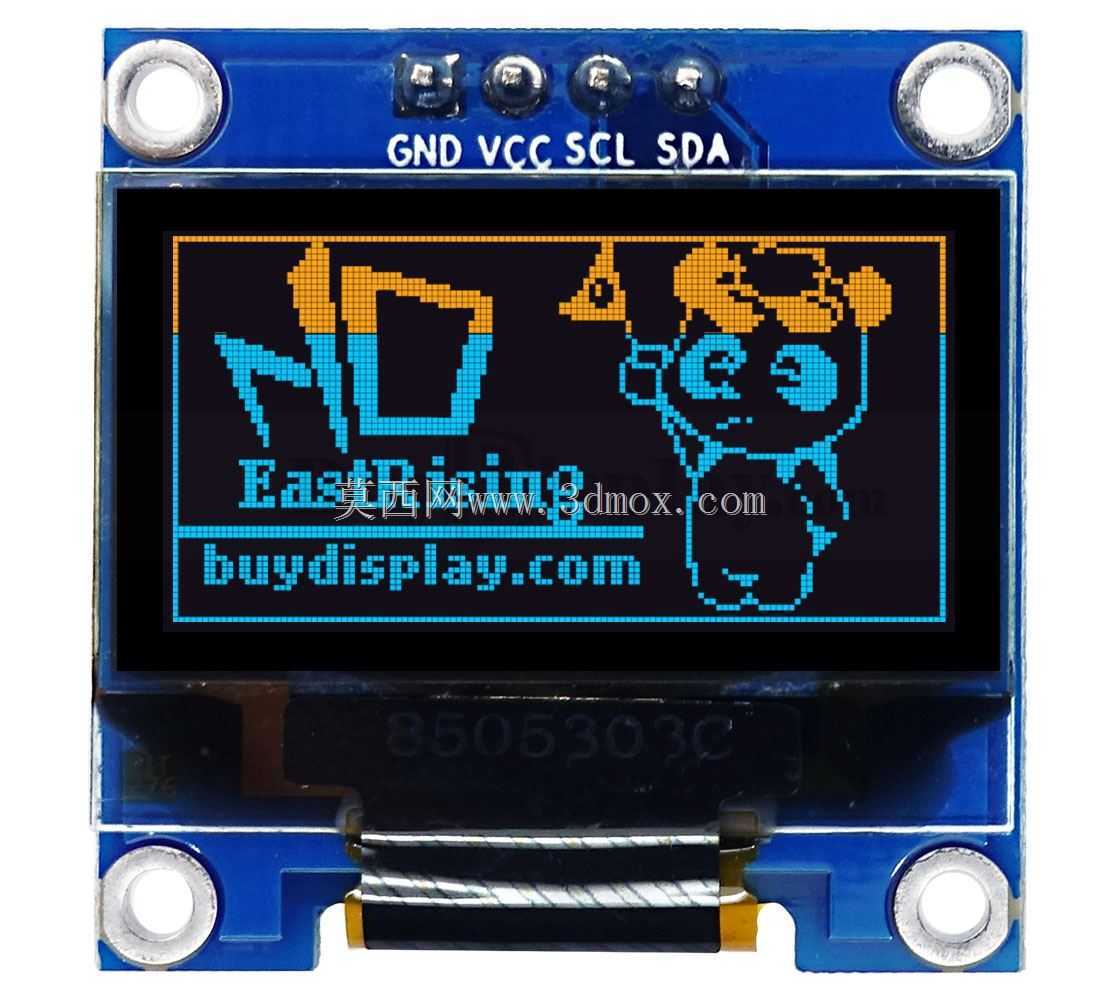

　　这款0.96英寸黄蓝双色OLED显示模块，在嵌入式开发、小型智能设备的人机交互场景中应用十分广泛，不管是开源硬件项目的状态参数显示，还是小型工业检测设备的实时数据反馈，都能看到这类模块的身影。模块采用SSD1306控制芯片，通过I2C通信接口实现数据传输，仅需两根信号线即可完成显示内容的下发，相比并行接口的显示模块，能大幅减少主控芯片的IO口占用，这对引脚资源紧张的小型主控板来说尤为实用。128x64的像素分辨率，能够满足字符、简单图标、短曲线数据的显示需求，黄蓝双色的分区显示设计，可将关键告警信息用黄色区域呈现，常规运行参数放在蓝色区域，无需额外背光组件，OLED自发光的特性让模块在低光照环境下也有清晰的显示效果，同时功耗远低于同尺寸的TFT LCD模块，适配电池供电的便携类设备。

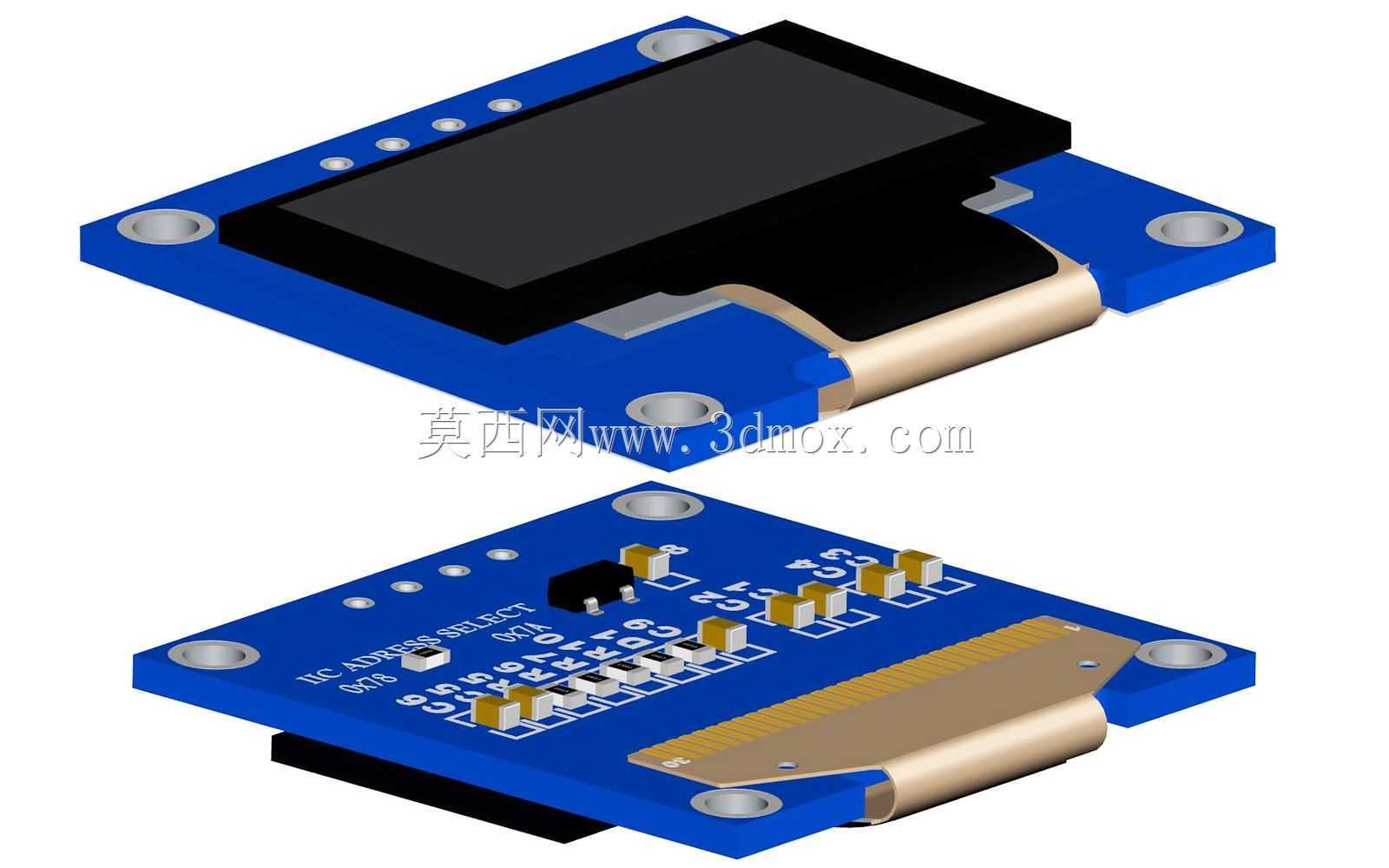

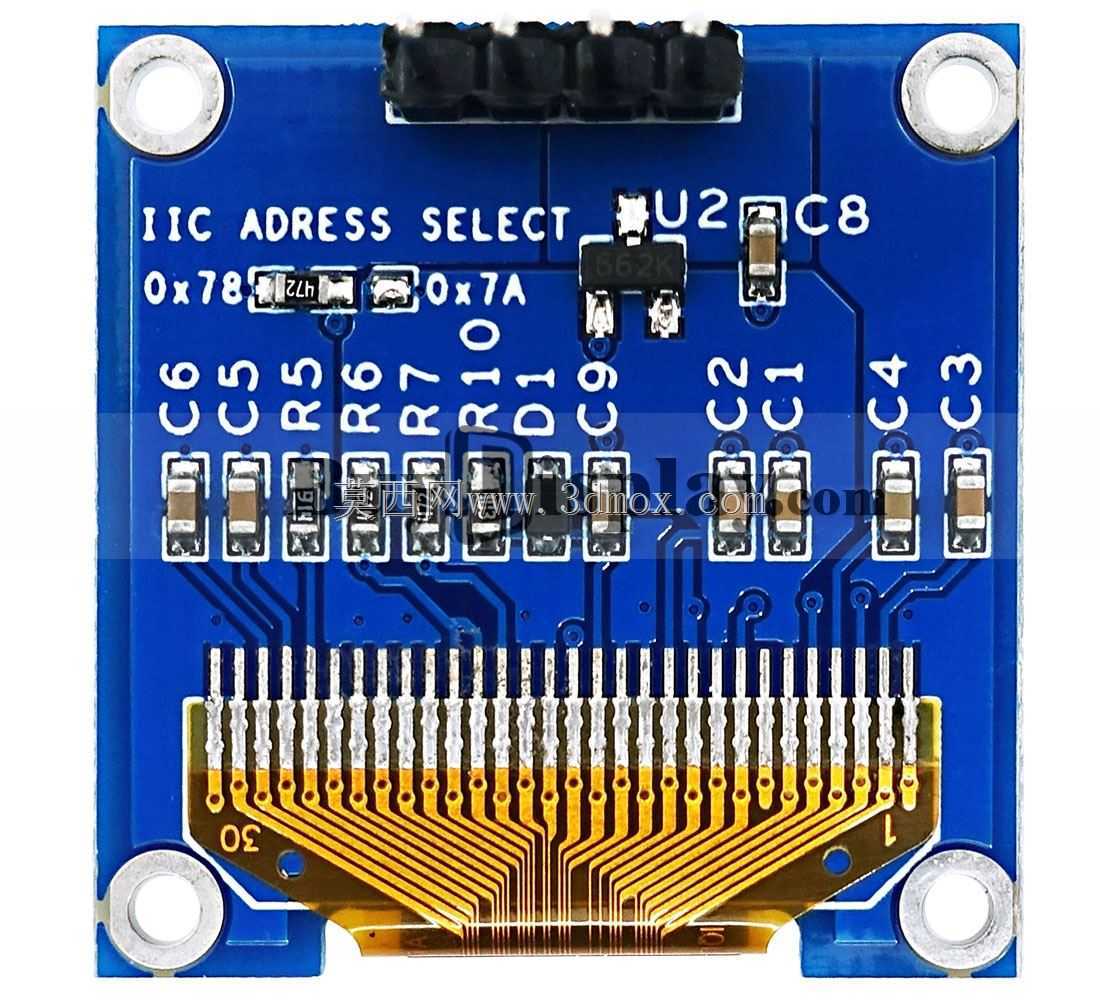

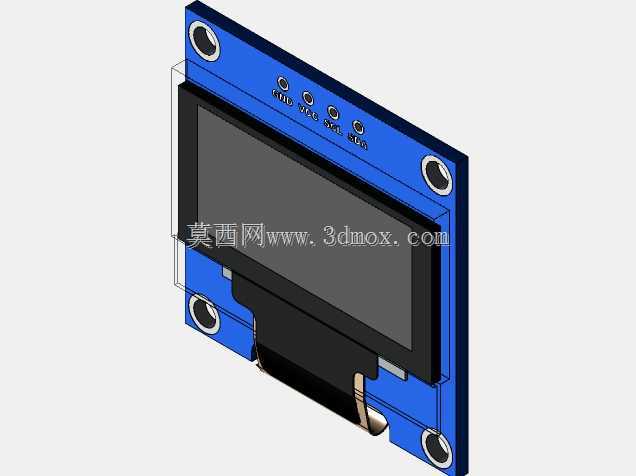

　　从结构设计层面来看，模块采用标准双列排针引出接口，引脚定义兼容主流开源硬件的接线规范，不管是对接Arduino控制板还是树莓派扩展接口，都能直接匹配通用接线定义，无需额外调整引脚映射。PCB板四角设计了标准安装孔，孔径适配M2规格的固定螺丝，安装孔位的间距经过统一校准，可直接固定在通用开源硬件的原型安装板、3D打印的设备外壳预留位上，安装边界清晰，不会和周边的接插件、元器件产生结构干涉。模块的FPC排线采用压接工艺连接OLED屏体与PCB基板，屏体下方预留了足够的避让空间，避免组装时排线弯折角度过大导致的接触不良问题。PCB板上的上拉电阻、地址选择电阻都采用贴片封装，布局紧凑，整体板厚控制在1.6mm，加上屏体的总厚度不超过8mm，能够嵌入到内部空间局促的小型手持设备、桌面迷你检测装置中。

　　在实际选型应用中，这类模块常被用于环境监测设备的温湿度、空气质量数据显示，小型3D打印机的工作状态、进度参数显示，还有智能小车的运行速度、电量状态反馈，I2C接口的通信速率足够支撑这类场景下的显示刷新需求，不会出现明显的画面延迟。结构设计时充分考虑了手工焊接的便利性，排针焊盘尺寸预留了足够的上锡空间，即使是入门级的硬件开发者也能顺利完成焊接组装，板上的元器件排布避开了安装孔的受力区域，固定螺丝时不会对周边贴片元件造成挤压损伤。屏体表面没有额外的亚克力保护面板，在对防护有要求的场景下，可直接在外壳对应位置预留透明视窗，模块本身的安装公差控制在±0.1mm，和外壳视窗的对位匹配难度低，无需反复调整安装位置即可实现齐平的装配效果。
