智能手表用1.54英寸IPS显示面板结构

　　在可穿戴消费电子的结构设计环节，小尺寸显示模组的选型与安装适配，是直接决定终端产品佩戴体验、显示效果与装配良率的核心环节，本次涉及的1.54英寸方形显示面板，正是面向智能手表这类紧凑型可穿戴设备开发的核心人机交互部件。从实际应用场景来看，这类显示模组除了适配常规智能手表的屏幕替换与新品开发外，也可用于小型便携检测设备、迷你工控显示终端、开源硬件开发板的外接显示扩展，覆盖对安装空间有严格限制、需要清晰可视角度的小尺寸显示需求场景。

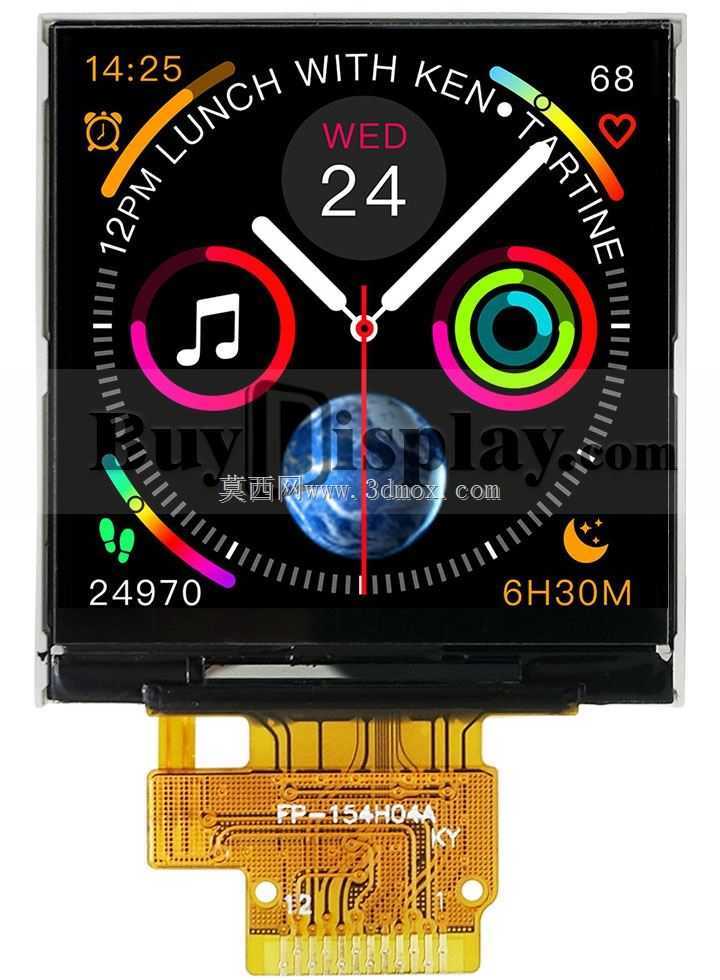

　　从功能特性层面看，该模组采用IPS材质的TFT LCD面板，240x240的方形分辨率刚好匹配圆形、方形表盘的智能手表UI布局需求，相比同尺寸的TN面板，IPS材质在侧视角度下不会出现明显的色彩偏移与亮度衰减，用户在抬腕查看信息、运动过程中斜向观察屏幕时，依然能清晰识别显示内容，适配智能手表日常使用中多变的观察视角。模组采用SPI接口与主控进行通讯，仅需少量接线即可完成显示信号的传输，大幅简化了终端设备主板的布线难度，也减少了FPC排线占用的结构空间，内置的显示控制器可独立完成显存刷新，无需主控持续占用运算资源处理屏幕刷新逻辑，降低了终端设备的整体功耗，契合可穿戴设备对续航能力的硬性要求。

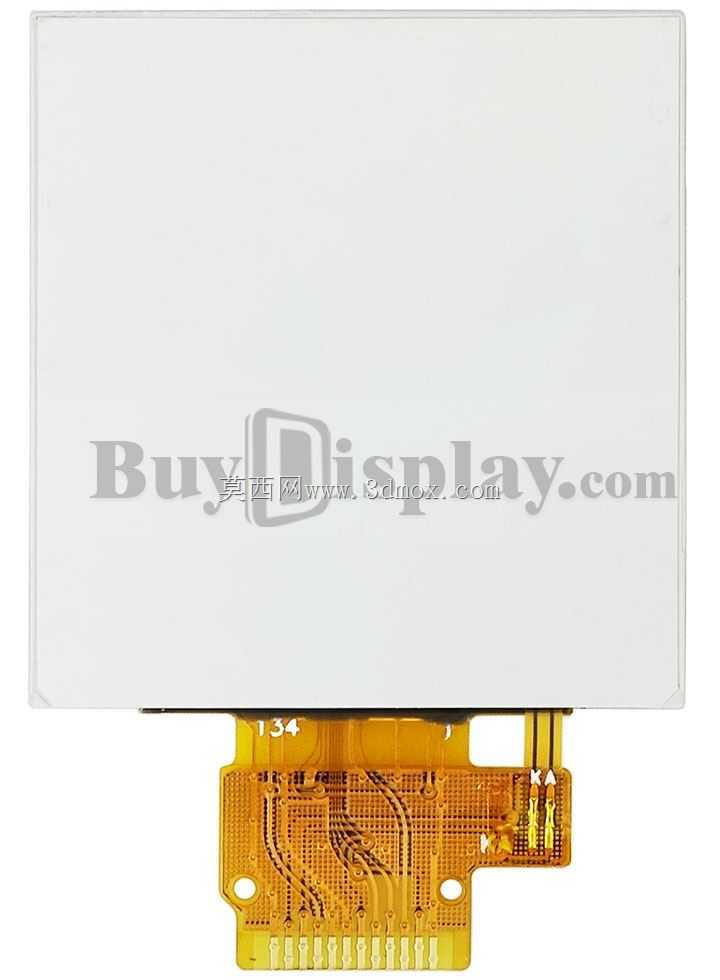

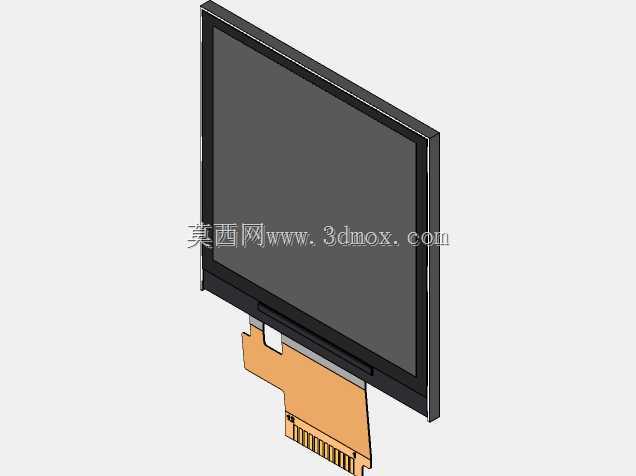

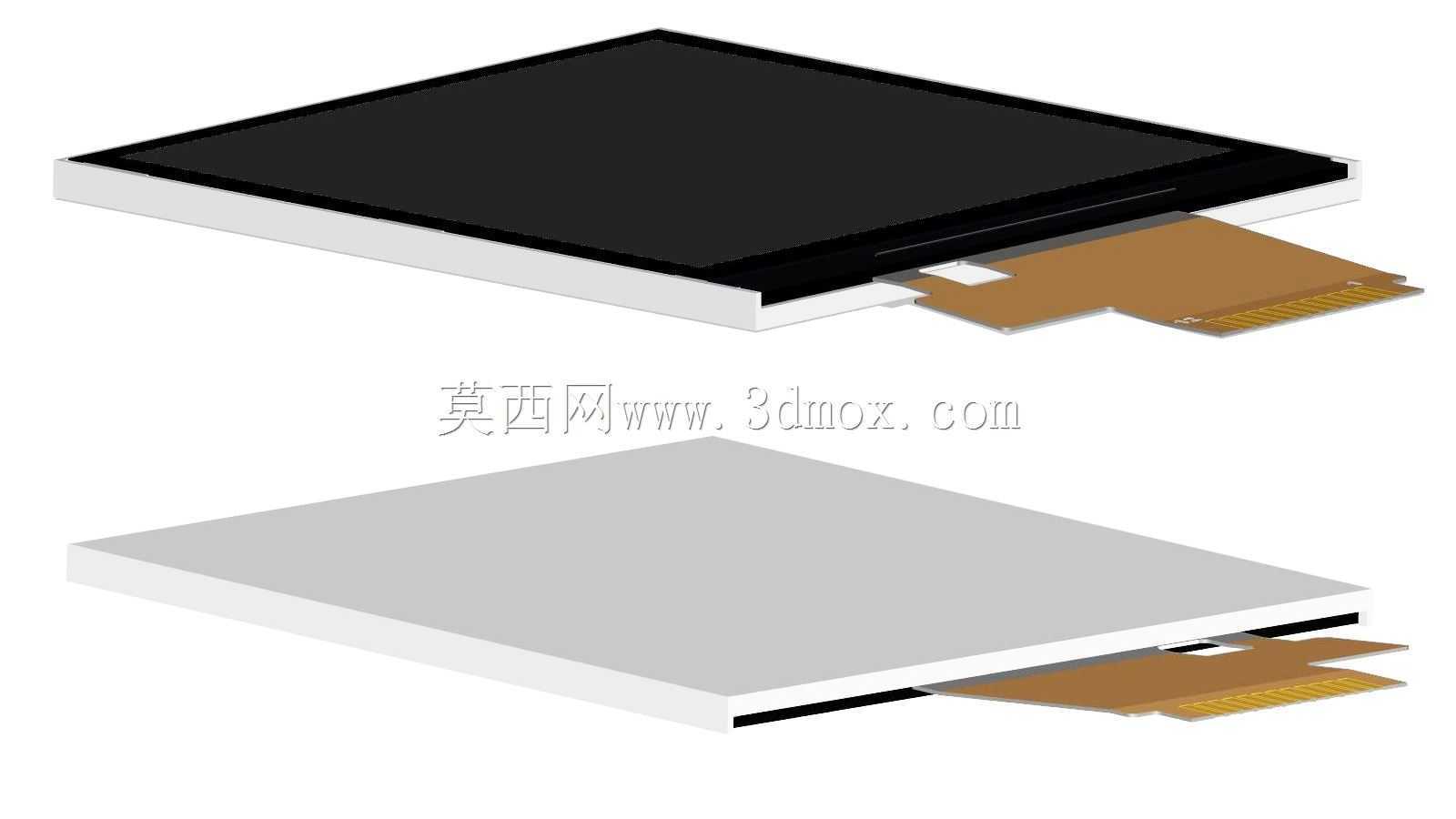

　　从结构设计思路来看，整个模组采用分层堆叠的紧凑化设计，最上层为覆盖保护的显示面，下方依次为液晶层、背光层与驱动电路层，尾部延伸出的FPC软排线采用金手指接触设计，可直接与主板上的对应连接器进行压合连接，无需额外焊接工序，适配消费电子产线的快速装配流程。设计过程中需要严格控制模组的整体厚度，避免因屏幕过厚导致手表整机厚度超标，影响佩戴舒适度，同时屏幕的四周边框宽度做了收窄处理，在有限的外观尺寸下尽可能扩大有效显示区域，提升屏幕的视觉占比。

　　在安装边界与尺寸适配方面，该模组的外形为规整方形，安装时需要在设备前壳上开设与屏幕显示区域匹配的视窗开口，视窗边缘需要做均匀的承托台阶，台阶高度与屏幕表层厚度匹配，保证装配后屏幕表面与前壳表面齐平，避免出现积灰、硌手的问题。FPC排线的出线位置与弯折半径需要在结构设计时提前预留空间，避免装配过程中排线过度弯折导致线路断裂，屏幕背部与设备中框之间需要预留均匀的缓冲泡棉安装位，既可以吸收日常使用中的冲击震动，也能弥补结构件的加工公差，保证屏幕装配后受力均匀，不会因局部挤压出现显示水波纹。针对智能手表的使用场景，屏幕边缘与前壳的配合间隙需要控制在合理范围，避免日常使用中汗液、灰尘从缝隙进入设备内部，同时屏幕表层的硬度需要满足日常佩戴的防刮需求，减少使用过程中出现划痕的概率。
