树莓派7寸可选触控类型显示屏结构

　　在嵌入式开发与小型智能终端的搭建场景中，适配树莓派的显示触控模块一直是结构选型里的高频需求，这款7寸显示屏的结构设计，刚好覆盖了多数项目里对显示交互部件的安装与功能诉求。从实际应用场景来看，这类模块常被用于嵌入式工控小终端、桌面级智能交互面板、开源硬件开发验证平台、小型自助设备的人机交互端，不少做智能小车、环境监测站、小型实验装置的开发者，都会选用这类适配成熟的显示部件来缩短开发周期。

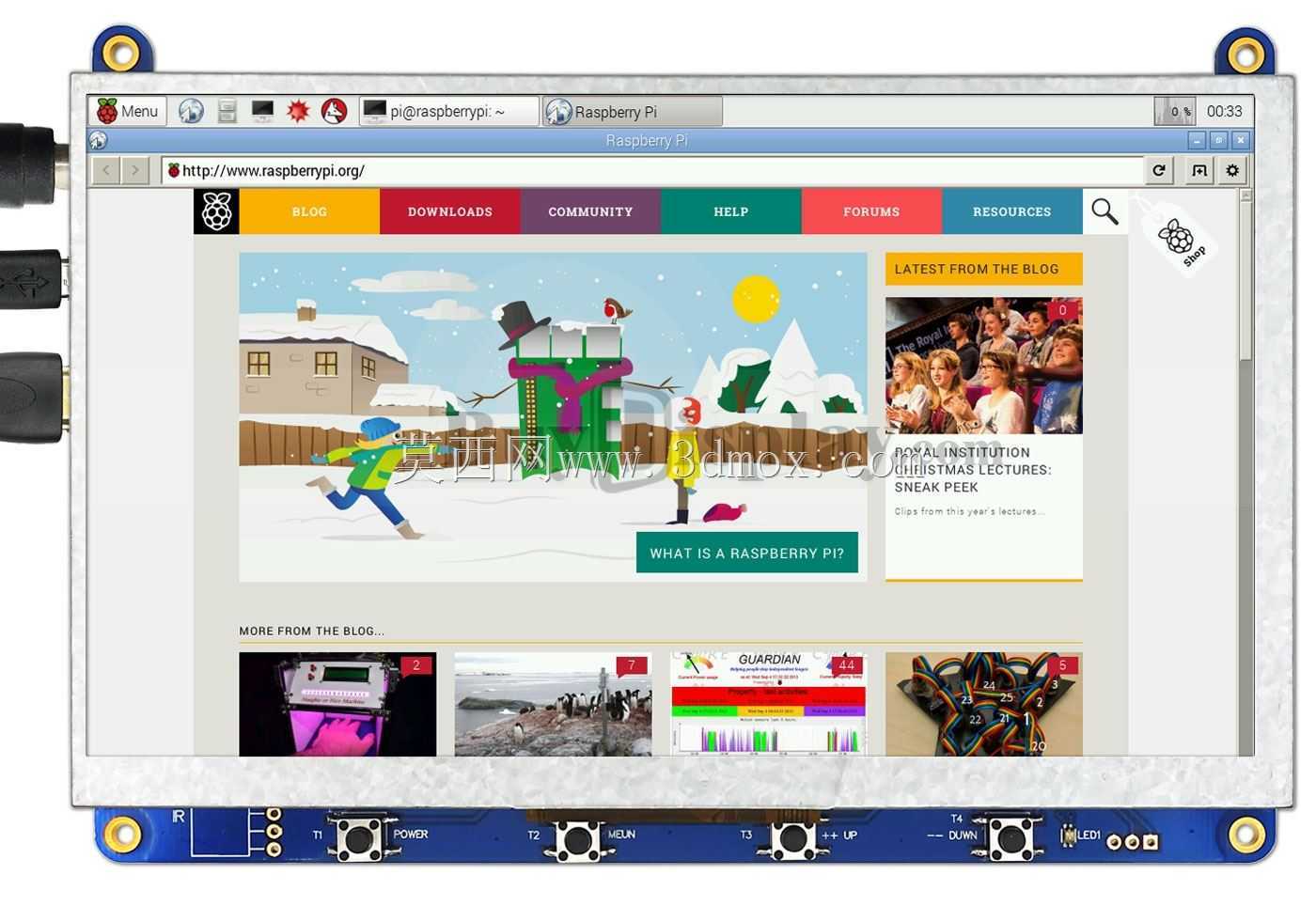

　　这款显示屏采用1024×600的高分辨率TFT LCD显示面板，核心设计亮点在于预留了两种触控方案的适配空间，可根据项目需求选择电容式触控或者电阻式触控，通过USB端口完成触控信号的传输，不需要额外增设复杂的信号转换电路，对不同使用场景的适配性更强——比如工业现场可能存在戴手套操作的需求，就可以选配电阻触控方案，面向消费级交互场景则可以选择触控体验更顺滑的电容方案。

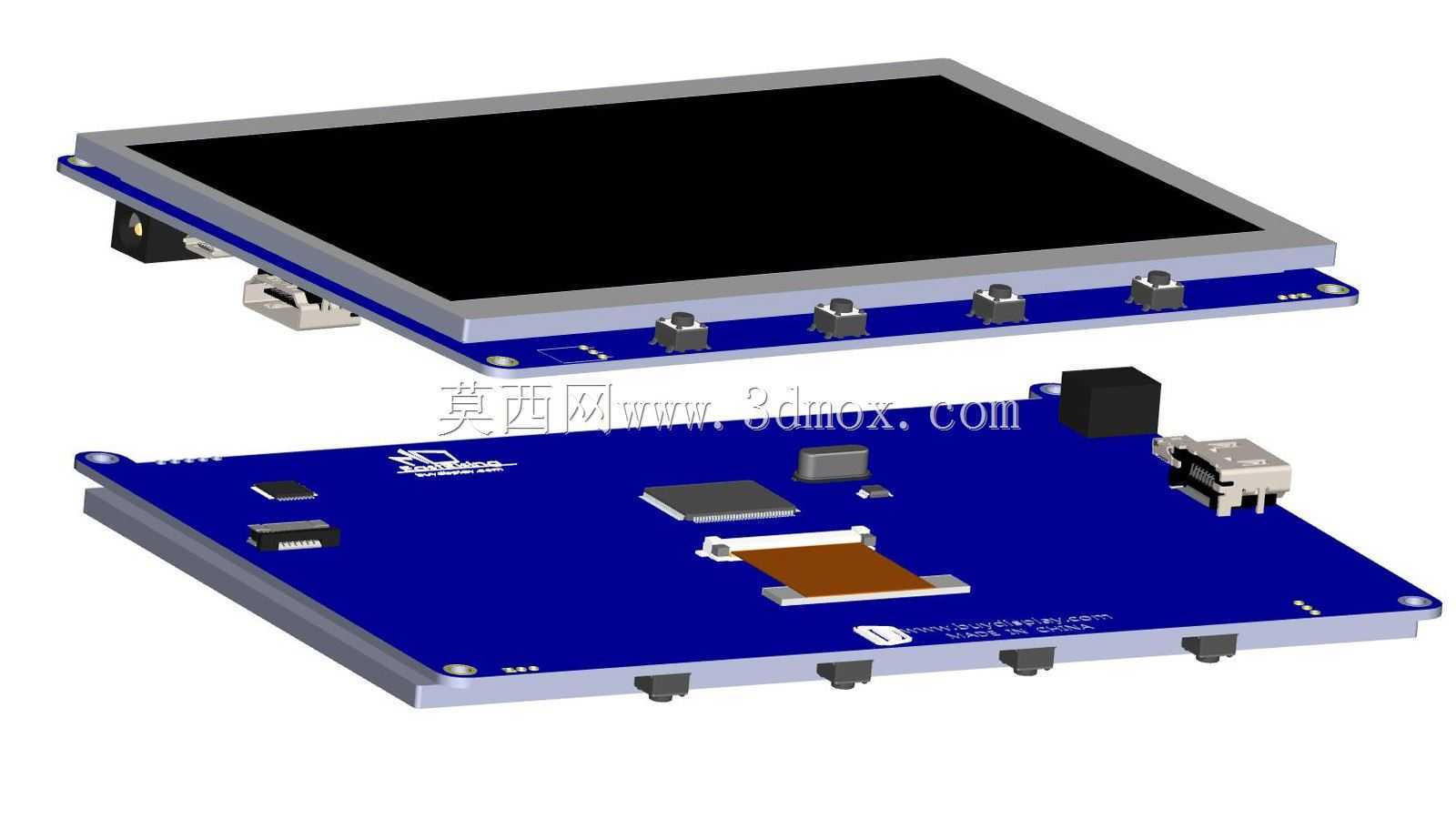

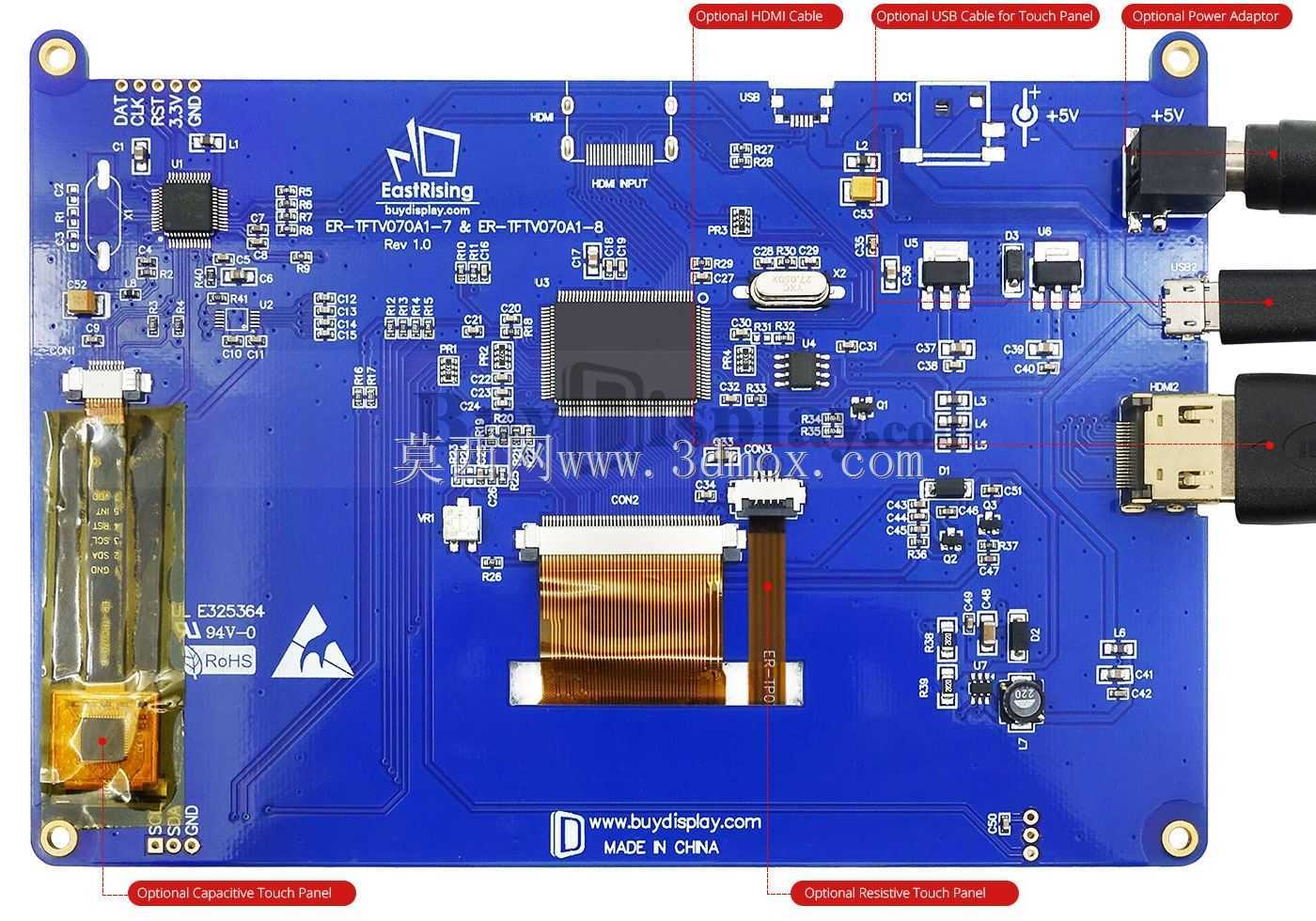

　　从结构设计思路来看，整个模块采用显示面板与驱动背板分层叠装的结构，显示面板通过金属边框做刚性防护，边缘做了窄边处理，尽可能压缩非显示区域的占比，驱动电路板布置在面板背部，板载的接口、按键、接插件都做了位置避让，不会和显示区域产生结构干涉。背部的驱动板上集成了显示信号处理电路、触控信号转接电路、供电接口与信号输出接口，板载的四个功能按键布置在板边靠近安装侧的位置，方便在装机后完成基础的显示参数调试，不需要额外外接调试按键。

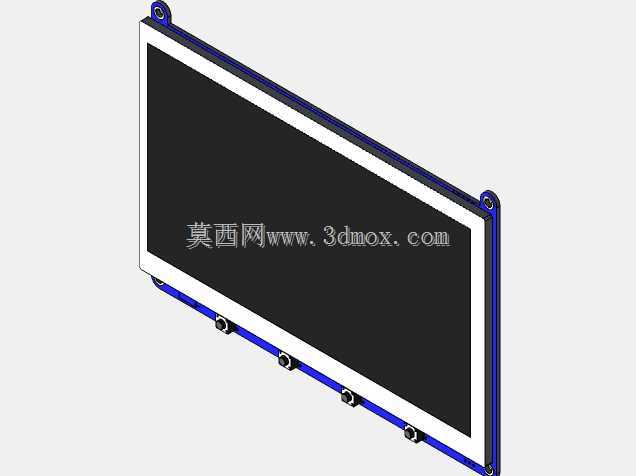

　　安装边界方面，整个模块的安装孔位按照通用7寸树莓派屏的标准孔距布置，四个角的固定孔预留了足够的螺丝沉头空间，既可以通过铜柱直接和树莓派主板叠装固定，也可以通过支架安装在设备外壳的预设窗口内，屏幕的可视区域边缘和外壳安装位之间预留了0.8mm的密封胶条安装槽，方便做嵌入式安装时的防尘密封处理。模块整体厚度控制在较低水平，背部的最高凸起部件为HDMI接口与USB接口，接口高度统一，不会出现局部凸起过高导致的安装干涉，排线采用软FPC连接面板与驱动板，排线弯折半径做了冗余设计，组装时不会因为弯折角度过大导致排线损坏。

　　在实际选型适配时，需要注意模块的供电引脚定义与树莓派的引脚匹配，驱动板上的接口位置刚好对应树莓派的常用引脚排针，叠装时不需要额外飞线，整体结构的抗振性能也能满足多数移动类嵌入式设备的使用需求，板载的元器件都做了高度管控，背部没有超出安装基准面的突兀元件，贴装在设备内部时不会和其他电路板产生空间冲突。
