树莓派5英寸电容触控显示模组结构

　　在嵌入式开发、小型智能终端搭建的场景里，这类适配树莓派的5英寸触控显示模组是很常用的人机交互载体，做工业小型控制终端、便携式检测设备、桌面级迷你主机交互界面的时候，经常会用到这类部件，建模的时候需要把安装、接口、装配的所有边界都考虑清楚，避免后续结构适配出问题。

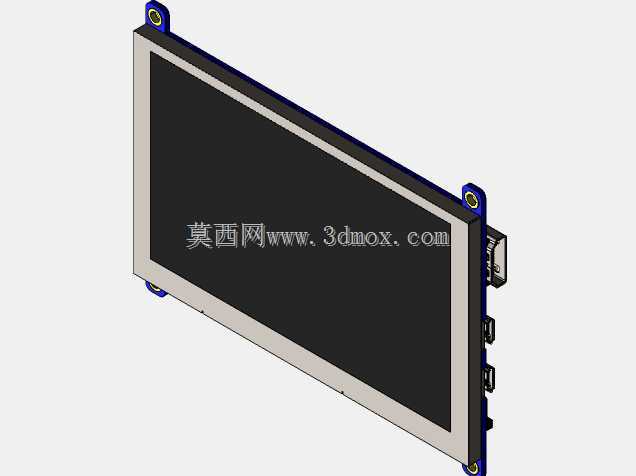

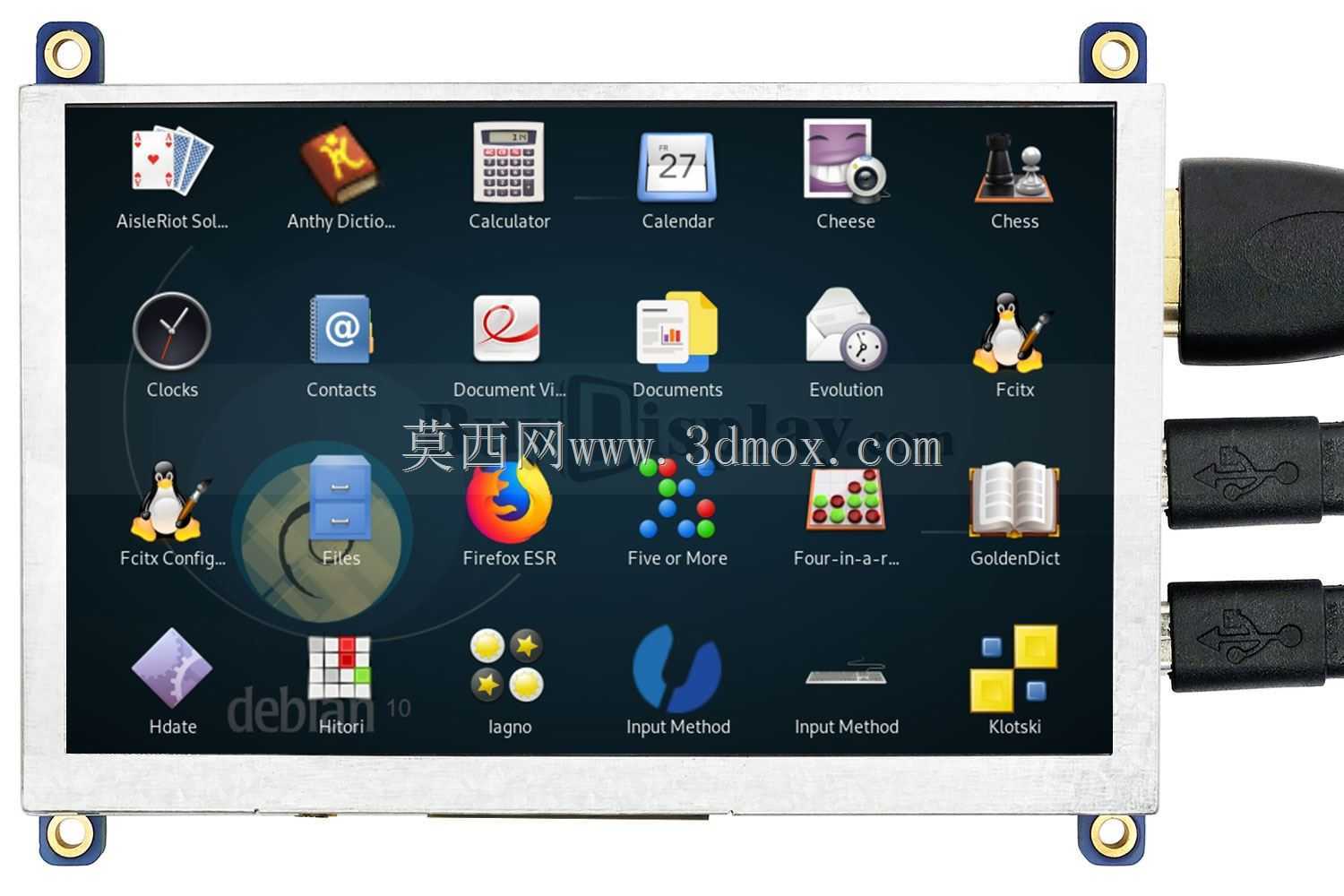

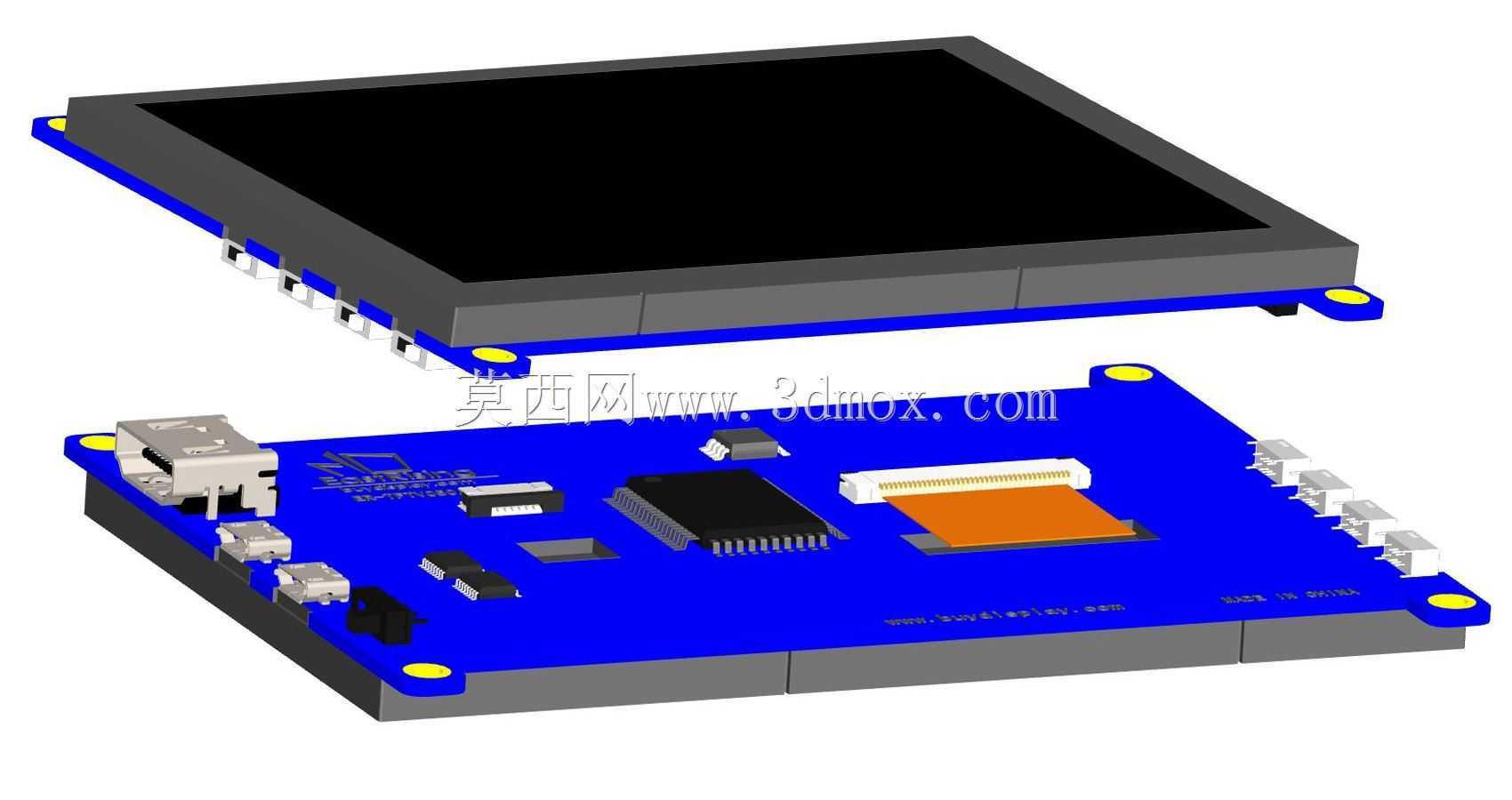

　　从实际用途来看，这款显示模组承担着画面输出与触控输入的双重功能，800×480的分辨率足够覆盖嵌入式场景下的参数显示、简易交互操作需求，不需要额外搭配独立输入设备，单块模组就能完成输出输入的闭环，对于紧凑空间内的设备集成来说非常友好。设计的时候首先要拆分上下层结构：上层是TFT液晶显示面板加电容触控层的组合，边框做了窄边处理，屏幕有效显示区域的边缘到模组外框的距离控制在极小范围，尽可能在有限尺寸内做大显示面积；下层是驱动电路板，板载了HDMI信号处理芯片、触控信号转换芯片、电源管理电路，还有对应的接口座子。

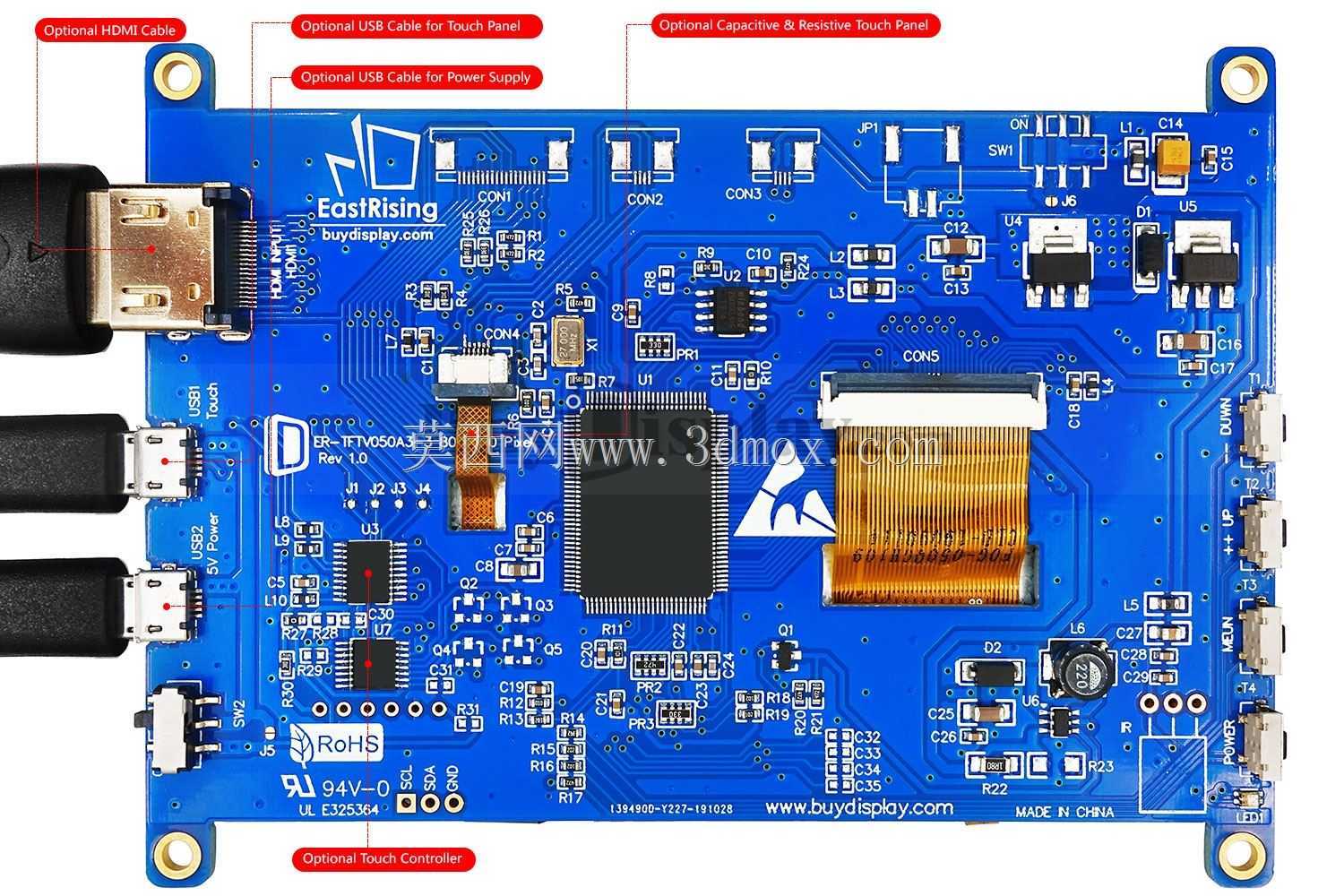

　　接口布局上，HDMI接口负责传输高清视频信号，USB接口负责传输触控信号，同时兼顾部分供电需求，接口都布置在电路板的侧边，和屏幕层的边缘齐平，不会额外突出占用安装空间。安装边界方面，电路板四个角预留了标准固定孔位，孔位的间距符合嵌入式小屏的通用安装规范，不管是直接固定在设备外壳的内部支柱上，还是搭配配套的外壳支架，都能直接对位，不需要额外打孔改孔。屏幕层和驱动板之间通过FPC软排线连接，排线的座子做了防呆设计，装配的时候不会出现插反烧板的问题，软排线的弯折区域预留了足够的长度，不会因为装配公差拉扯到排线导致接触不良。

　　建模的时候需要特别注意层间的装配间隙，屏幕层和驱动板之间的支撑柱高度要精确控制，既要保证FPC排线不会被挤压，也要避免两层之间出现过大的缝隙导致整体厚度超标。板载的USB接口、HDMI接口的突出高度要和外壳的开口位置精准匹配，接口端面和外壳外表面的高度差控制在合理范围，方便用户插拔线材。电容触控层的边缘做了绝缘处理，和金属外壳接触的时候不会出现触控漂移的问题，驱动板上的主要发热芯片位置预留了散热间隙，就算长时间高亮度显示，也不会因为热量堆积导致屏幕显示异常或者触控失灵。这类模组的整体厚度控制得很薄，适合集成在对空间要求严苛的便携式设备里，不管是做手持检测终端的交互界面，还是做小型工控设备的操作面板，都能满足结构集成的需求，建模还原的时候要把每个接插件、固定孔、层间配合的细节都做到位，方便后续做整机结构适配的时候直接调用，不需要反复核对实物尺寸。
