树莓派用4.3英寸IPS带触摸显示屏

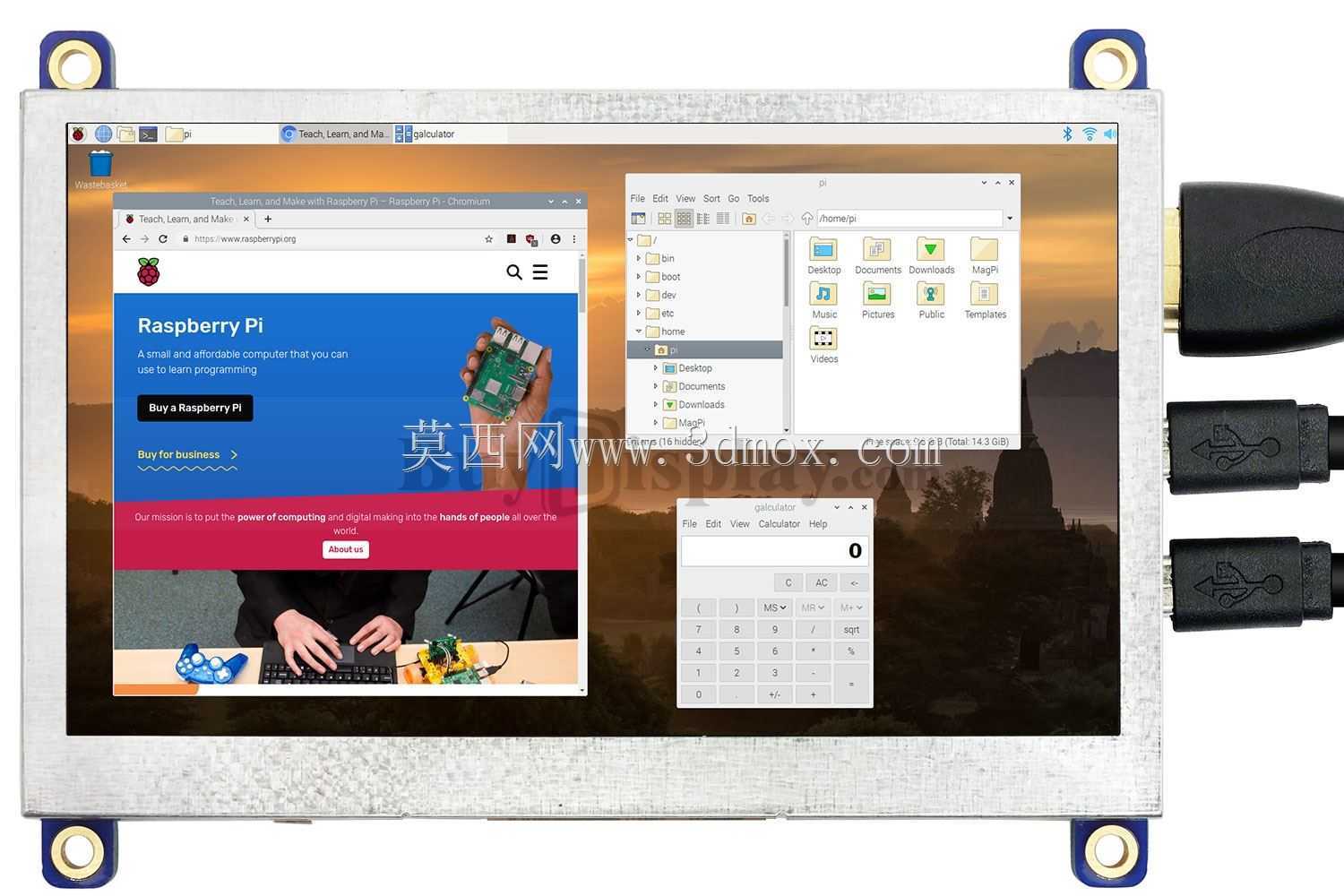

　　这款4.3英寸触控显示模组，核心适配树莓派系列单板计算机，同时也可兼容各类带标准HDMI输出、USB主机接口的嵌入式控制板卡，在小型工业控制终端、便携检测设备、嵌入式人机交互界面、DIY智能装置等场景中应用广泛。从实际使用需求出发，该模组采用IPS显示面板，分辨率为800×480，相比普通TFT面板拥有更宽的可视角度，在设备侧方观察时也不会出现明显的色彩偏移、亮度衰减问题，能够满足多视角查看设备运行参数、交互操作的使用需求。触控部分支持电容或电阻式触摸方案，通过USB端口实现触摸信号传输，无需额外搭建复杂的触控驱动电路，接入后即可快速实现点选、滑动等人机交互操作，大幅降低嵌入式设备的交互界面开发周期。结构设计上，

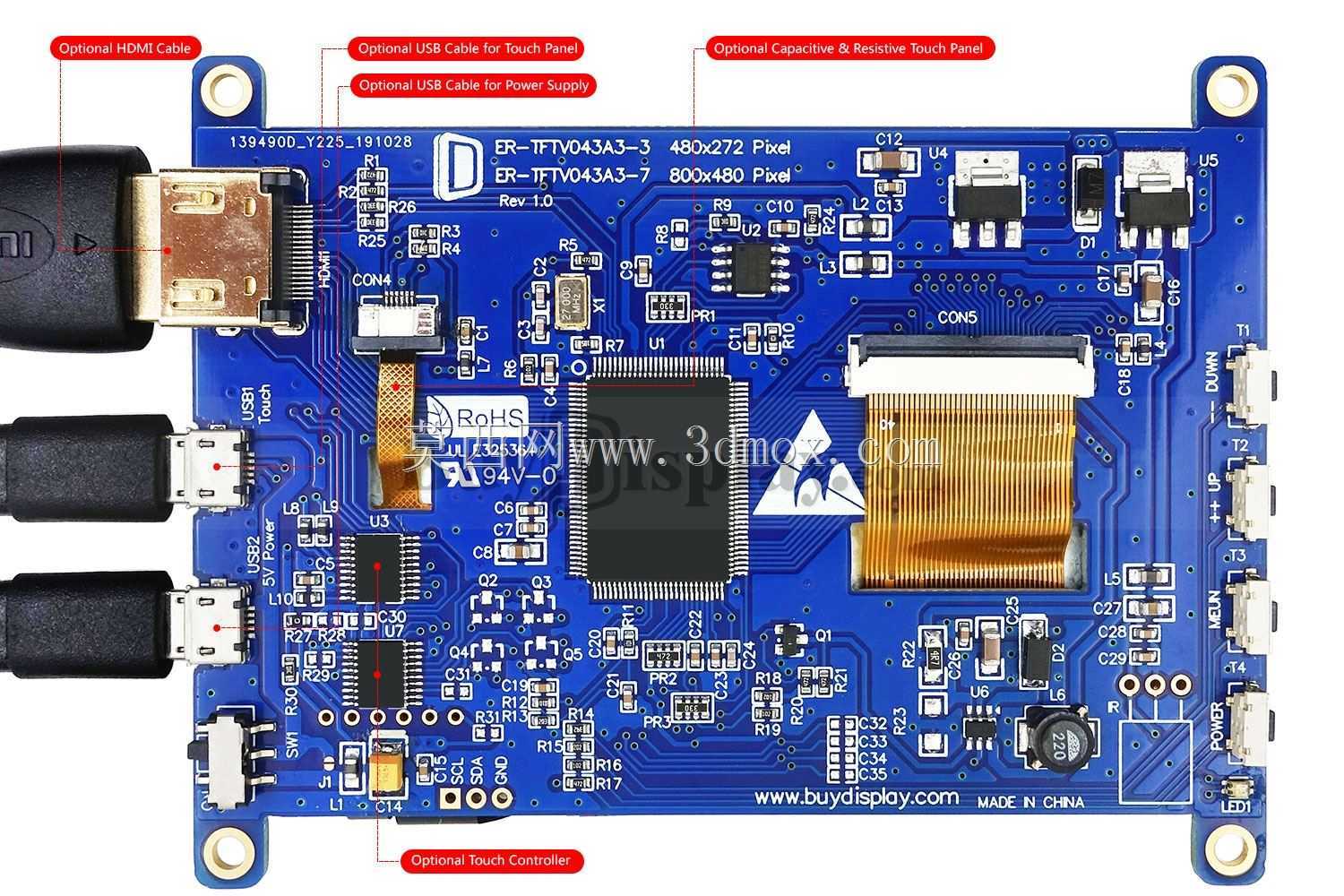

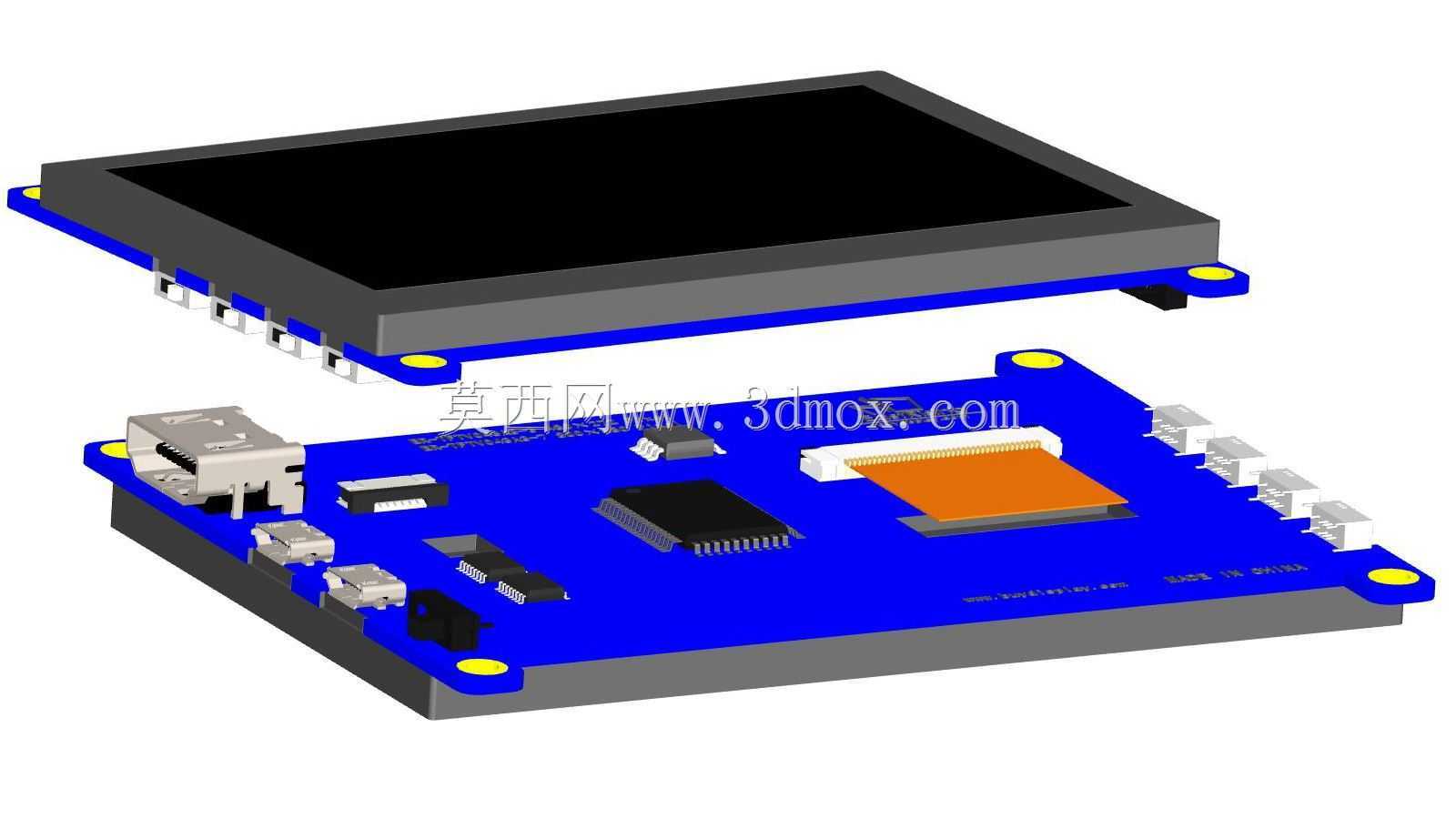

　　模组采用显示面板与驱动底板分层叠装的结构，显示面板位于上层，通过FPC排线与下方蓝色驱动PCB连接，驱动板上集成了HDMI信号接口、USB通讯接口、电源管理电路、信号处理芯片以及板载固定孔位。安装边界方面，板体四角预留了标准安装孔，可直接通过铜柱配合螺丝固定在设备壳体内部的安装柱上，无需额外设计复杂的固定支架；接口全部布置在板体侧边，走线时可顺着设备壳体侧壁排布，不会额外占用整机的厚度方向空间，适配紧凑结构的小型设备设计需求。设计过程中充分考虑了嵌入式设备的空间限制，将所有驱动元器件全部集成在底板上，无需外接额外的驱动板，整体叠装后的厚度控制在较低水平，能够嵌入到薄型手持设备、小型桌面控制终端的壳体内部。显示面板的边缘做了限位结构，

　　与底板装配时可快速对齐定位，避免组装过程中出现面板偏移、排线拉扯损坏的问题。接口选型上采用通用的标准HDMI与USB接口，无需定制特殊转接线材，常规的HDMI线、USB线即可完成与主控板的连接，在设备维护、替换时也能快速找到适配线材，降低后期运维的物料成本。在实际选型使用时，需要注意预留接口的插拔空间，安装孔位的中心距与设备内部安装柱的位置匹配，同时要注意显示面板的有效显示区域与设备壳体上的视窗开口对齐，视窗边缘建议做轻微的倒角处理，避免刮伤面板表面的偏光层。该模组的驱动电路已经完成了信号匹配优化，接入树莓派后可直接识别显示分辨率与触摸设备，无需手动修改配置文件，能够快速完成显示交互功能的搭建，适合快速原型开发、小批量嵌入式设备的生产配套使用。
