4x4规格数控等离子切割工作台结构模型

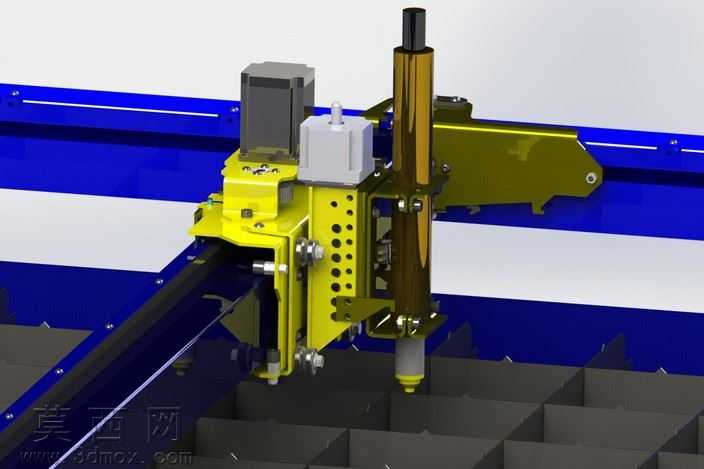

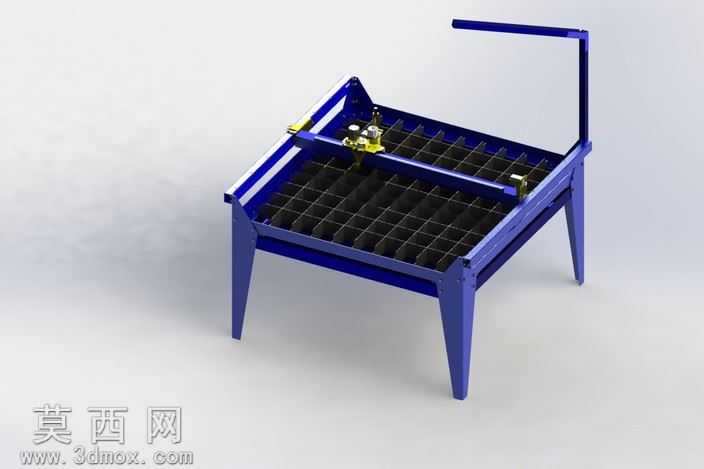

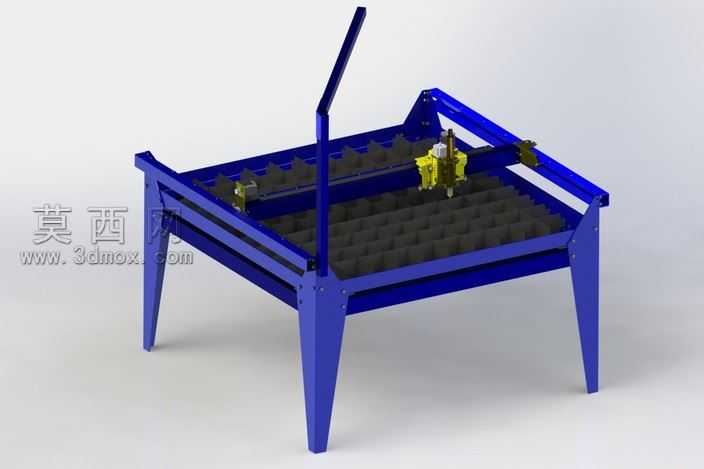

本模型为4x4规格数控切割工作台的完整三维结构模型，采用三维建模软件完成全参数化设计，整体结构经过装配干涉校验，各部件连接逻辑清晰，可直接用于结构参考与生产加工指导。建模过程中首先搭建整体框架基准，以方管型材作为主体支撑结构的基础单元，通过拉伸、切除、阵列等基础特征完成支腿、横梁、纵梁的轮廓构建，支腿采用外倾式受力结构设计，通过合理的倾斜角度分散工作台承重，降低设备运行过程中的结构晃动风险，支腿与横梁的连接位置设计有对应的安装孔位与加强筋结构，保证连接强度的同时兼顾装配便捷性。工作台台面采用格栅式承托结构，通过等距阵列的栅格条搭建承托面，既可以承托待切割板材，也能够让切割过程中产生的熔渣、废料自然下落，避免堆积在切割区域影响加工精度，栅格条采用可拆卸式安装结构设计，方便后续损耗后的更换维护。设备的横向与纵向运动导轨分别安装在两侧纵梁与横向移动横梁上，建模时预留了驱动组件、切割头安装座的装配位置，切割头安装座采用滑台式结构设计，可沿横梁完成横向进给，配合横梁沿纵向导轨的移动，实现4x4幅面内的全区域切割覆盖，侧面的立式支架为控制操作屏的安装位，符合操作人员的站立操作高度，适配实际加工场景的人机交互需求。材质渲染阶段，主体框架采用工业蓝色磨砂金属材质模拟喷涂后的方管质感，栅格承托面采用深灰色耐高温铸铁材质，导轨、安装座等运动部件采用亮面金属材质区分功能部件，切割头组件采用黄黑配色的工业警示配色，渲染时添加了柔和的环境光与方向光，清晰呈现各部件的结构层次与装配关系，整体模型还原了小型台式数控切割设备的完整结构逻辑，从支撑受力、运动行程、废料处理、操作人机等多个维度完成了结构设计，兼顾了结构刚性、使用便利性与维护便捷性。
