数控车床用三爪镗环工装结构设计

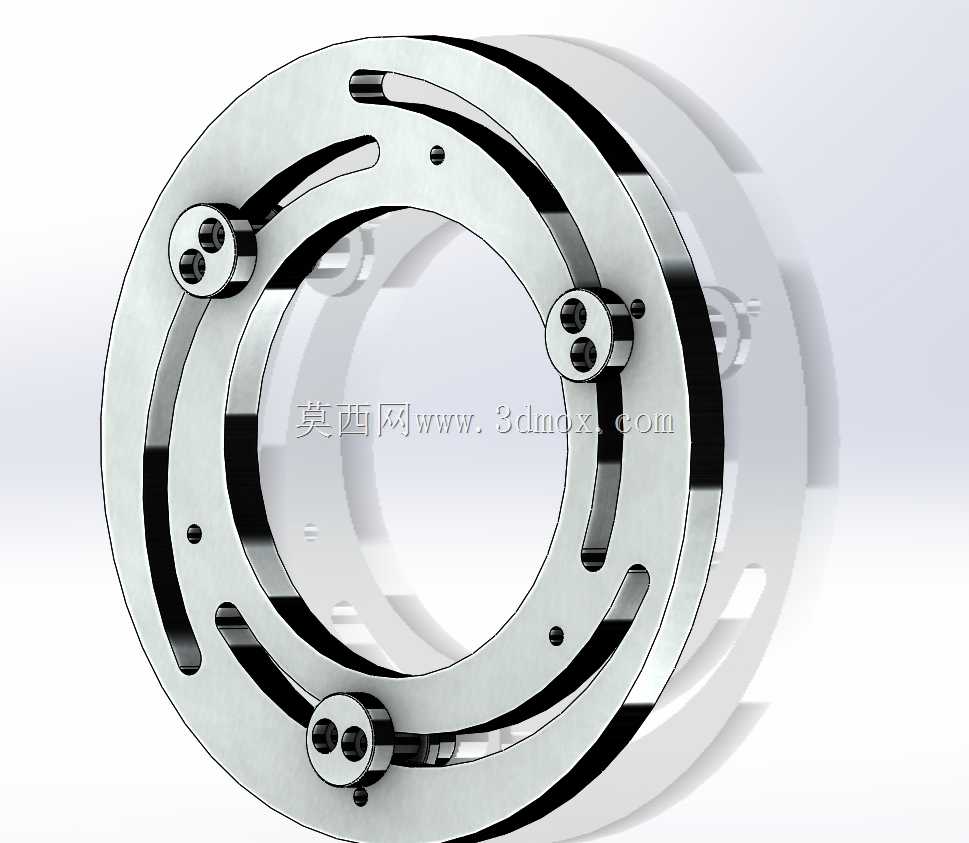

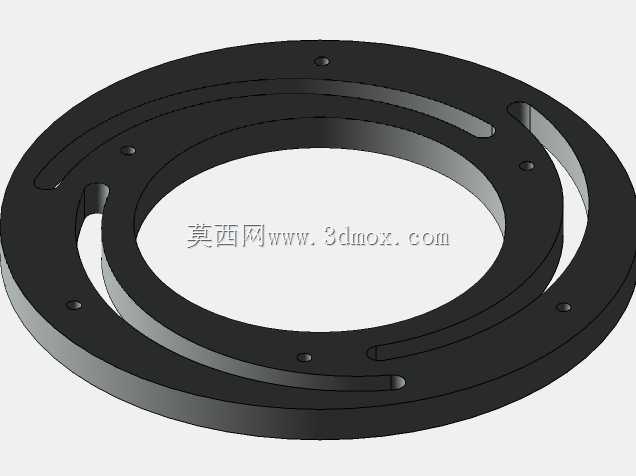

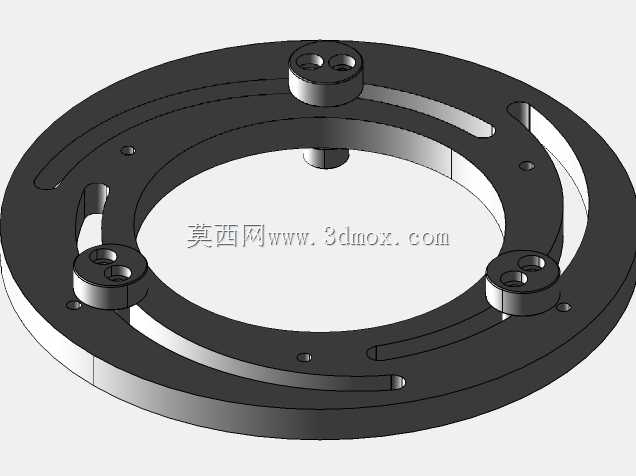

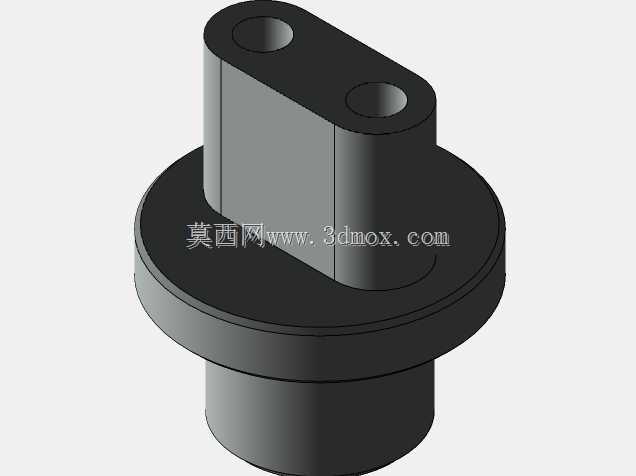

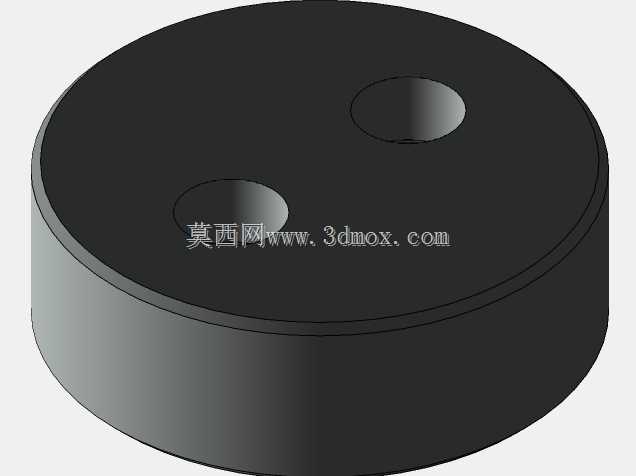

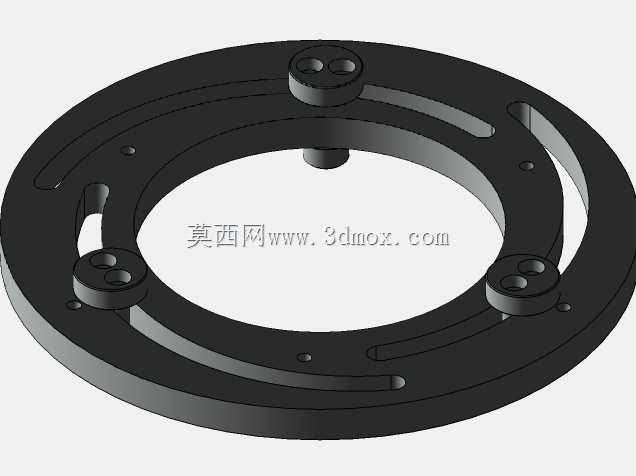

　　在普通卧式数控车床的内孔镗削工序里，这类环形镗环是解决薄壁套类、异形环类零件装夹变形的核心配套工装，很多车间在加工同轴度要求0.02mm以内的环形工件时，常规三爪卡盘直接夹持会因为卡爪单点施力造成工件圆度超差，尤其是壁厚不足5mm的环类零件，夹紧力稍大就会出现夹痕变形，松开后内孔回弹成椭圆，后续精镗工序根本没法保证尺寸精度，这时候就需要配套这类镗环来做过渡装夹。从结构上看，这个镗环采用整体环形基体设计，基体上开有三段对称分布的弧形调节槽，三个带锁紧螺钉的可调压块分别嵌在弧形槽内，压块的夹持面做了圆弧过渡处理，和被加工工件的外圆面能形成面接触，相比卡爪的线接触施力，单位面积的夹紧压强能降低60%以上，从根源上减少薄壁件的装夹变形。

　　设计这类镗环的时候，首先要匹配对应车床的卡盘连接尺寸，镗环的外圆基准面要和卡盘的定心轴颈做H7/h6的间隙配合，保证镗环装到卡盘上之后的径向跳动不超过0.01mm，这是后续加工精度的基础；其次三个压块的调节行程要覆盖对应加工工件的外圆尺寸范围，弧形槽的长度要保证压块在最小和最大装夹直径位置时，锁紧螺钉都有足够的螺纹啮合长度，不会出现滑牙或者压块倾转的问题。实际使用的时候，先把镗环整体固定在车床三爪卡盘上，打表找正镗环内基准面的跳动，调整到合格范围后锁紧卡盘，再把待加工的环形工件放到镗环的内孔定位面上，依次均匀拧紧三个压块上的锁紧螺钉，拧紧过程中要反复打表检测工件外圆的跳动，保证三个压块的夹紧力一致，避免工件出现偏心。

　　这类镗环的安装边界要注意，整体厚度不能超过车床卡盘的最大装夹厚度，避免刀塔在Z向移动到工件近端时和镗环发生干涉，压块上的锁紧螺钉头部不能高出镗环的前端面，不然镗孔过程中镗杆退刀的时候会刮到螺钉头。从功能特性来说，这种三压块对称施力的结构，除了能减少薄壁件装夹变形，还能装夹一些外圆带不规则凸起的异形环类零件，只要压块的夹持位置避开工件的凸起部位，就能实现稳定装夹，比定制专用软爪的适配性更强，加工不同直径范围的工件时，只需要调整压块在弧形槽内的位置就行，不用重新车削软爪，能节省不少工装准备时间。基体上的多个小直径销孔是用来做压块行程限位的，当压块调整到对应装夹直径位置时，可以插入定位销来限制压块的滑动范围，

　　避免重切削过程中压块受切削力影响出现位移，导致装夹失效。镗环的基体材料一般选用45号钢做调质处理，硬度控制在HB220-250之间，既有足够的刚性承受切削力，又有不错的韧性，不会因为频繁夹紧出现开裂；压块的夹持面可以根据加工工件的材质做不同处理，加工铝件等软质材料时可以在压块夹持面贴一层铜皮，避免夹伤工件表面，加工钢件时可以在压块面做网纹滚花，增加夹持摩擦力，防止重切削时工件打滑。在实际生产场景里，这类镗环除了用于内孔镗削，还能配套用于环形工件的外圆精车、端面槽加工等工序，只要是需要保证环形零件同轴度、圆度的车削工序，都能通过这类镗环工装来提升装夹稳定性，降低废品率。很多新手工程师在设计这类工装的时候，容易忽略压块的受力角度，把压块的锁紧方向设计成和镗环径向垂直，这样夹紧力的径向分力不足，切削时容易出现工件移位，正确的设计应该让锁紧螺钉的施力方向和镗环径向呈15度左右的夹角，这样拧紧螺钉的时候，压块会同时产生径向夹紧和轴向压紧的分力，把工件牢牢压在镗环的定位端面上，就算是断续切削的工况，也能保证装夹的可靠性。另外镗环的内定位端面要做磨削处理，平面度控制在0.005mm以内，保证工件装夹后和车床主轴轴线的垂直度，避免加工出来的工件端面和内孔出现垂直度超差的问题。
