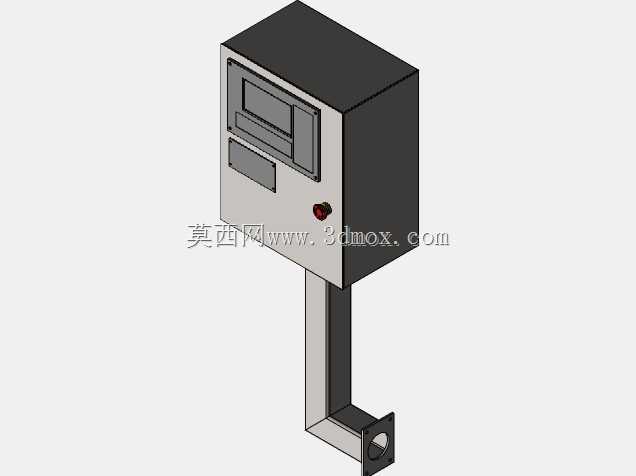

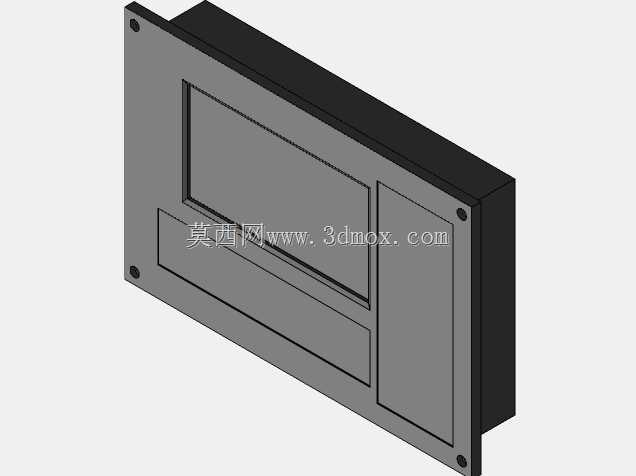

龙门式等离子切割作业承载机架结构

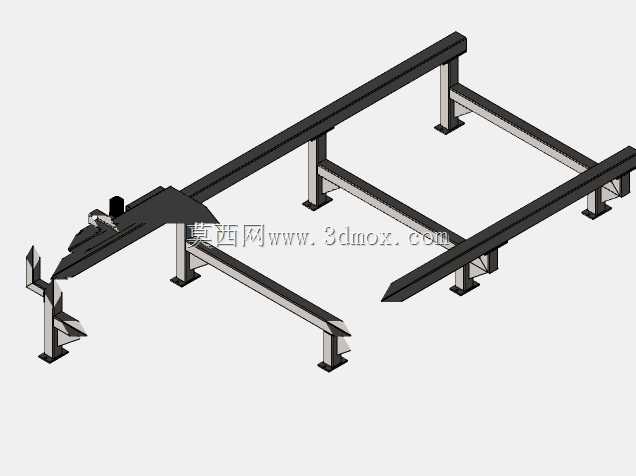

　　这套机架结构针对金属板材等离子加工作业场景设计，核心承载等离子切割执行端的行走作业需求，适配中小型钣金加工车间、五金件下料工位的现场使用条件，可覆盖常规厚度碳钢板、不锈钢板的异形轮廓切割工序，替代传统人工划线下料的低效作业模式。从结构布局来看，采用双侧纵向主梁搭配横向移动横梁的龙门式构型，纵向主梁通过多组可调式支脚落地固定，支脚底部预留地脚螺栓安装孔位，可直接固定在硬化车间地面或者配套的下料工作台基座上，安装时可通过支脚的调节螺栓调整主梁水平度，抵消地面平整度误差带来的行走精度影响，纵向主梁的上沿安装直线导轨副，为横梁的纵向往复移动提供导向支撑，导轨安装面在设计时预留了0.2mm的加工余量，方便现场安装时配磨调整，

　　保证两侧导轨的平行度公差控制在0.1mm/米范围内，避免横梁行走时出现卡滞、抖动问题。横向横梁采用箱型焊接结构，截面尺寸经过抗弯刚度校核，可承载等离子割炬总成、拖链以及相关气路管线的重量，在全行程移动时横梁的最大下挠量控制在0.15mm以内，保证切割过程中割炬与板材的间距稳定，避免因结构变形导致的切割面倾斜、挂渣过多等质量问题。横梁上同样配置直线导轨与齿轮齿条传动副的安装基准面，割炬滑座可沿横梁做横向移动，配合纵向的行走动作，可实现平面内任意轨迹的走刀作业，覆盖幅面内的所有板材加工区域。结构设计阶段充分考虑了现场拆装运输的便利性，所有主梁、横梁、支脚之间均采用螺栓连接的装配形式，单件最大重量控制在两人可协同搬运的范围内，

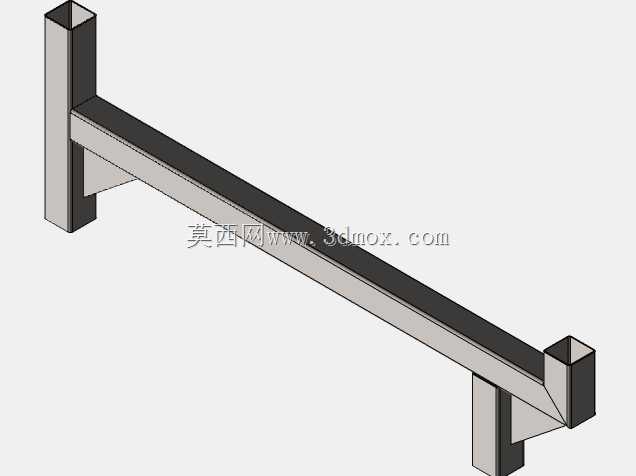

　　不需要借助大型吊装设备即可完成现场组装，连接法兰面均设计有定位销孔，组装时通过定位销保证各部件的相对位置精度，减少现场调试的工作量。机架的管线布置预留了专用的拖链安装槽位，等离子设备的供电线缆、压缩空气管路、弧压调高控制线均可内置在拖链内，随移动部件同步往复运动，避免管线外露被切割飞溅的熔渣烫损，同时也减少现场管线杂乱带来的安全隐患。支脚的高度设计参考了常规下料作业的人机工程高度，配合下方的承料格栅工作台，操作人员可方便地完成上下料操作，不需要过度弯腰或者登高作业。纵向主梁的两端设计有行程限位块安装位，可配套安装硬限位撞块与电气限位开关，实现横梁移动的行程极限保护，避免设备超程运行导致的结构碰撞损坏。整套结构的受力路径经过优化，

　　切割作业时产生的动载荷通过横梁传递到两侧纵向主梁，再通过支脚均匀分散到地面基础上，不会出现局部应力集中导致的结构变形，长期满负荷作业下的结构稳定性可满足批量下料的生产要求。在细节设计上，所有焊接结构的焊后均要求做去应力退火处理，避免焊接残余应力导致的长期使用变形，导轨安装面要求铣削加工，表面粗糙度达到Ra1.6，保证导轨安装的贴合度，连接螺栓均采用8.8级高强度螺栓，配套防松垫圈，避免设备运行时的振动导致螺栓松动。这套结构可直接适配市面上多数常规的等离子切割电源与弧压调高装置，不需要做额外的结构改装，用户可根据自身的加工幅面需求，调整纵向主梁的长度来适配不同的加工幅面，拓展性较强。
