等离子切割数控系统控制板结构设计

　　做小型等离子切割设备改造的时候，最先要解决的就是控制核心的硬件适配问题，这款控制板的结构设计完全围绕台式等离子切割机的实际作业需求展开，没有冗余的功能模块堆叠，所有接口布局都优先考虑现场接线的操作便利性。从实际应用场景来看，这类控制板主要搭载在小幅面台式等离子切割设备上，负责处理轨迹插补运算、IO信号交互、等离子起弧信号联动、轴运动脉冲输出这些核心任务，区别于通用雕刻机控制板，它专门预留了等离子弧压反馈的接线端子位，还有起弧成功、割炬防撞的专用输入通道，不用额外外接信号转接板，能减少设备内部的接线节点，降低现场故障排查的难度。

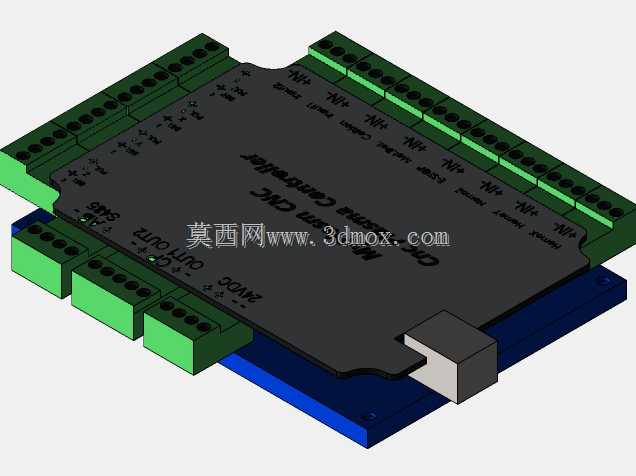

　　从结构设计思路上，整个板卡采用层叠式安装布局，底层是蓝色的绝缘安装基板，直接通过四个角的安装孔固定在设备电控箱的DIN导轨安装板上，顶层核心控制板和底层基板之间通过排针排母实现电气连接，预留了3mm的绝缘间隙，避免车间多尘、潮湿环境下出现爬电问题。板卡四周的接线端子全部采用绿色插拔式端子排，按照信号类型做了分区排布：板卡上侧两排端子是步进/伺服驱动的脉冲、方向信号输出通道，每个轴的信号对应独立的端子位，接线时不用交叉走线；左侧三排端子是通用输入输出通道，分别对应限位开关、急停信号、气阀控制、调高器信号这些外围部件，端子旁预留了丝印标识位，装配时不用反复查阅接线图纸；下侧预留的方型接口是USB通讯端口，位置刚好对应电控箱的穿线孔位，连接上位机的通讯线可以直接插接，不会和其他动力线产生干涉。

　　尺寸边界上，整个板卡的安装轮廓控制在160mm×100mm范围内，安装孔位的孔距兼容市面上主流的小型CNC控制板安装尺寸，替换旧设备控制板的时候不用重新在电控箱安装板上打孔，能直接适配原有安装位。板卡上的元件高度都控制在15mm以内，上层核心芯片区域没有布置过高的元件，安装时上方预留20mm的散热空间就能满足长时间作业的散热需求，不用额外加装散热风扇，适合等离子切割车间多金属粉尘的环境，避免风扇积尘导致的散热失效问题。

　　实际功能特性上，板卡的IO通道全部做了光耦隔离设计，结构上对应每个隔离芯片的位置都预留了绝缘槽，强弱电信号的走线在PCB布局时做了分区处理，等离子起弧时的高频干扰不会窜入核心控制回路，不会出现切割过程中程序跑位、死机的问题。端子排的插拔力度经过适配，现场维护时不用借助工具就能拔下接线端子，更换板卡的时间能控制在十分钟以内，不用重新整理每一根接线。板卡边缘做了圆角处理，安装时不会划伤操作人员的手部，也不会刮破电控箱内的线缆绝缘层。

　　从结构建模的细节来看，建模时还原了每个端子的插拔卡扣结构、PCB板的厚度、安装孔的沉头位，还有板上丝印的字符位置，做设备虚拟装配的时候，可以直接把这个板卡模型导入电控箱总装，检查接线空间、安装干涉问题，提前预判走线时的弯折半径是否满足要求，避免实际装配时出现端子和其他电气元件碰靠的问题。对于做小型数控切割设备开发的结构工程师来说，这个模型可以直接作为电控系统布局的参考，不用从零开始绘制控制板的三维轮廓，能缩短电控箱的设计周期，也能提前验证不同品牌端子替换时的安装兼容性。
