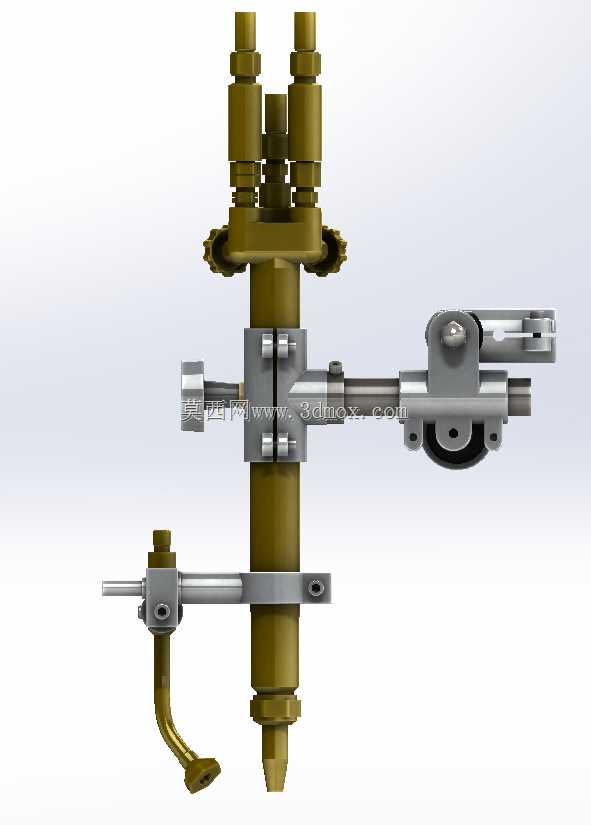

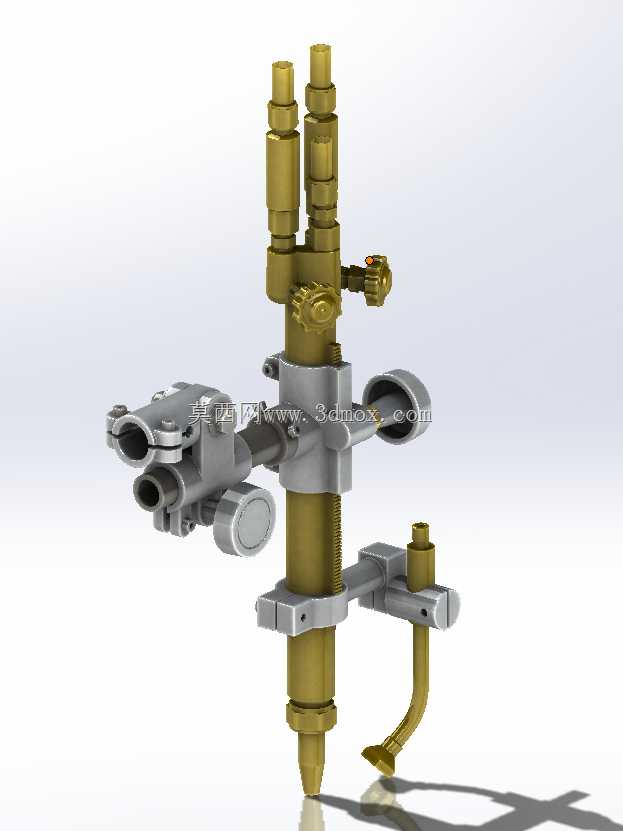

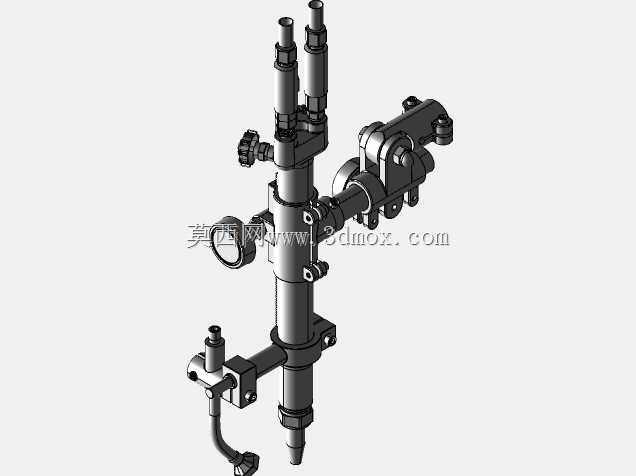

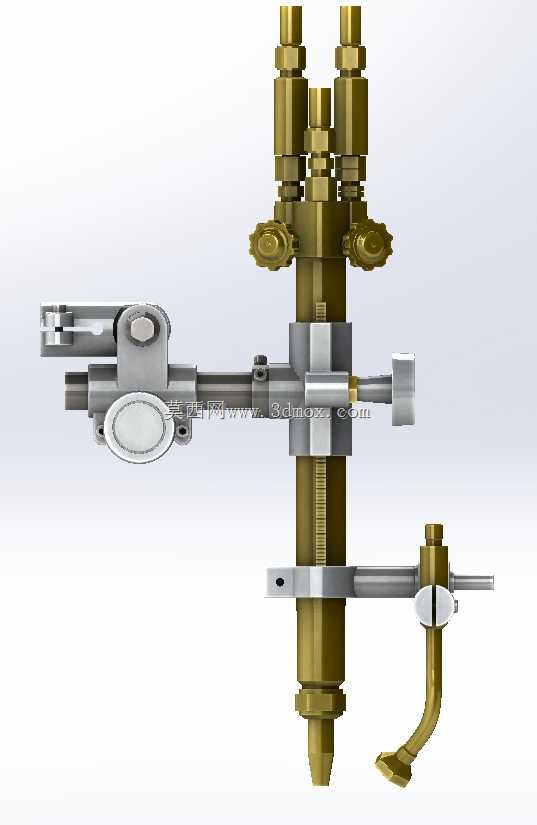

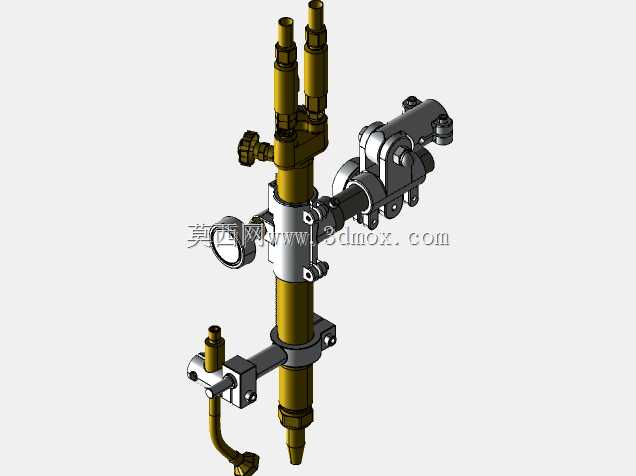

带自动点火结构的氧气气割炬结构设计

　　这套结构针对车间现场金属切割作业的实际痛点做了适配，日常在钢结构预制、管件下料、设备维修拆改的作业场景里，作业人员经常需要一手持炬一手拿打火机点火，遇到高空、狭窄空间作业时，不仅操作不便还存在安全隐患，这套集成自动点火的氧气炬结构，就是为了解决这类现场问题做的结构整合。从功能布局上看，主体气路采用同轴嵌套设计，中心通路走高压氧气，外层环形通路走预热燃气，顶部两个独立的调节阀杆分别对应氧气与燃气的流量调节，阀杆采用梯形螺纹配合密封填料结构，调节时的阻尼感均匀，不会出现作业过程中阀位漂移导致火焰状态变化的问题，侧方的微调旋钮可以精准控制预热氧的配比，方便作业人员根据不同厚度的钢材调整火焰能率，从薄板的碳化焰到厚板的中性焰都能快速适配。

　　自动点火模块集成在炬身的侧下方，采用压电点火结构，按压触发端就可以在喷嘴位置产生高压电弧，不需要额外携带点火工具，点火端的位置做了避让设计，不会被火焰长期灼烧导致结构失效，点火电极和出气口的间距经过反复调整，保证燃气流出的瞬间就能被引燃，不会出现爆鸣或者点不着的情况。安装边界上，整体结构的握持部位做了环形防滑挡边，和普通手持割炬的握持尺寸保持一致，作业人员不需要改变持握习惯就能快速上手，后端的进气接头采用通用的软管快插规格，和车间现有氧气管、燃气管路的接头完全匹配，不需要额外做转接件就能直接替换原有旧割炬。设计思路上没有追求极致的尺寸精度，而是把重点放在结构的通用性和可加工性上，所有的零件都采用常规的棒料、管料加工，

　　没有特殊的异形结构，车间普通的车铣设备就能完成零件加工，后期维护时易损件都可以单独更换，不需要整体报废炬身。气路的密封面都采用锥面硬密封加密封圈的双重密封结构，在1.5倍工作压力下不会出现漏气问题，混合气管的长度经过优化，既保证了燃气和氧气的充分预混，又不会让炬身整体过长影响狭窄空间的操作，割嘴位置的连接螺纹采用通用标准规格，可以根据切割需求更换不同号数的割嘴，适配从3mm薄板到100mm厚板的切割需求。固定支架的结构可以让割炬临时放置在工件表面时不会滚动，避免高温喷嘴烫伤电缆或者胶管，侧方的挂钩结构可以在作业间隙把割炬挂在工位旁边的支架上，不需要随手放在地面沾染铁屑油污。整个结构的重心落在握持位置的中心，

　　长时间手持作业不会出现前端下坠导致的手腕疲劳，阀杆的操作位置都在手指可及的范围内，作业过程中不需要变换手位就能完成火焰调节、点火、切割氧开关的全部操作，针对现场常见的磕碰场景，炬身的调节部位都做了加厚处理，轻微的摔碰不会导致阀杆变形或者气路堵塞，适合在复杂的施工现场长期使用。
