小型手动方管弯管成型工装结构

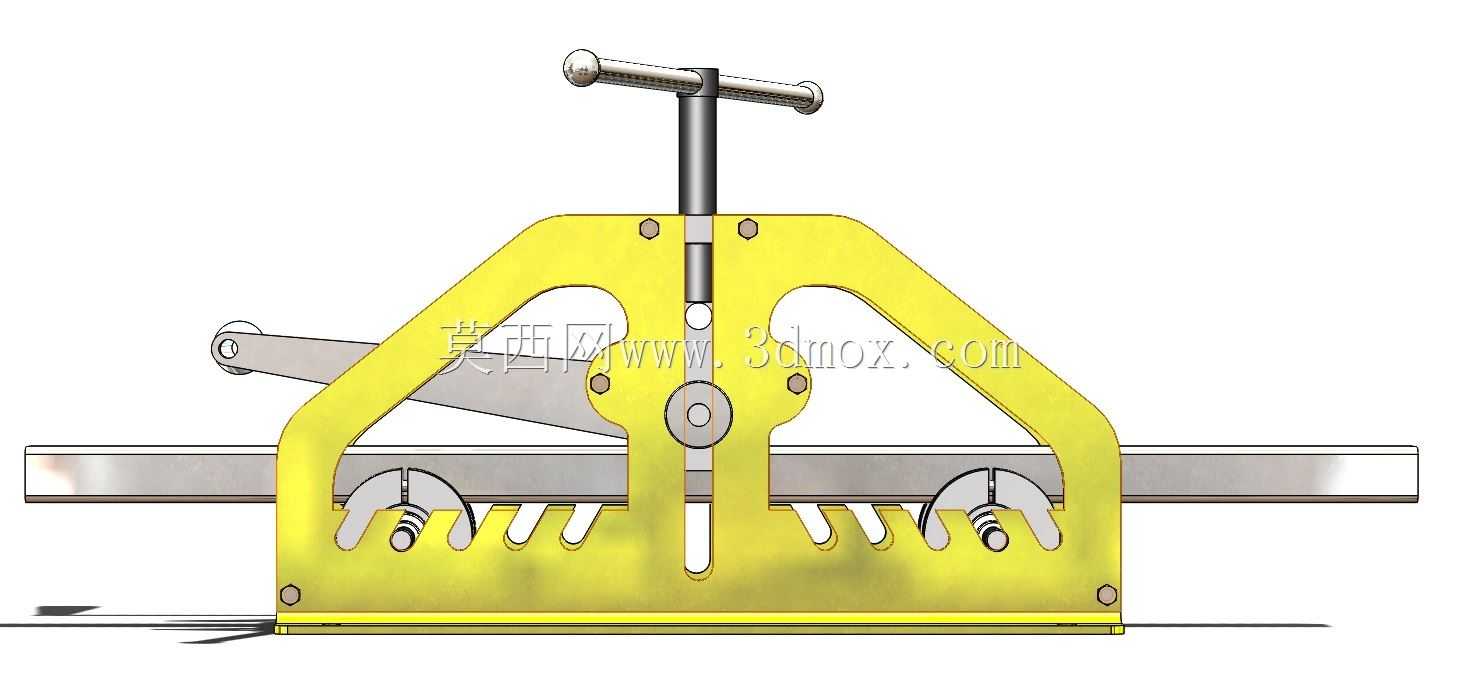

　　在小型五金加工、户外护栏搭建、简易金属框架制作的现场作业场景里，经常会遇到小截面方管的小批量弯曲需求，这类作业往往没有条件配置大型数控弯管设备，也不需要高精度的批量成型能力，更看重设备的便携性、易制造性以及操作门槛，这款手动弯管工装就是针对这类场景设计的实用加工器具。从结构设计逻辑来看，整个工装采用双侧立式支撑板作为核心承载框架，板材切割成型的支撑板通过螺栓紧固拼接，不需要复杂的铸造或者焊接工装就能完成主体装配，侧面开设的多档调节槽可以适配不同弯曲半径的加工需求，通过调整下压辊的固定位置，就能改变管材弯曲时的受力支点，实现不同曲率的成型作业，不需要更换额外的模具配件，对于现场临时调整加工参数的场景非常友好。

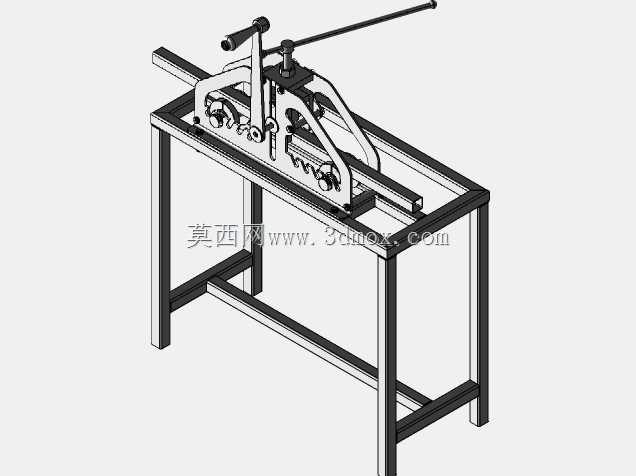

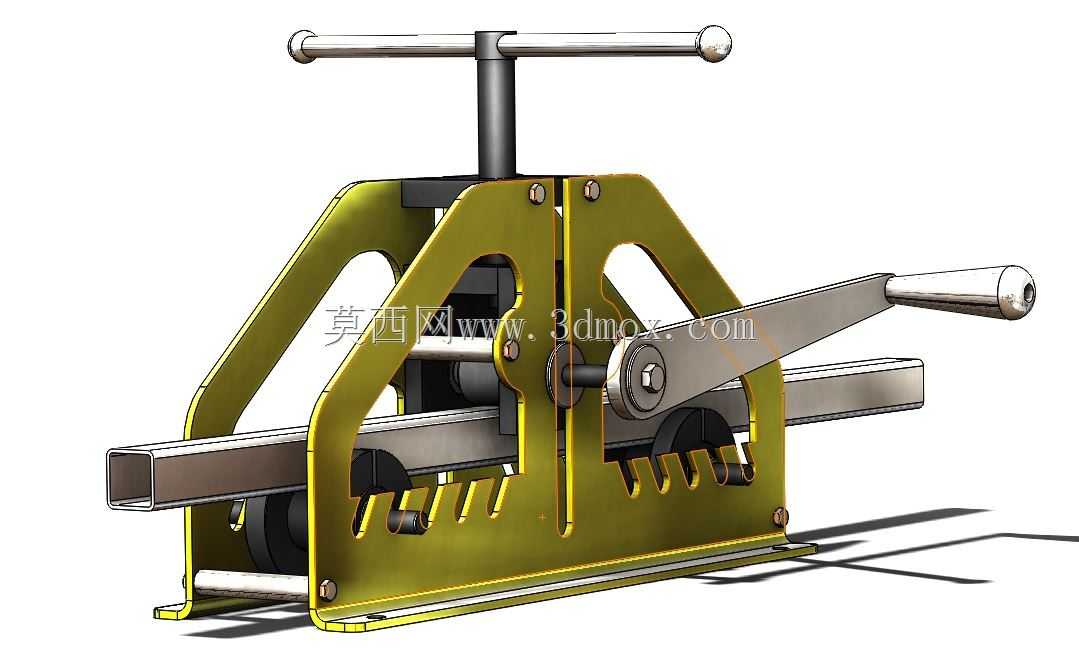

　　顶部的T型手摇压杆采用梯形螺纹传动结构，相比普通螺杆能提供更大的下压力，同时具备自锁特性，下压到指定位置后不会因为管材的回弹应力出现退程问题，操作人员只需要转动顶部手柄就能稳定控制下压量，不需要额外的锁紧机构。侧面的长操作力臂通过杠杆原理放大操作力矩，普通成年操作人员不需要借助额外助力工具，就能完成最大规格方管的弯曲作业，力臂与辊轴之间通过销轴连接，拆卸方便，闲置时可以将力臂拆下收纳，减少整体占用的存储空间。这款工装可加工的方管最大截面尺寸为40×40毫米，也可适配1.5英寸×1.5英寸规格的英制方管，整体底座采用平板式结构，作业时可以通过螺栓快速固定在工作台或者临时搭建的木质支架上，不需要专门的安装基础，固定孔位采用长圆孔设计，

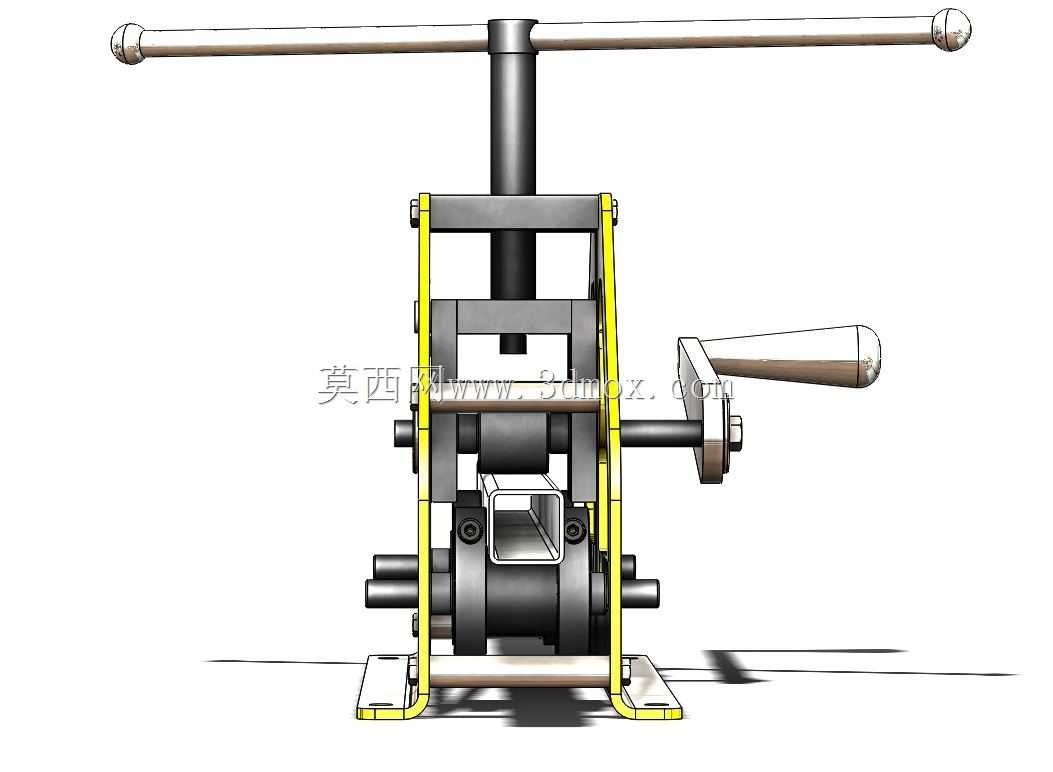

　　能适配不同间距的安装台面，降低现场安装的对位难度。辊轮部分采用圆弧槽设计，槽型与方管的外角轮廓匹配，弯曲过程中辊轮与管材表面为线接触，不会出现普通压弯工艺常见的管材表面凹痕、侧壁起皱的问题，双侧的导向辊可以限制管材弯曲过程中的侧向偏移，保证弯曲段的直线度与平面度，成型后的管材不需要额外的校形工序就能直接用于框架装配。从实际使用的角度出发，这款工装的所有零部件都可以采用普通钢板、圆钢通过常规的车削、激光切割工序加工完成，没有特殊的材料或者热处理要求，加工门槛极低，小型五金作坊甚至具备基础金工能力的个人制作者都能完成自制，维护也非常方便，转动部位定期涂抹润滑脂就能保证长期顺畅使用，易损的辊轮部件可以单独拆卸更换，不需要整体报废工装。

　　不同于电动弯管设备需要接入电源或者液压系统，这款手动工装完全依靠机械结构传递人力，没有电路、液压管路等易损部件，适合在无供电的野外作业场景、装修施工现场、小型维修站点使用，比如制作阳台防护栏、蔬菜大棚骨架、小型设备的机架方管弯制作业，都能通过这款工装快速完成，相比采用火焰加热后手工弯折的传统工艺，冷弯成型的管材不会出现氧化皮、材质退火变软的问题，成型后的尺寸一致性更好，作业过程也没有明火隐患，安全性更高。结构设计上充分考虑了操作的人机工程学，操作力臂的长度设置在成年人站立操作时的舒适发力区间，顶部压杆的手柄高度适配常规工作台的操作高度，作业时操作人员不需要弯腰或者踮脚就能完成全部操作流程，双侧支撑板之间的间隙略大于最大加工方管的宽度，穿管时不需要精准对位就能将管材送入辊轮之间，降低了操作的对位难度。底座的前后端预留了足够的管材送料空间，弯曲长尺寸管材时不需要额外增加支撑辅具，单人就能完成送料、压弯、角度校核的全部作业流程，不需要配合作业的辅助人员，对于小批量加工作业来说能有效降低人力成本。
