金属板冲压成型模组三维结构设计

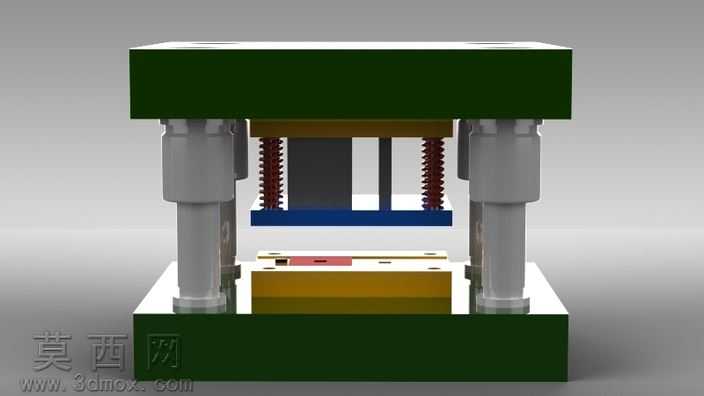

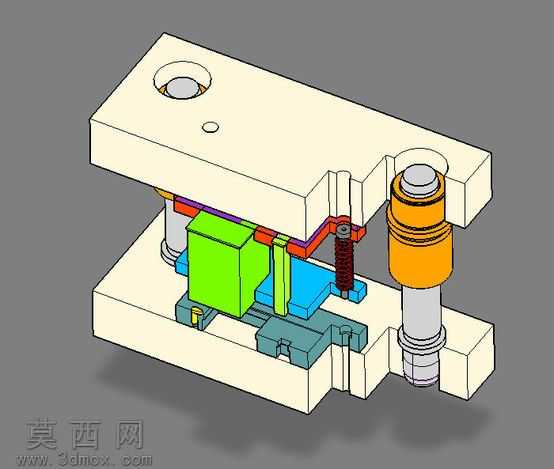

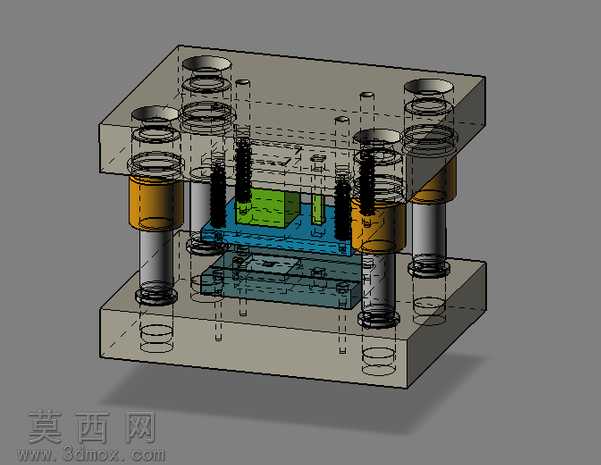

本模型为金属板加工用冲压成型模组，整体采用标准冷冲模模架结构搭建，在三维建模过程中严格遵循冲压模具设计规范，对上下模座、导柱导套、弹性卸料组件、凸模固定板、凹模镶块等核心零部件进行了1:1等比例参数化建模，所有配合面均按照实际加工公差要求预留装配间隙，保证模型可直接用于后续工程出图与结构验证。建模阶段对不同功能部件做了清晰的材质区分：上下模座采用灰铸铁材质渲染，呈现哑光深灰金属质感，体现模架的刚性支撑特性；导柱导套采用轴承钢材质做镀铬亮面处理，还原导向部件的高精度耐磨属性；卸料弹簧采用65Mn弹簧钢的发黑质感，弹性卸料板、凸模、凹模等工作部件则根据加工工位不同，分别赋予合金工具钢的不同表面处理效果，绿色标识的切边工位凸模、蓝色标识的冲孔与拉深工位凹模镶块一目了然，方便快速识别各工位功能。结构设计上，该模组集成了切边、冲孔、拉深三道核心冲压工序，采用四导柱精密导向结构，保证上下模合模时的同轴度精度，避免冲压过程中出现啃模、毛刺过大等问题；弹性卸料装置均匀布置在凸模周边，合模时提供稳定压料力防止板料起皱，开模时可顺利将工件从凸模上卸下，避免工件卡模；四个角部布置的限位柱可精准控制合模深度，保护凸模凹模不会因过压损坏。设计思路围绕钣金件多工序复合冲压需求展开，将原本需要多台单工序模完成的加工内容整合到一套模组中，有效减少冲压工序间的定位误差，提升钣金件加工精度与生产效率；模型采用分层装配结构，所有零部件均可单独拆解编辑，既可以作为冲压模具设计的参考案例，也可根据实际加工的金属板件尺寸、工艺参数调整凸凹模刃口尺寸、弹簧弹力参数、模架规格，快速适配不同规格金属板件的冲压加工需求，对于五金冲压模具设计学习者、钣金加工工艺人员都有较高的参考价值。
