带杠杆送料机构的冲压模具设计

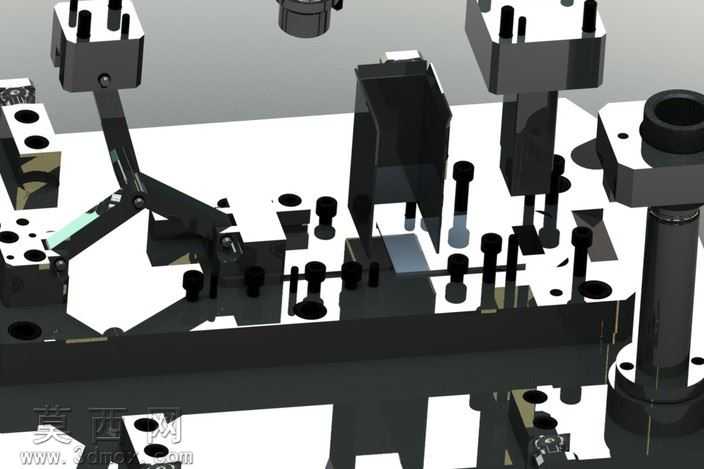

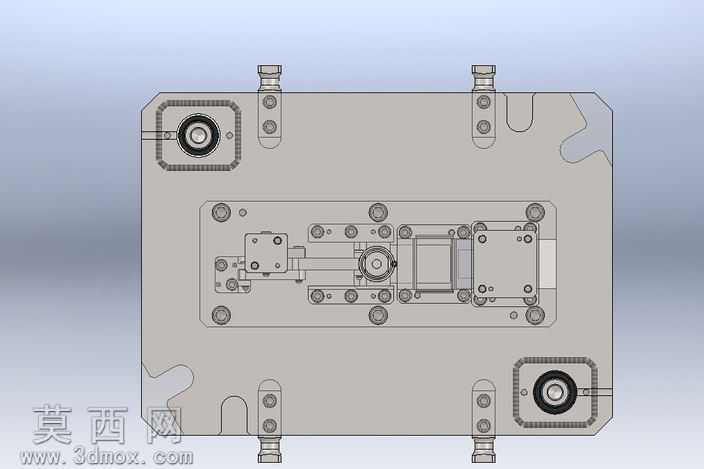

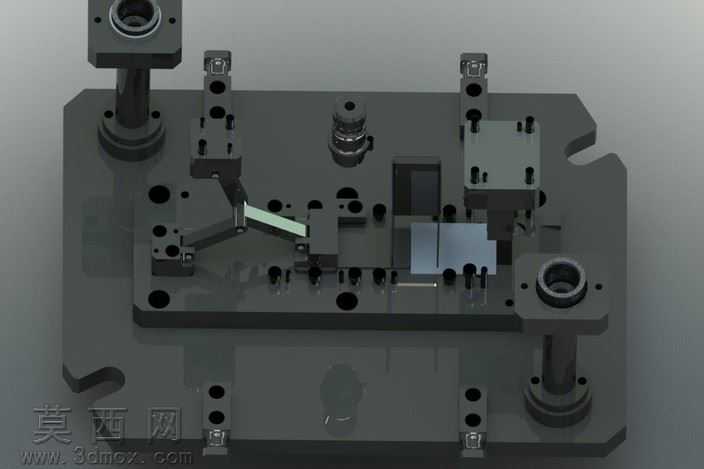

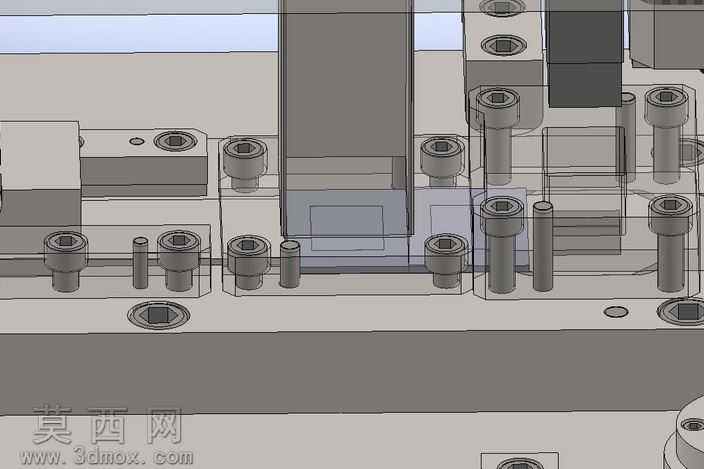

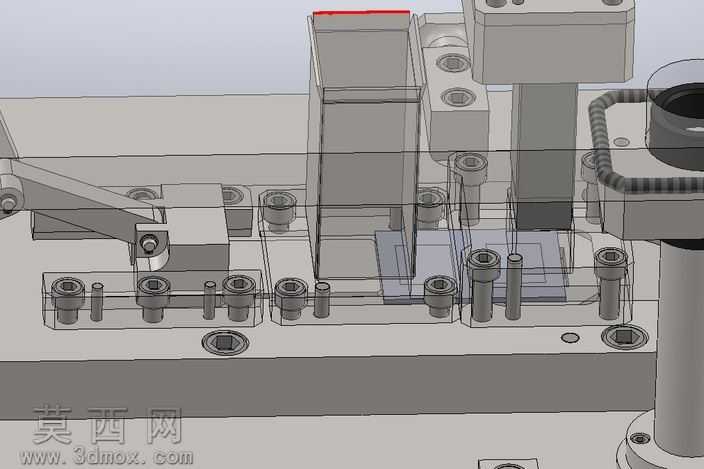

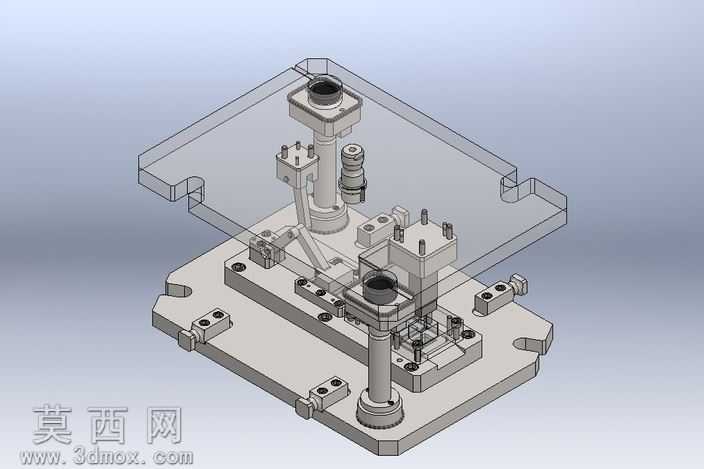

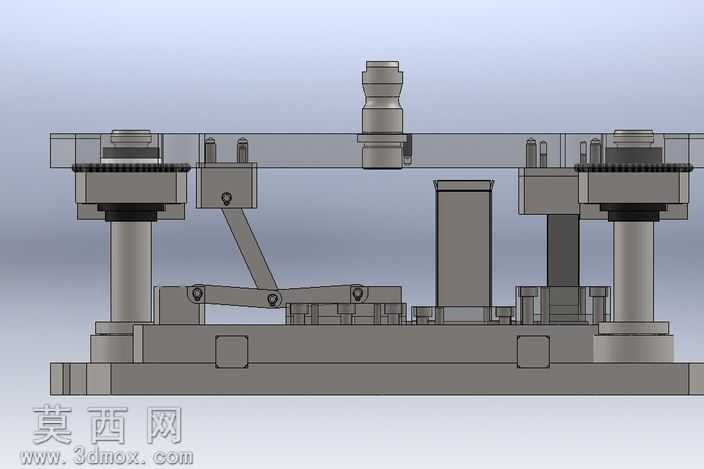

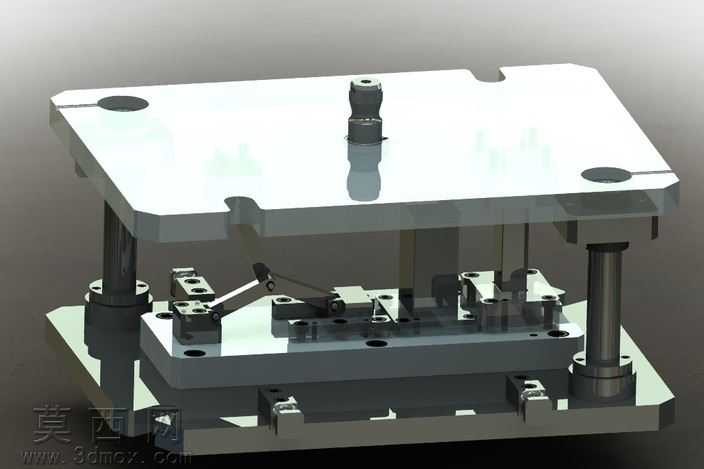

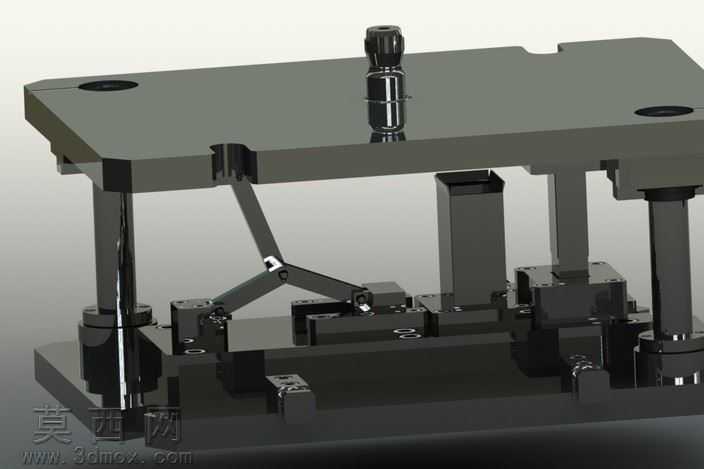

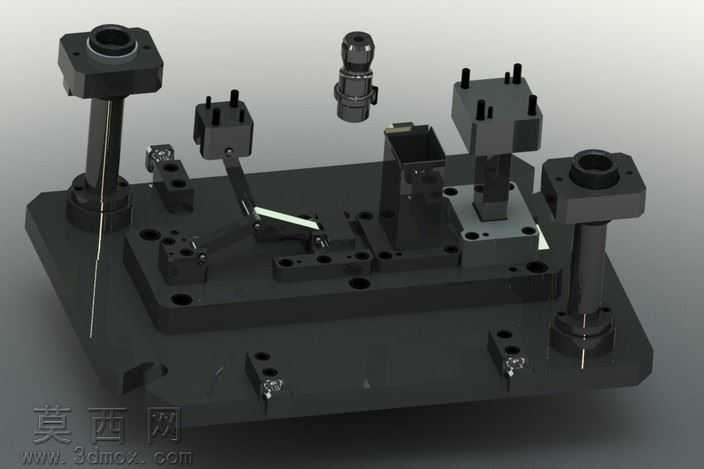

本模型为带杠杆式自动送料与余料剔除功能的冲压冲孔模具，整体采用标准冷冲模模架结构设计，通过三维建模软件完成全参数化零件建模与整机装配，经渲染后呈现出金属材质的真实质感，上下模座采用45号钢调质材质，导柱导套配合保证模具开合模的运动精度，模座表面做了发黑防锈处理的材质表现，各安装孔、定位孔的位置精度严格按照冲压模具设计规范设定。模具核心创新点在于集成了杠杆式自动送料与余料清除机构，摒弃了传统冲压模需要人工逐片送料、手动清理余料的操作模式：当压力机滑块带动上模下行完成冲孔作业时，上模的动力触发行程驱动杠杆机构完成待加工条料的步进送料，将待加工工位精准推送至凸模正下方；上模回程上升阶段，杠杆机构同步动作，将上一次冲压完成后残留的冲孔余料从模面自动推出，避免余料堆积在型腔内造成凸凹模崩刃、工件压伤等冲压常见故障。整套模具的结构设计逻辑清晰，各运动部件做了干涉检查，杠杆的铰接点采用销轴连接，复位弹簧的参数经过运动仿真验证，保证送料步距精准、余料推送动作顺畅无卡滞，凸模与凹模的配合间隙按照所冲压板材的厚度选取合理值，卸料板采用弹性卸料结构，保证冲压完成后工件能顺利脱离凸模。模型完整还原了模具的所有装配细节，从模座的紧固螺栓、导柱的润滑结构到杠杆机构的连接销轴、复位弹簧都做了精细化建模，各零件的装配约束关系完全符合实际模具的装配要求，可直接用于冲压工艺教学、模具结构参考以及同类自动化冲压模具的设计改型，能帮助设计人员直观理解带自动送料机构的冲压模工作原理，减少同类模具设计过程中的结构验证成本。
