分体式空调室内18k蒸发器结构设计

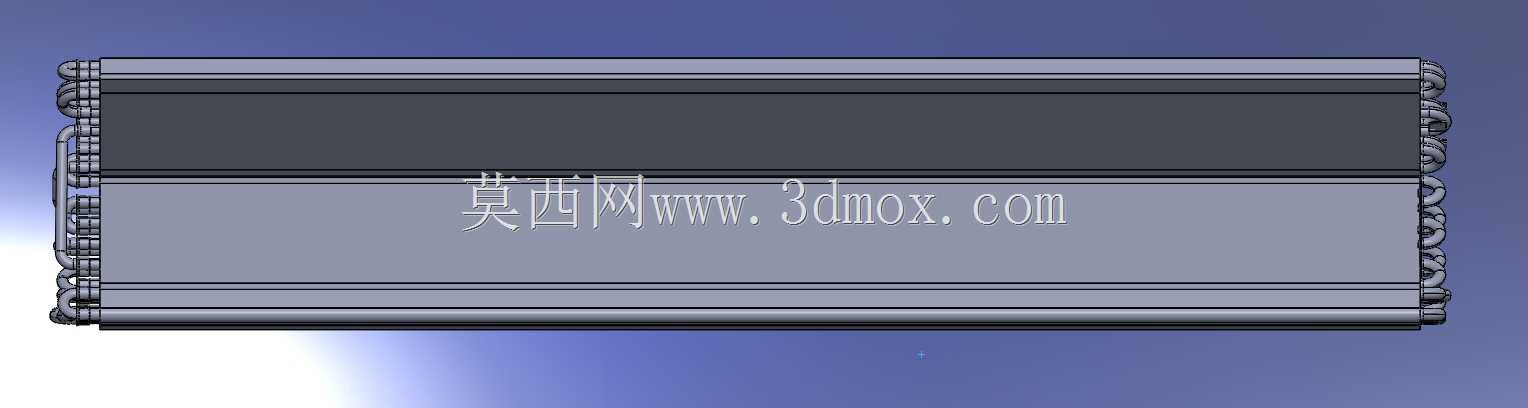

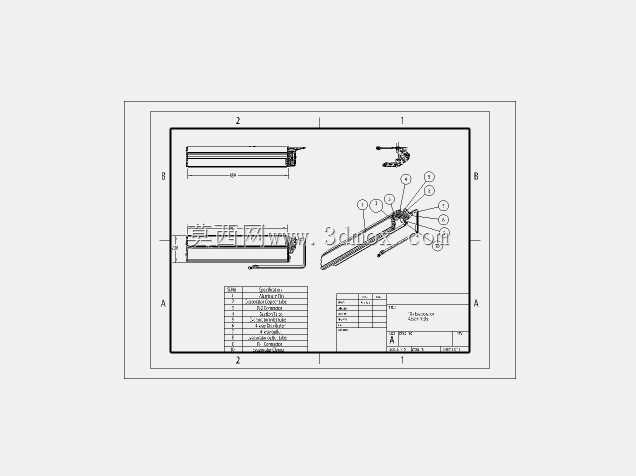

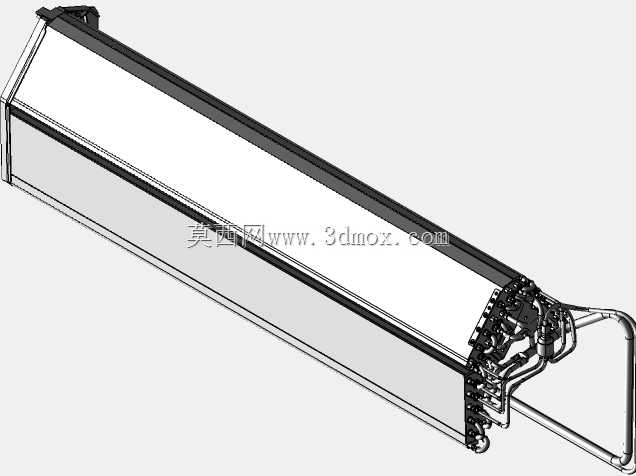

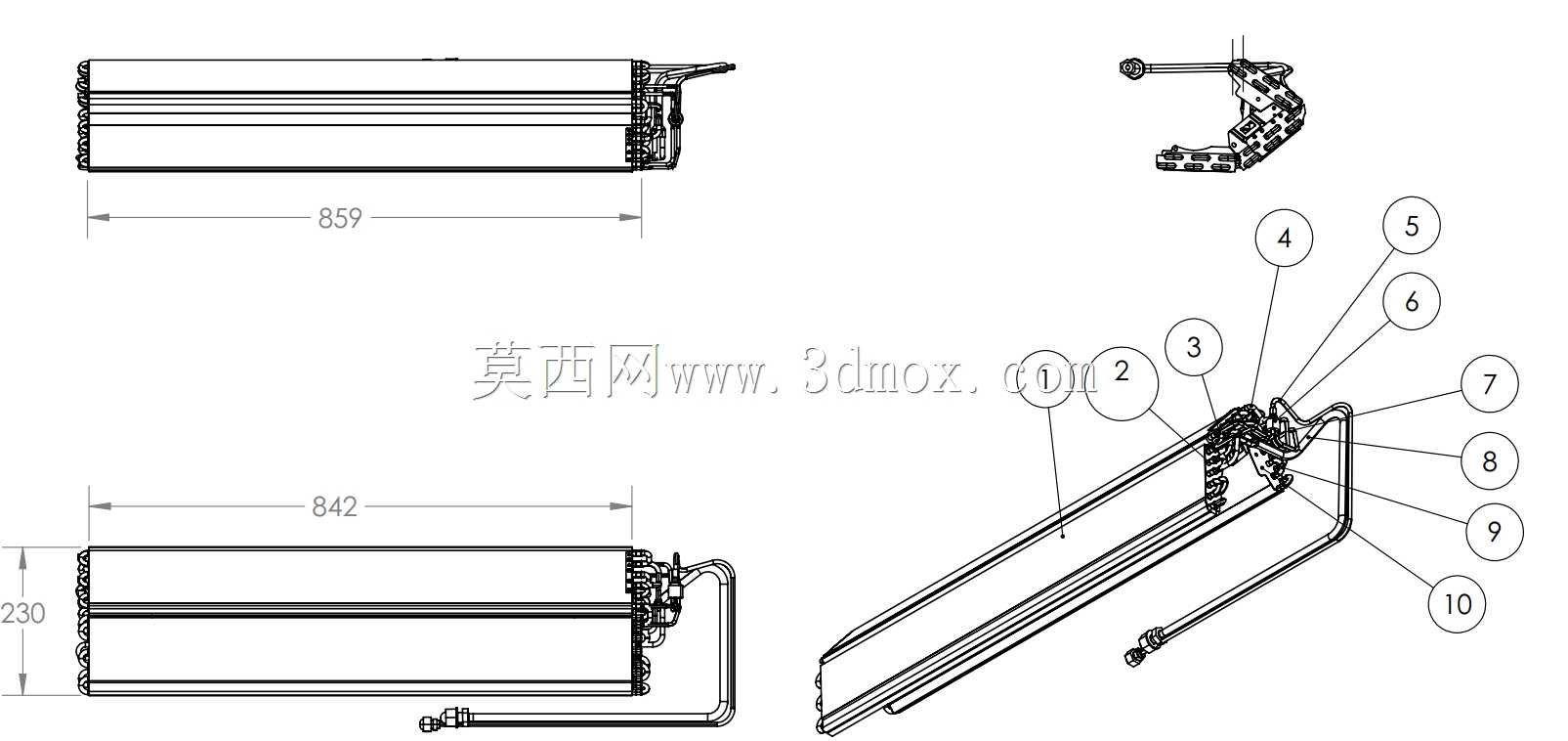

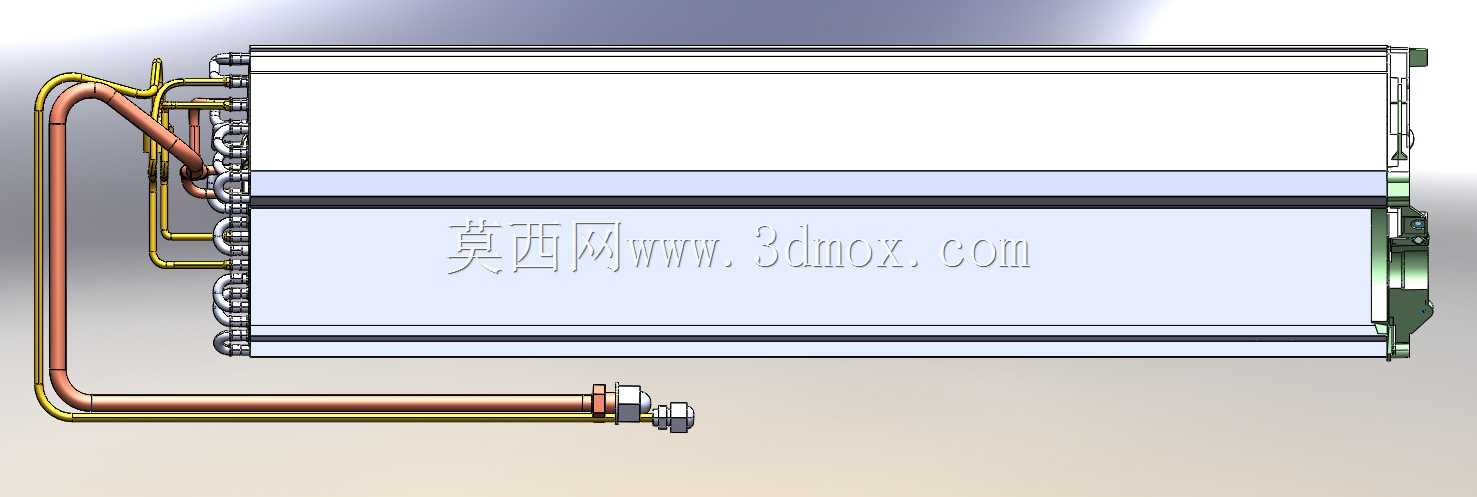

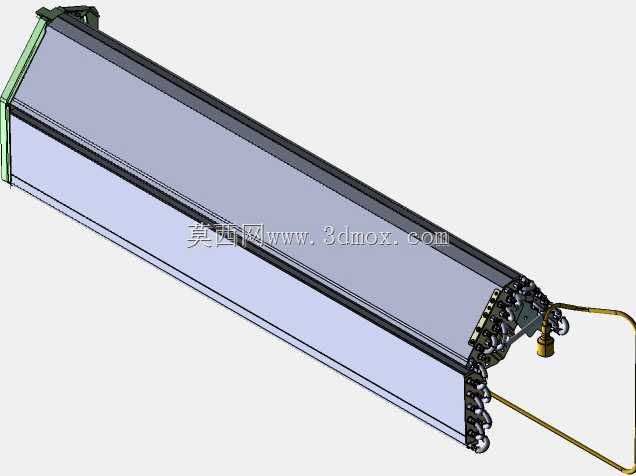

　　在家用分体式空调的室内侧换热环节，蒸发器是直接决定制冷换热效率、出风舒适度的核心部件，这套18k规格的蒸发器总成，针对1.5匹级别的家用壁挂式室内单元开发，适配常规卧室、小型书房等18-25平米的封闭空间制冷制热需求。从实际安装边界来看，该蒸发器主体横向长度为859mm，配套管路侧的安装基准长度为842mm，主体竖向高度为230mm，这个尺寸参数刚好匹配主流壁挂式室内机的壳体内部安装空间，不会出现与壳体筋位、接水盘、贯流风轮的运动干涉，安装时可以直接顺着室内机的导轨卡槽滑入定位，不需要额外做安装位的裁切调整。

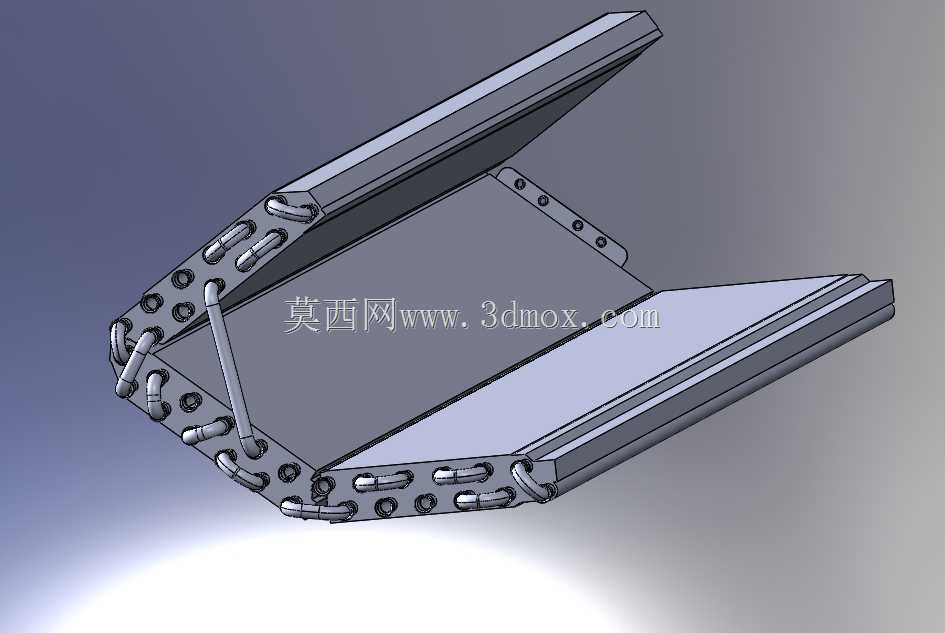

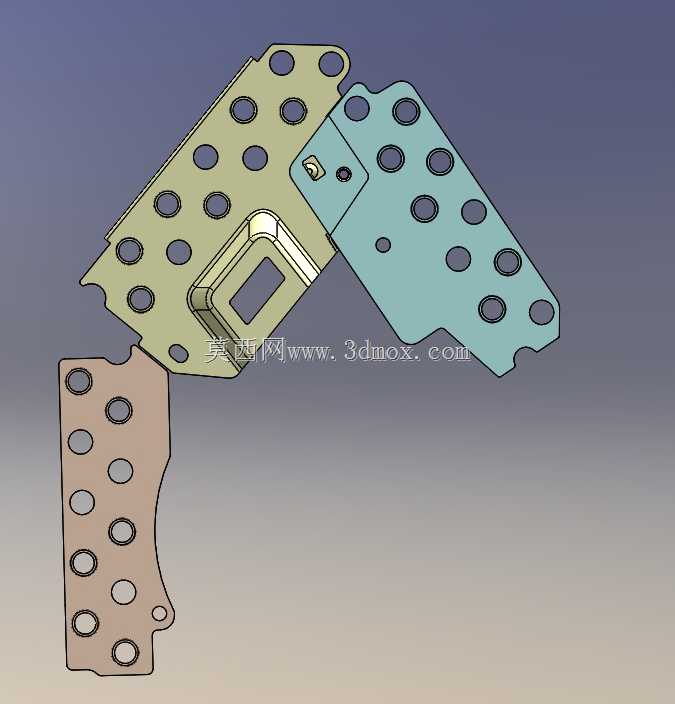

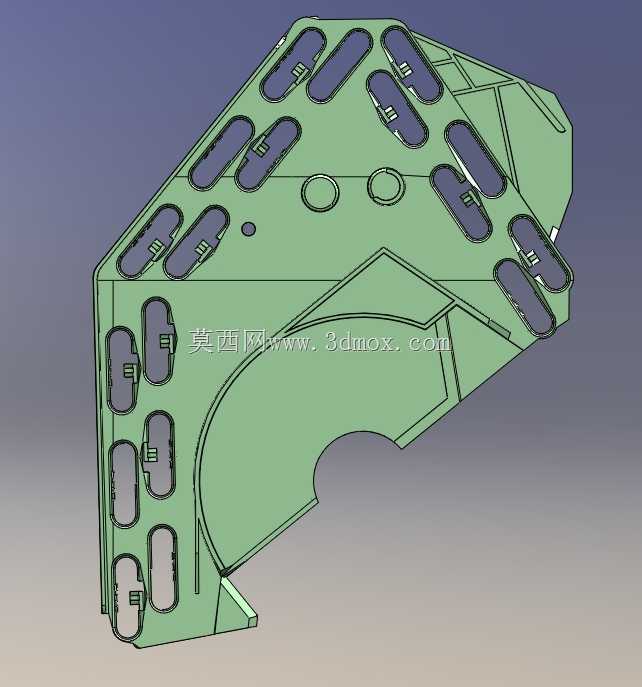

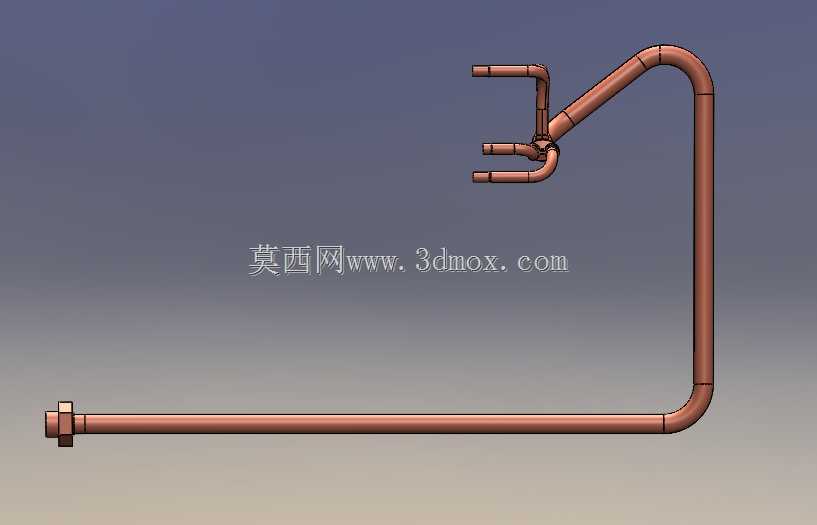

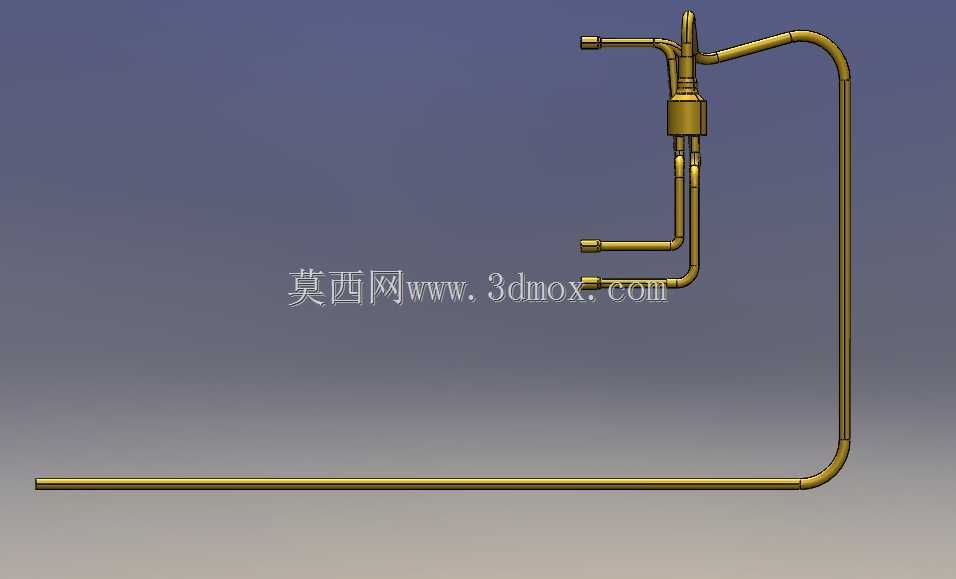

　　设计过程中优先考虑了换热效率与管路布局的合理性，换热翅片采用整体式排布，冷媒管路沿着翅片组做往复弯折布局，进出液管的引出位置集中在总成的右侧端板处，和室内机的电控板、节流元件安装位相邻，能减少冷媒连接管的弯折半径，降低管路压损，同时也方便售后维修时的管路拆装。端板处的固定结构做了翻边加强处理，能避免长期受冷媒温度交变影响出现结构变形，翅片组的侧边做了折边处理，既可以引导冷凝水顺着翅片表面流入下方接水盘，也能减少风阻，让贯流风轮带动的气流可以均匀穿过整个换热面，避免出现局部换热死角导致的凝露滴水问题。

　　从功能特性来看，这套蒸发器总成兼顾制冷与制热两种工况的使用需求，制冷工况下冷媒在管路内蒸发吸热，让流经翅片的空气降温除湿，制热工况下冷媒反向循环放热，加热流经的室内空气；管路的排布密度经过匹配计算，既保证足够的换热面积，也不会因为翅片过密导致风阻过大、室内机运行噪音升高。总成上预留的温度传感器安装位，刚好对应蒸发器管路的过热度检测点，能让空调控制系统精准采集冷媒温度，调整压缩机运行频率，避免出现蒸发器结霜、换热效率骤降的问题。

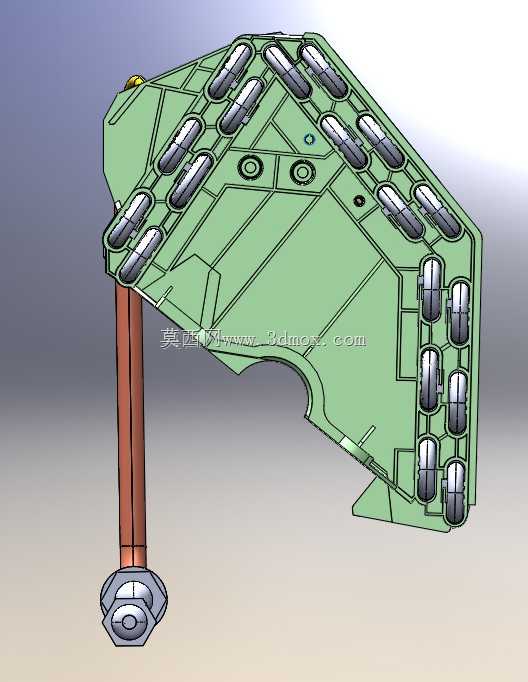

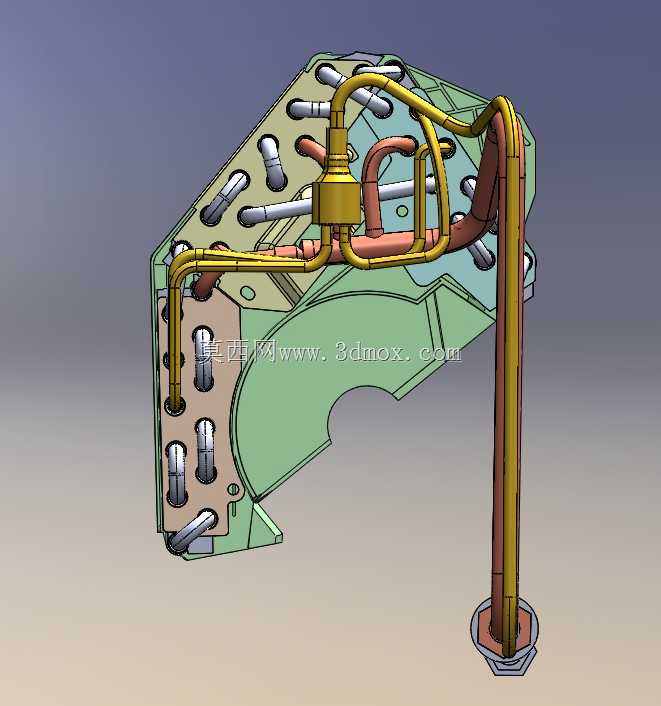

　　在结构细节上，右侧的管路支架做了多点位固定设计，将进出液管、温度传感器线束都做了限位固定，避免运输或者运行过程中管路晃动产生异响，同时管路的弯折处都做了减震缓冲处理，减少冷媒流动时的管路振动传递。整个总成的装配逻辑完全适配现有室内机的生产装配线，工人不需要额外调整工装夹具就能完成组装，能有效提升生产线的装配效率，也能降低售后替换时的适配难度，不需要对原有室内机结构做改动就能完成部件更换。
