Nema17步进电机高精度三维结构模型

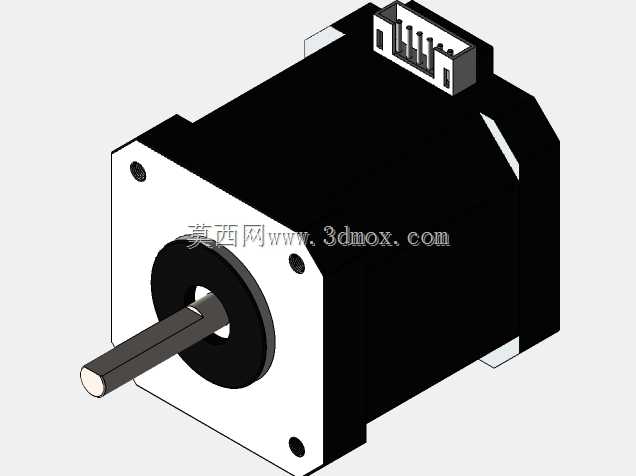

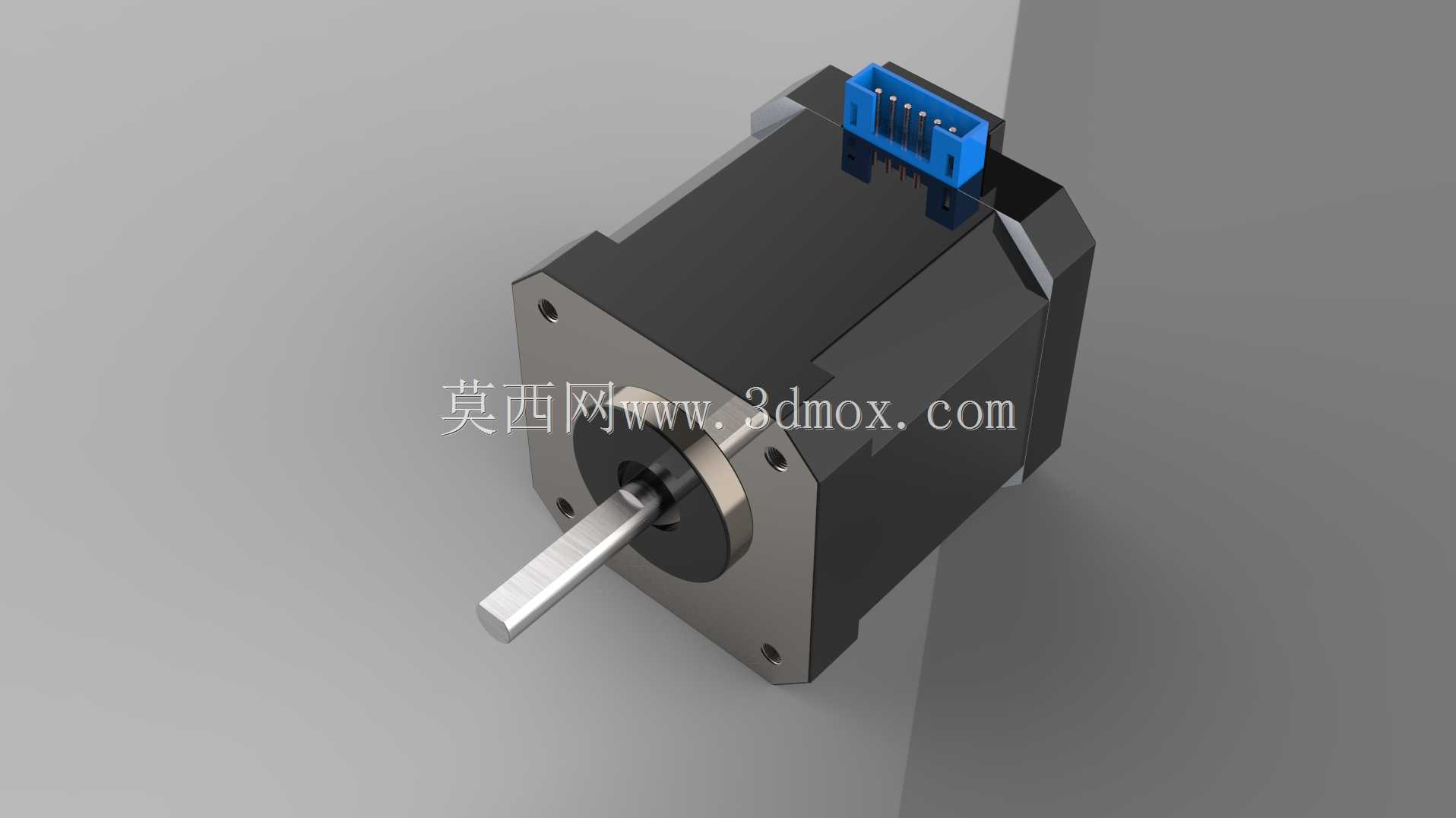

　　在桌面级3D打印机、小型数控雕刻机、自动化点胶工位这类对安装空间有严格限制的轻载自动化场景里，Nema17规格步进电机是应用占比极高的动力输出元件，这类场景往往要求驱动部件既能提供足够的低速保持扭矩，又要匹配标准化的安装孔位，避免额外设计转接结构增加装配复杂度。从结构设计层面看，这款电机的主体采用方形机壳构型，前端安装法兰严格遵循Nema17标准的42mm安装孔距，四个安装沉孔对称分布在法兰四角，适配行业内通用的电机支架、同步轮安装座、联轴器对接尺寸，设计人员在做整机排布时，可以直接调用标准安装边界做干涉检查，不需要反复核对非标准件的安装公差。电机输出轴采用D型切边设计，区别于普通光轴结构，在配套同步轮、

　　联轴器时可以通过顶丝直接锁紧在切边平面上，有效避免高速启停或者正反转切换时出现轴孔打滑的问题，输出轴的伸出长度、轴径都匹配常规小型传动机构的对接要求，不需要额外做轴的二次加工。机壳尾部集成的接线端子采用直插式结构，区别于传统的飞线出线方式，在设备装配时可以直接插接配套的电机驱动线束，减少接线时的线序核对工作量，同时端子的防护结构可以避免车间环境里的金属碎屑、粉尘落到接线引脚处造成短路隐患。做三维建模时，这款模型完整还原了电机的所有外部装配特征，包括法兰面的沉孔深度、输出轴的切边尺寸、尾部端子的插针排布位置、机壳表面的散热筋结构，设计人员在做整机装配仿真时，可以直接将模型导入装配体，模拟电机与安装支架、传动部件、

　　周边走线的空间位置关系，提前排查安装时可能出现的干涉问题，比如电机尾部端子与设备背板的安全距离、输出轴与联轴器的配合长度是否足够、法兰安装时螺丝的拧入空间是否充足。在实际选型应用中，这类42规格步进电机常搭配细分型步进驱动器使用，在低速运行场景下可以实现平稳的角度输出，不会出现明显的低频振动，适合用在对进给精度有要求的小型传动工位，比如3D打印机的XYZ轴进给、小型传送带的驱动、自动锁螺丝机的工位切换动力源。建模过程中对安装边界的还原精度直接影响后续整机设计的效率，这款模型没有做过度的简化，所有涉及装配的尺寸都严格按照实物的工程公差做了还原，比如机壳的对角尺寸、安装孔的中心距公差、输出轴的同轴度基准，都可以直接作为结构设计时的参考依据，避免设计完成后出现实物安装不上的问题。
