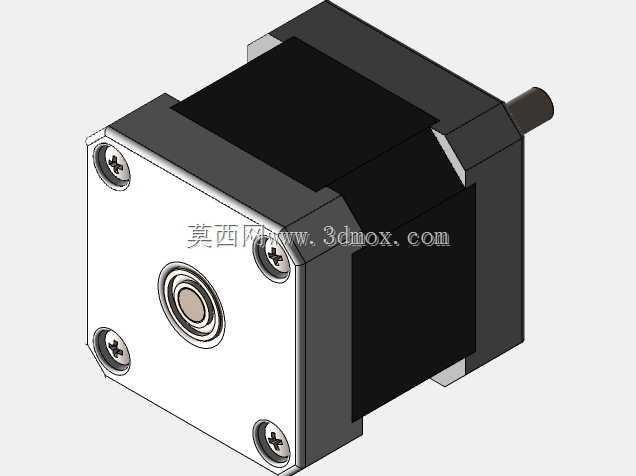

方形法兰安装式混合式步进电机结构设计

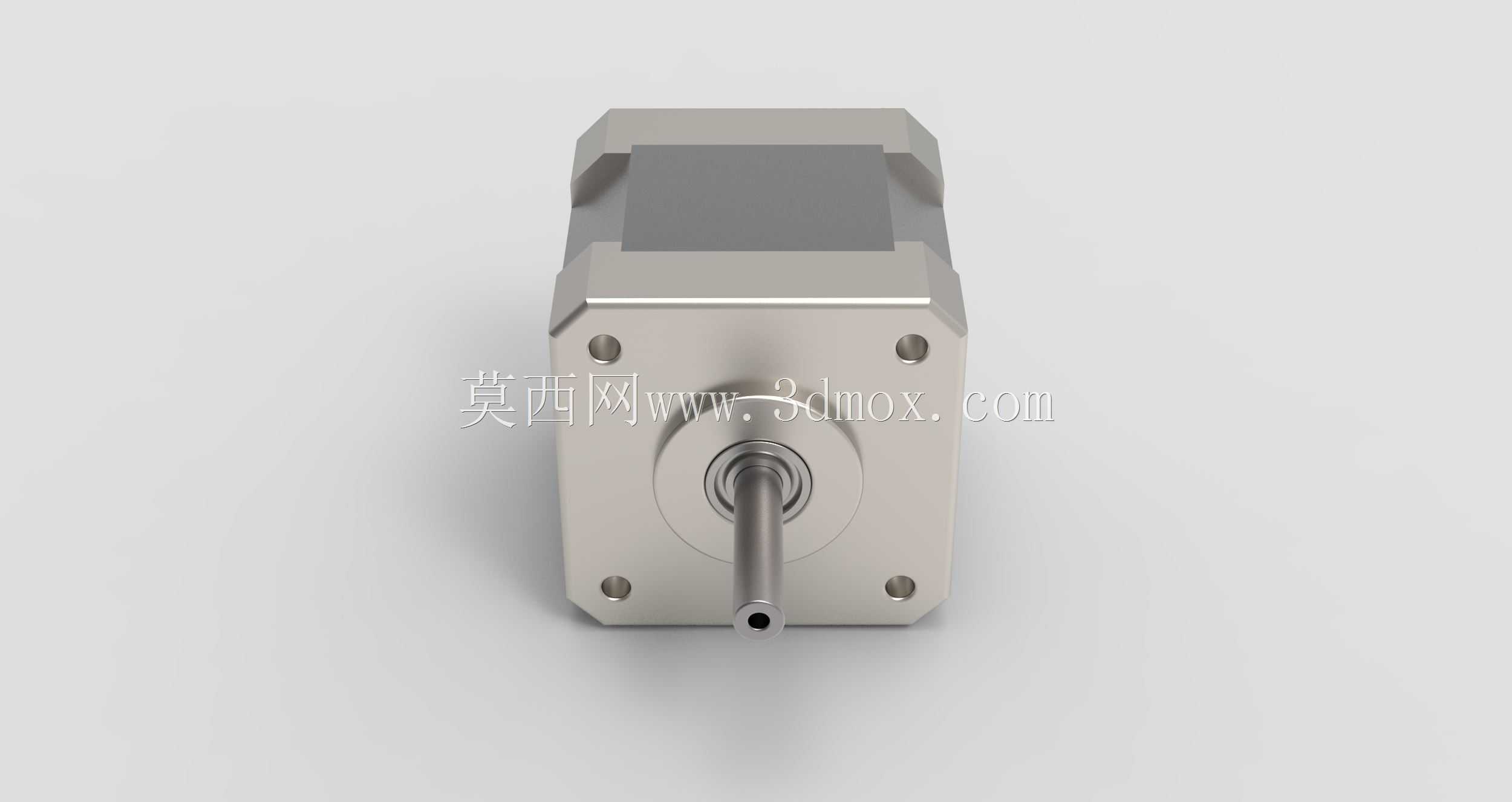

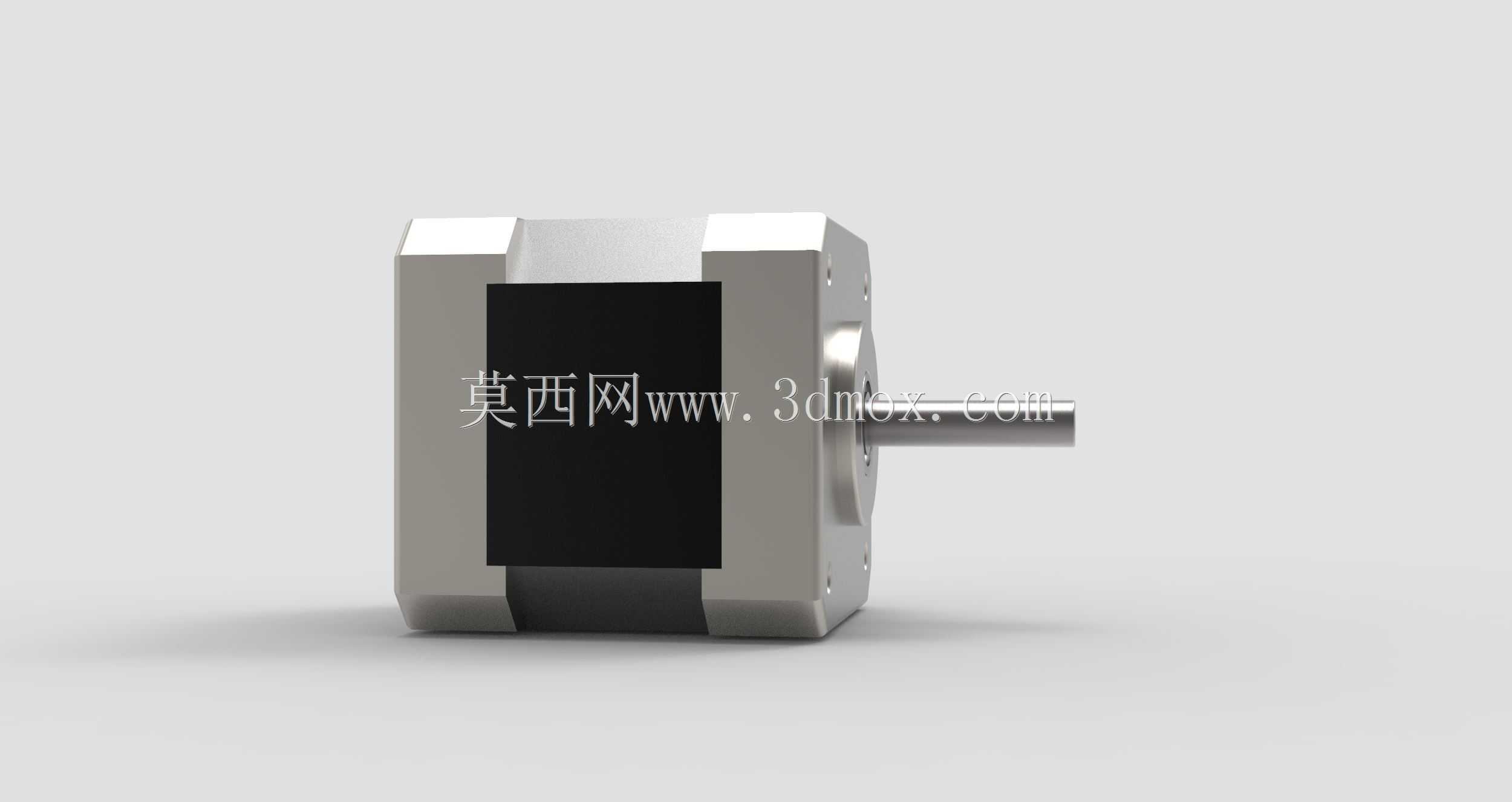

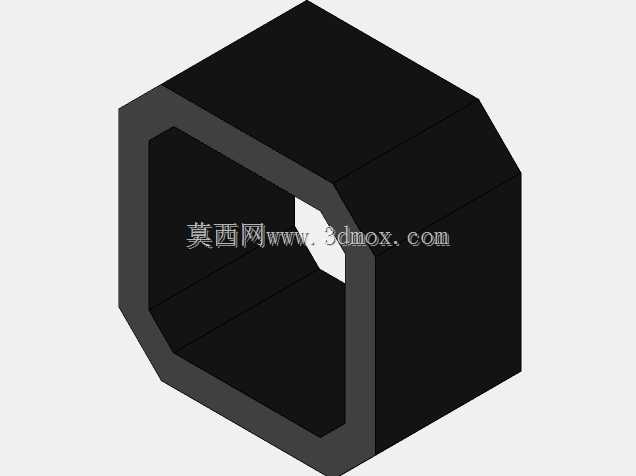

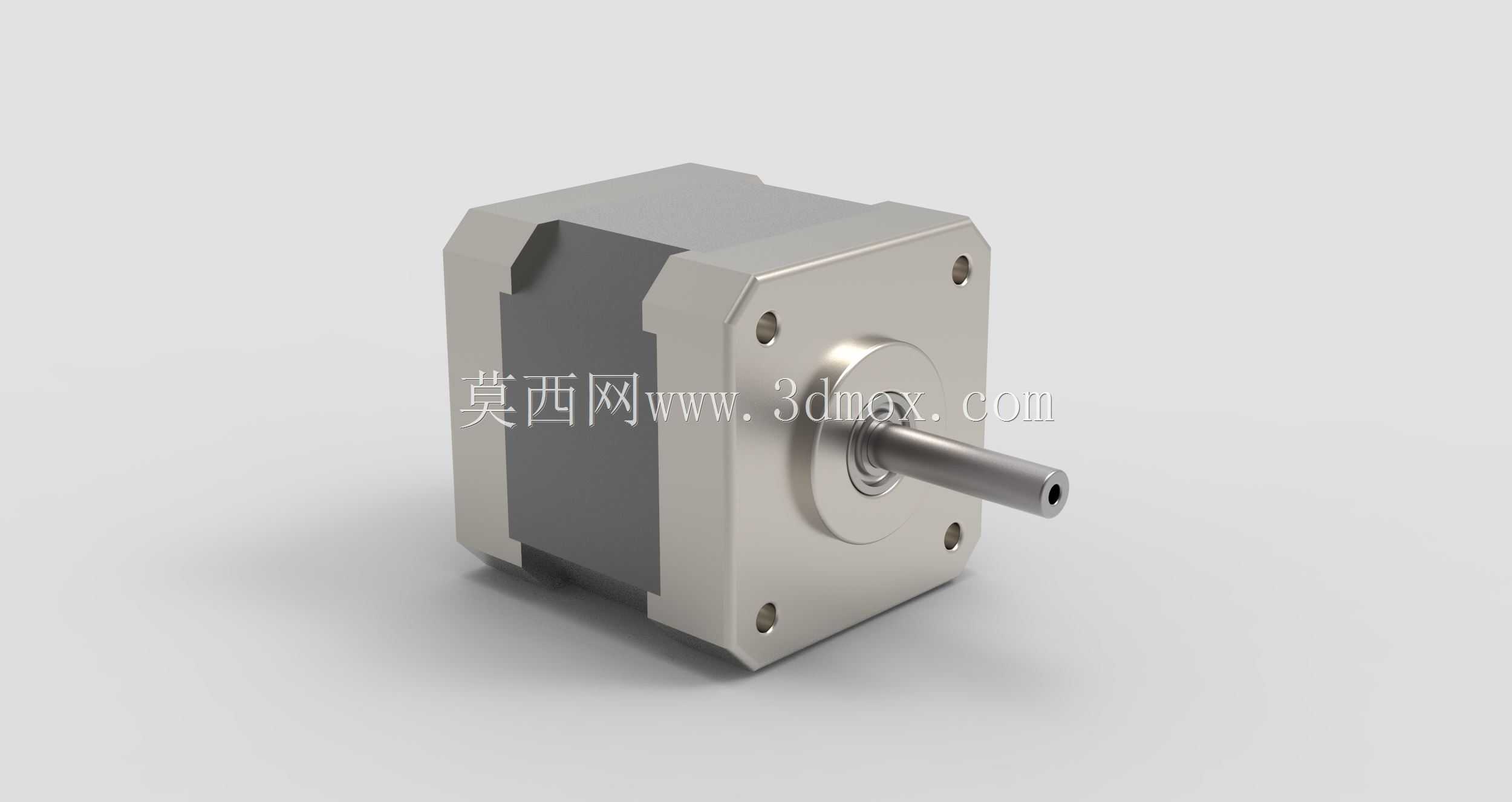

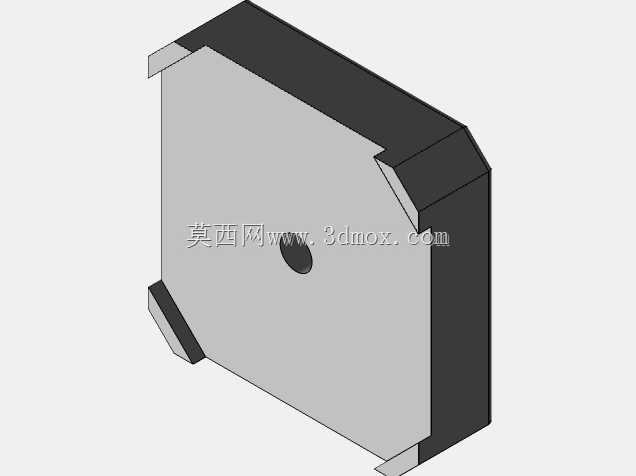

　　这款步进电机的结构设计围绕工业自动化场景的实际安装需求展开，方形机壳搭配前端法兰安装面，是目前3C装配、小型输送线、点胶设备、桌面数控雕铣设备中应用最广泛的执行元件构型。从安装边界来看，前端法兰的四个安装孔采用对称均布设计，孔位公差严格适配常规设备安装板的开孔标准，输出轴采用单出轴带中心孔的构型，既可以通过顶丝直接连接同步轮、联轴器等传动件，中心孔也可用于安装定位销，保证输出端的同轴度，避免高速运转时出现径向跳动影响传动精度。机壳采用拉伸铝型材拼接结构，端盖与机壳的配合面做了止口定位设计，装配时无需额外调整即可保证定子与转子的同轴度，减少运转时的磁阻偏差，降低运行噪音与振动。设计过程中优先考虑了设备集成时的空间占用问题，

　　方形机壳的棱边做了小倒角处理，既避免安装时划伤操作人员，也能在密集排布的设备内部减少与周边线束、结构件的干涉，机壳侧面预留的安装平面也可根据需求加装尾部编码器、刹车模块等扩展配件，适配闭环控制、断电锁止等特殊工况需求。从功能特性来看，这款混合式步进电机的步距角适配常规细分驱动器的参数设置，在低速大扭矩输出场景下无需搭配减速箱即可直接驱动负载，省去了额外的传动环节，减少设备整体的装配复杂度与后期维护点。定子绕组的排布做了优化，在保证额定扭矩输出的前提下，降低了高速运转时的绕组温升，可适配长时间连续运行的自动化产线工况，避免因过热导致的扭矩衰减或者设备停机。输出轴的轴承采用两端支撑结构，相比单端支撑的构型，能承受更大的径向负载，

　　可直接驱动小负载的转盘、导辊等部件，无需额外加装支撑轴承座，进一步压缩设备的整体结构尺寸。在实际选型适配时，这款电机的安装尺寸可直接替换同规格的市面常规型号，无需修改原有设备的安装板结构，对于设备升级改造场景十分友好，前端法兰的定位止口尺寸做了标准化设计，与常规的联轴器、行星减速机输入端止口完全匹配，可直接组合使用完成不同扭矩、转速需求的动力输出配置。
