带键槽安装位的螺旋锥齿轮结构

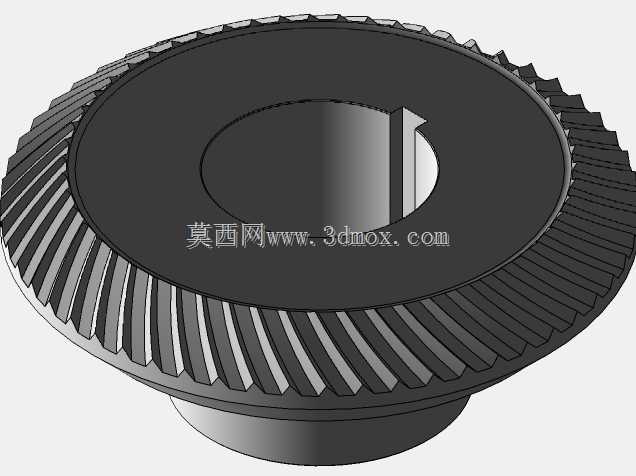

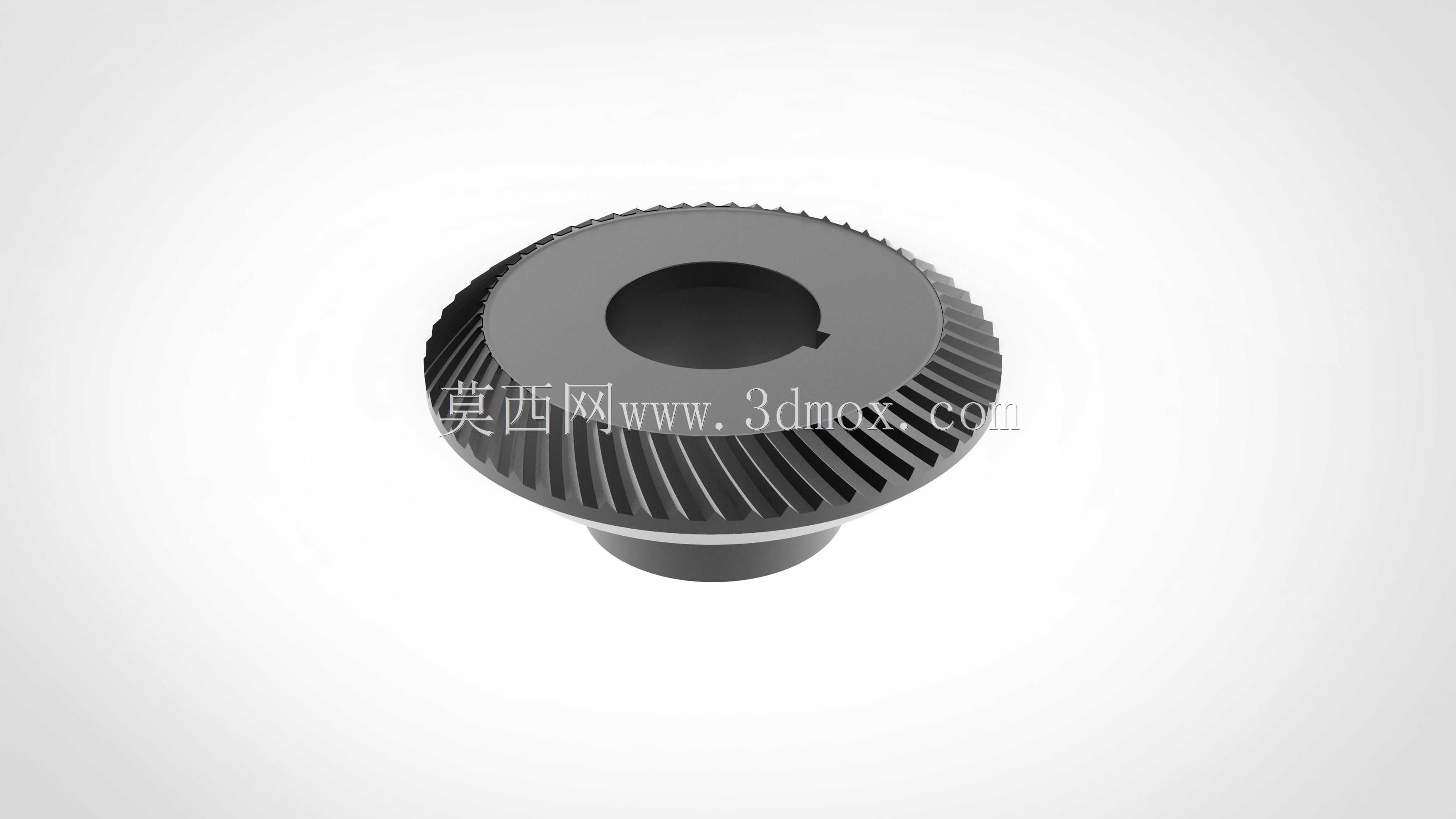

　　这类螺旋锥齿轮多用于相交轴间的动力传递场景，常见于差速器、机床主轴传动箱、小型农机传动单元、工业机器人关节减速模组中，依靠齿面的螺旋线形啮合特性，相比直齿锥齿轮能承载更大的传动扭矩，啮合过程中重叠系数更高，传动过程的冲击与噪音明显更低，适合中高速、有一定载荷波动的传动工况。从结构设计来看，该齿轮采用盘式带轮毂的结构形式，轮毂中心开设带单键槽的通孔，用于和传动轴配合实现周向固定，安装时可通过轴肩实现轴向定位，键槽的尺寸匹配普通平键的安装公差，能传递额定工况下的扭矩而不出现键连接压溃失效。齿部采用螺旋齿设计，齿线为圆弧螺旋形，啮合时齿面是逐步接触再逐步脱离，不会出现直齿锥齿轮那种整齿突然进入啮合的冲击感，在正反转切换频繁的工况下，

　　能有效降低齿面的接触应力集中，延长齿轮的使用寿命。设计过程中需要重点关注齿面的接触斑点位置，正常装配状态下接触斑点应位于齿面中部偏小端位置，避免出现齿顶或齿根边缘接触导致的早期磨损，同时要保证配对齿轮的安装距公差，安装距偏差过大会导致齿侧间隙不合理，要么出现卡滞要么出现传动回差过大的问题。轮毂部分的外径和轴向长度需要匹配安装腔体的空间边界，轮毂端面要和轴肩端面贴合，保证安装后齿轮的径向跳动和端面跳动控制在公差范围内，避免高速运转时出现动平衡超差引发的振动。齿部的大端齿顶圆、小端齿根圆尺寸需要和配对的小锥齿轮参数匹配，保证传动比准确，齿宽的选取通常不超过外锥距的三分之一，避免齿面小端出现根切或者齿厚过薄影响强度。这类齿轮在实际装配时，

　　通常会搭配调整垫片来调整安装距，保证齿侧间隙处于合理范围，既可以补偿加工和装配的累积误差，也能在齿面出现正常磨损后适当调整间隙，维持传动精度。在润滑方式上，中低速工况可采用脂润滑，高速工况则需要采用油浴或者喷油润滑，保证齿面啮合区域有足够的润滑油膜，降低齿面磨损和胶合失效的概率。
